Wilo Stratos MAXO Planungshinweise Seite 25

Ø 185
Ø 145
Ø 130
Ø 118
DN 65
4 x Ø14
4 x Ø19

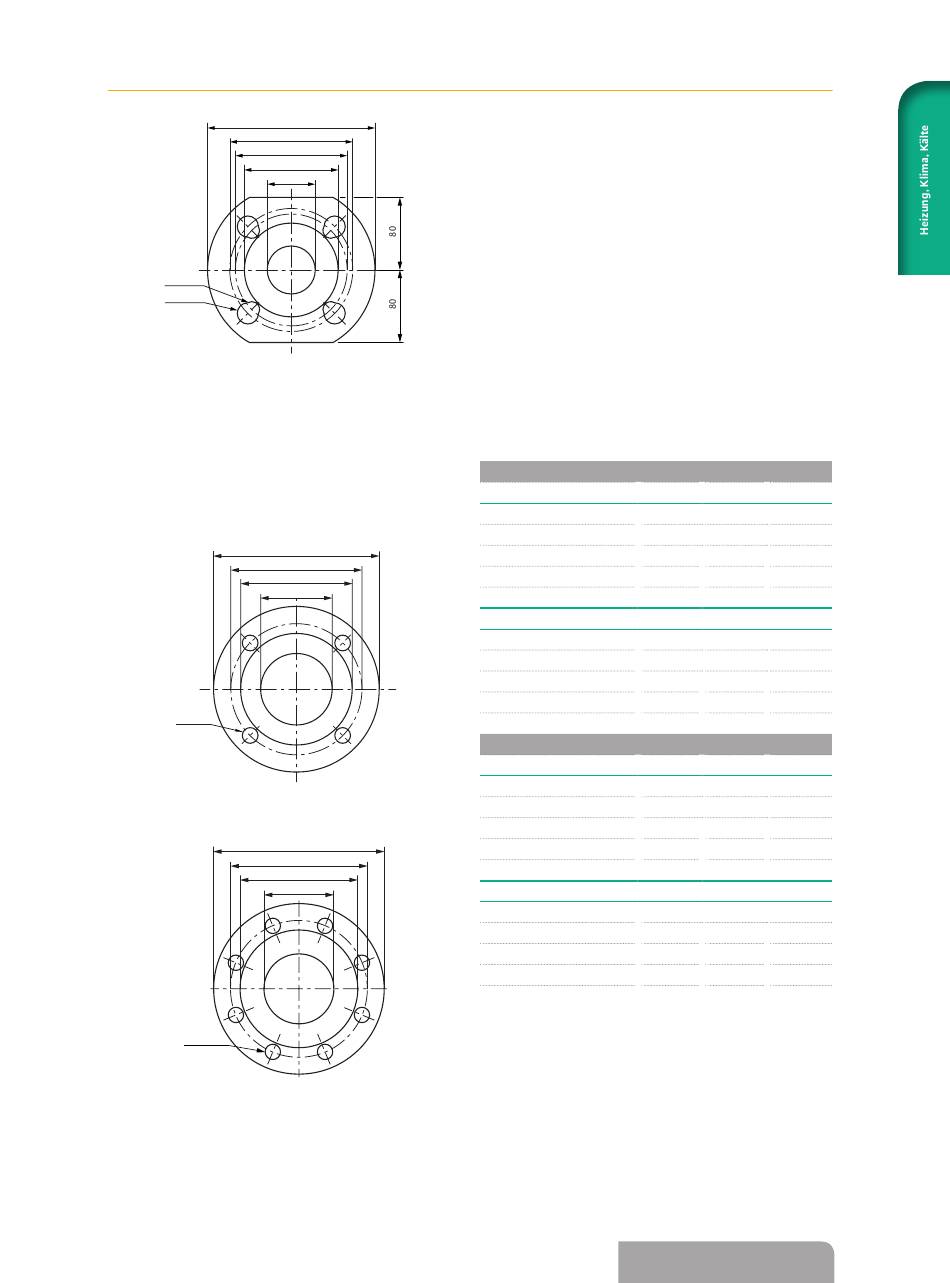

Beispiel Kombiflansch PN 6/10 für DN 65
In den Nenngrößen DN 80 und DN 100 sind die Stan-
dardausführungen der Flansche PN 6 und PN 10 erhältlich.
Sonderausführungen der Pumpen DN 32 bis DN 100 sind
auch in PN 16 erhältlich.
Detaillierte Angaben sind bei der Stratos MAXO Baureihe
im Katalog zu finden.
Ø 200
Ø 150
Ø 132
DN 80
4 x Ø 19
Flansch PN 6 für DN 80
Ø 200
Ø 160
Ø 132
DN 80
8 x Ø 19
Flansch PN 10 für DN 80
Planungshinweise Stratos MAXO - Ausgabe 2017/2018 - Änderungen vorbehalten
Kombiflanschpumpen
Flanschpumpen mit Kombiflanschen können mit Ge-
genflanschen PN 6 und PN 16 nach DIN bzw. DIN EN bis
einschließlich DN 65 montiert werden. Die Montage von
Kombiflansch mit Kombiflansch ist nicht zulässig. Für die
Flanschverbindungen sind Schrauben mit der Festigkeits-
klasse 4.6 oder höher zu verwenden. Zwischen Schrau-
ben-/Mutterkopf und dem Kombiflansch müssen die im
Lieferumfang enthaltenen Unterlegscheiben montiert
werden.
Flanschringe Wilo-RF
Die Flanschringe Wilo-RF sind - bis auf Ausnahmen- für
den Längenausgleich mit Flanschen PN 6 vorgesehen.
Für Längenausgleich mit Flanschen PN 10/ 16 ist eine
Rohrleitungsänderung erforderlich. Auf der Pumpenseite
sind die Flanschringe in G 1 ½ und G 2 erhältlich, auf der
Rohrleitungseite sind die Anschlüsse von DN 25 bis DN 50
verfügbar. Details siehe Katalog.
Flanschpumpen PN 6
DN 32
Schraubendurchmesser
Festigkeitsklasse
Anzugsdrehmoment
Schraubenlänge ≥ 55 mm
DN 65
Schraubendurchmesser
Festigkeitsklasse
Anzugsdrehmoment
Schraubenlänge ≥ 60 mm
Flanschpumpen PN 10 und PN 16
DN 32
Schraubendurchmesser
Festigkeitsklasse
Anzugsdrehmoment
Schraubenlänge ≥ 60 mm
DN 65
Schraubendurchmesser
Festigkeitsklasse
Anzugsdrehmoment 95 Nm
Schraubenlänge ≥ 65 mm
Einbau im Vorlauf offener Systeme
Bei Einbau im Vorlauf offener Systeme den Sicherheitsvor-
lauf vor der Pumpe abzweigen (EN 12828).
Wilo-Stratos MAXO
Planungshinweise
25
DN 40 DN 50
M12
≥ 4.6
40 Nm
≥ 60 mm
DN 80 DN 100
M16
≥ 4.6
95 Nm
≥ 70 mm
DN 40 DN 50
M16
≥ 4.6
95 Nm
≥ 65 mm
DN 80 DN 100
M16
≥ 4.6
95 Nm
≥ 70 mm
