Planungshinweise
26

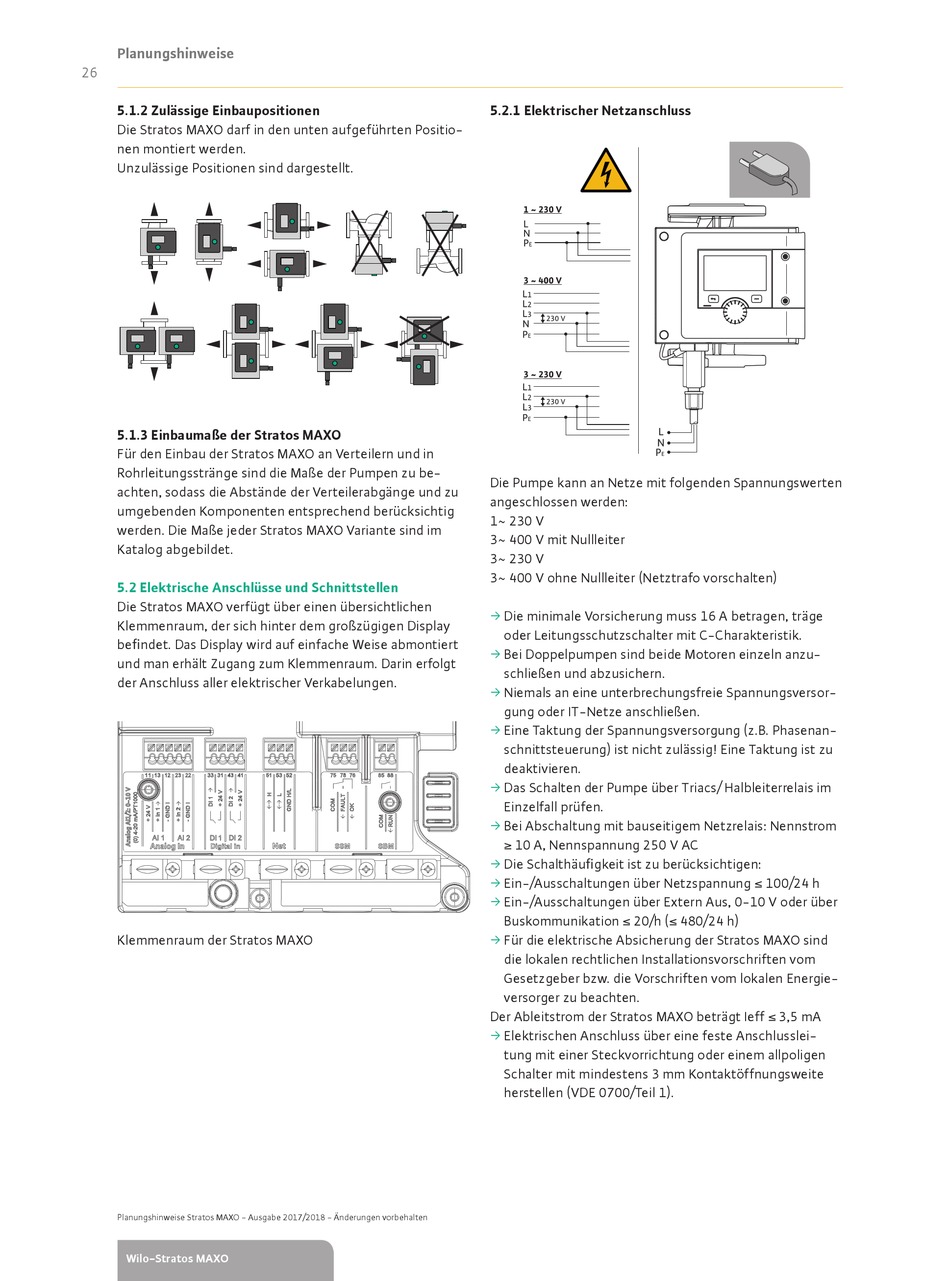

5.1.2 Zulässige Einbaupositionen
Die Stratos MAXO darf in den unten aufgeführten Positio-
nen montiert werden.
Unzulässige Positionen sind dargestellt.
5.1.3 Einbaumaße der Stratos MAXO
Für den Einbau der Stratos MAXO an Verteilern und in
Rohrleitungsstränge sind die Maße der Pumpen zu be-
achten, sodass die Abstände der Verteilerabgänge und zu
umgebenden Komponenten entsprechend berücksichtig
werden. Die Maße jeder Stratos MAXO Variante sind im
Katalog abgebildet.
5.2 Elektrische Anschlüsse und Schnittstellen
Die Stratos MAXO verfügt über einen übersichtlichen
Klemmenraum, der sich hinter dem großzügigen Display
befindet. Das Display wird auf einfache Weise abmontiert
und man erhält Zugang zum Klemmenraum. Darin erfolgt
der Anschluss aller elektrischer Verkabelungen.
Klemmenraum der Stratos MAXO
Planungshinweise Stratos MAXO - Ausgabe 2017/2018 - Änderungen vorbehalten
Wilo-Stratos MAXO

5.2.1 Elektrischer Netzanschluss

Die Pumpe kann an Netze mit folgenden Spannungswerten
angeschlossen werden:
1~ 230 V
3~ 400 V mit Nullleiter
3~ 230 V
3~ 400 V ohne Nullleiter (Netztrafo vorschalten)
Die minimale Vorsicherung muss 16 A betragen, träge
ƒ
oder Leitungsschutzschalter mit C-Charakteristik.
Bei Doppelpumpen sind beide Motoren einzeln anzu-
ƒ
schließen und abzusichern.
Niemals an eine unterbrechungsfreie Spannungsversor-
ƒ
gung oder IT-Netze anschließen.
Eine Taktung der Spannungsversorgung (z.B. Phasenan-
ƒ
schnittsteuerung) ist nicht zulässig! Eine Taktung ist zu
deaktivieren.
Das Schalten der Pumpe über Triacs/ Halbleiterrelais im
ƒ
Einzelfall prüfen.
Bei Abschaltung mit bauseitigem Netzrelais: Nennstrom
ƒ
≥ 10 A, Nennspannung 250 V AC
Die Schalthäufigkeit ist zu berücksichtigen:
ƒ
Ein-/Ausschaltungen über Netzspannung ≤ 100/24 h
ƒ
Ein-/Ausschaltungen über Extern Aus, 0-10 V oder über
ƒ
Buskommunikation ≤ 20/h (≤ 480/24 h)
Für die elektrische Absicherung der Stratos MAXO sind
ƒ
die lokalen rechtlichen Installationsvorschriften vom
Gesetzgeber bzw. die Vorschriften vom lokalen Energie-
versorger zu beachten.
Der Ableitstrom der Stratos MAXO beträgt Ieff ≤ 3,5 mA
Elektrischen Anschluss über eine feste Anschlusslei-
ƒ
tung mit einer Steckvorrichtung oder einem allpoligen
Schalter mit mindestens 3 mm Kontaktöffnungsweite
herstellen (VDE 0700/Teil 1).
