Hallentemperaturregelung
Wird mit dem Kühlkreis eine große thermische Zone wie
z.B. eine Halle, gekühlt, können die Regelventile an den
Verteileranschlüssen der Deckenkühlung entfallen bzw.
sie sind in Bestandsgebäuden oft nicht vorhanden. Die
Pumpe kann dann die Hallentemperatur mit der Rege-
lungsart Konstante Hallentemperatur T-const direkt auf
den gewünschten Sollwert regeln. Dazu ist die Installati-
on eines Temperaturfühlers als Ist-Wertgeber oder eines
Raumbediengerätes als Soll- und Ist-Wertgebers in der
Halle notwendig. Die Werte werden über die Analogein-
gänge an die Pumpe übertragen. Der Temperatursensor
für den Ist-Wert kann entweder direkt als PT1000 Fühler
angeschlossen werden oder als aktiver Sensor mit 0...10
V bzw. 4...20 mA. Der Sollwert kann als 0...10V oder 4...20
mA Signal übertragen werden. Wird kein Sollwertgeber
im Raum installiert, kann der Sollwert auch direkt an der
Pumpe als Festwert eingestellt werden.
Im Kapitel „Zubehör" befinden sich Erläuterungen zu ei-
nem Raumbediengerät.
Hallentemperaturregelung bei Verbraucherkreis Deckenkühlung
4.1.9 Kühlen: Verbraucherkreis Fußbodenkühlung
Die Pumpe ist in einem Verbraucherkreis installiert, der
eine träge Flächenkühlung, z.B. Fußbodenkühlung, ver-
sorgt. Für diese Anwendung können die Regelungsarten
Δp-c, Dynamic Adapt plus oder Konstante Hallentempera-
tur T-const verwendet werden.
Druckregelung
Versorgt der Kühlkreis mehrere Räume, besitzen die Kühl-
flächenkreise Regelventile, um die Raumtemperatur indivi-
duell einzuregulieren. In diesem Fall kann Δp-c (Einstellung
der Soll-Förderhöhe erforderlich) oder Dynamic Adapt
plus (keine Einstellung der Soll-Förderhöhe erforderlich)
ausgewählt werden. Wilo empfiehlt für diese Anwendung
die Regelungsart Dynamic Adapt plus.
Planungshinweise Stratos MAXO - Ausgabe 2017/2018 - Änderungen vorbehalten
Wilo-Stratos MAXO

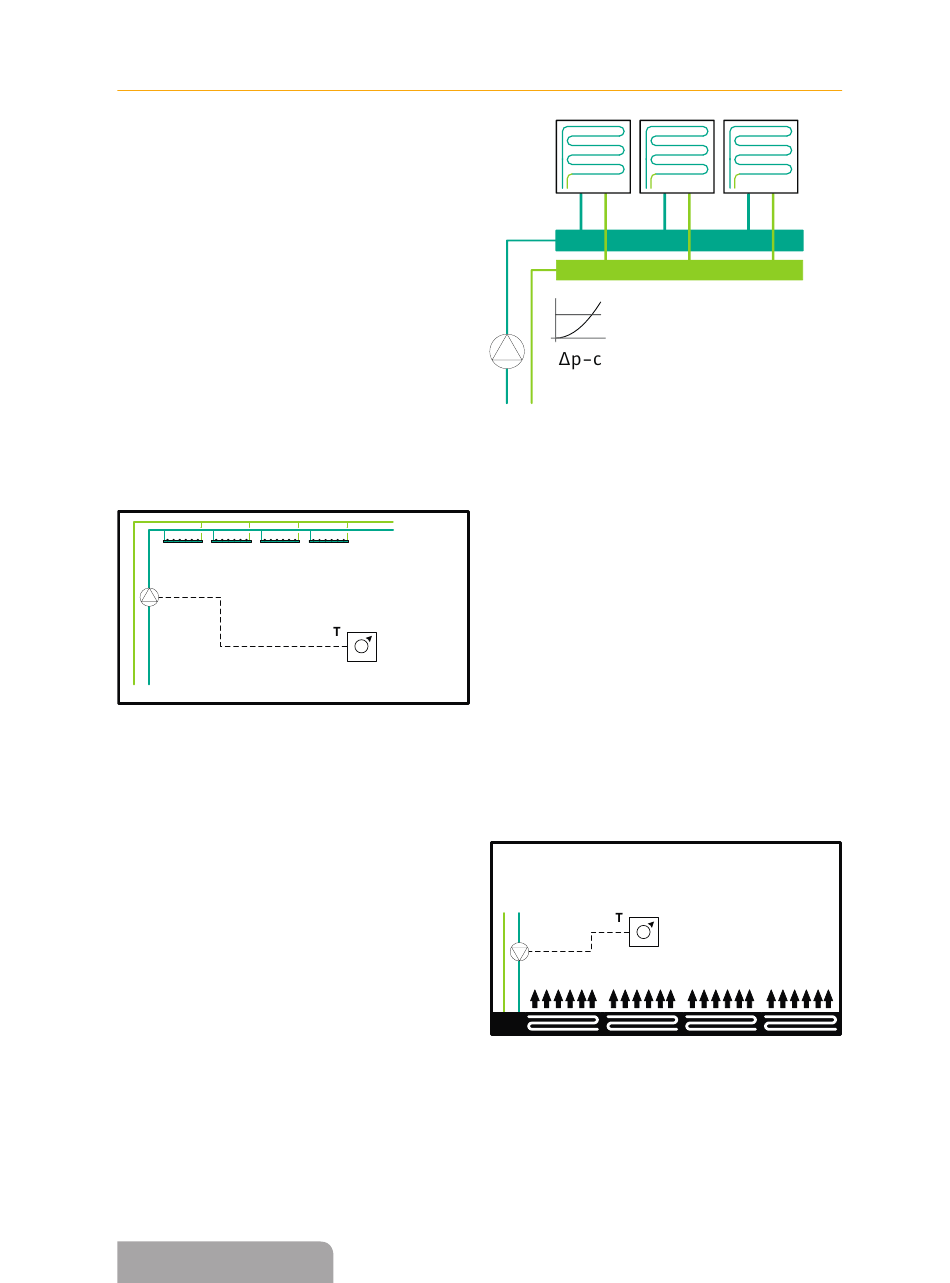

Druckregelung bei Verbraucherkreis Fußbodenkühlung
Hallentemperaturregelung
Wird mit dem Kühlkreis eine große thermische Zone wie
z.B. eine Halle, gekühlt, können die Regelventile an den
Verteileranschlüssen der Fußbodenkühlung entfallen bzw.
sie sind in Bestandsgebäuden oft nicht vorhanden. Die
Pumpe kann dann die Hallentemperatur mit der Rege-
lungsart Konstante Hallentemperatur T-const direkt auf
den gewünschten Sollwert regeln. Dazu ist die Installati-
on eines Temperaturfühlers als Ist-Wertgeber oder eines
Raumbediengerätes als Soll- und Ist-Wertgebers in der
Halle notwendig. Die Werte werden über die Analogein-
gänge an die Pumpe übertragen. Der Temperatursensor
für den Ist-Wert kann entweder direkt als PT1000 Fühler
angeschlossen werden oder als aktiver Sensor mit 0...10
V bzw. 4...20 mA. Der Sollwert kann als 0...10V oder 4...20
mA Signal übertragen werden. Wird kein Sollwertgeber
im Raum installiert, kann der Sollwert auch direkt an der
Pumpe als Festwert eingestellt werden.
Im Kapitel „Zubehör" befinden sich Erläuterungen zum
passenden Raumbediengerät.
Hallentemperaturregelung bei Verbraucherkreis Fußbodenkühlung
