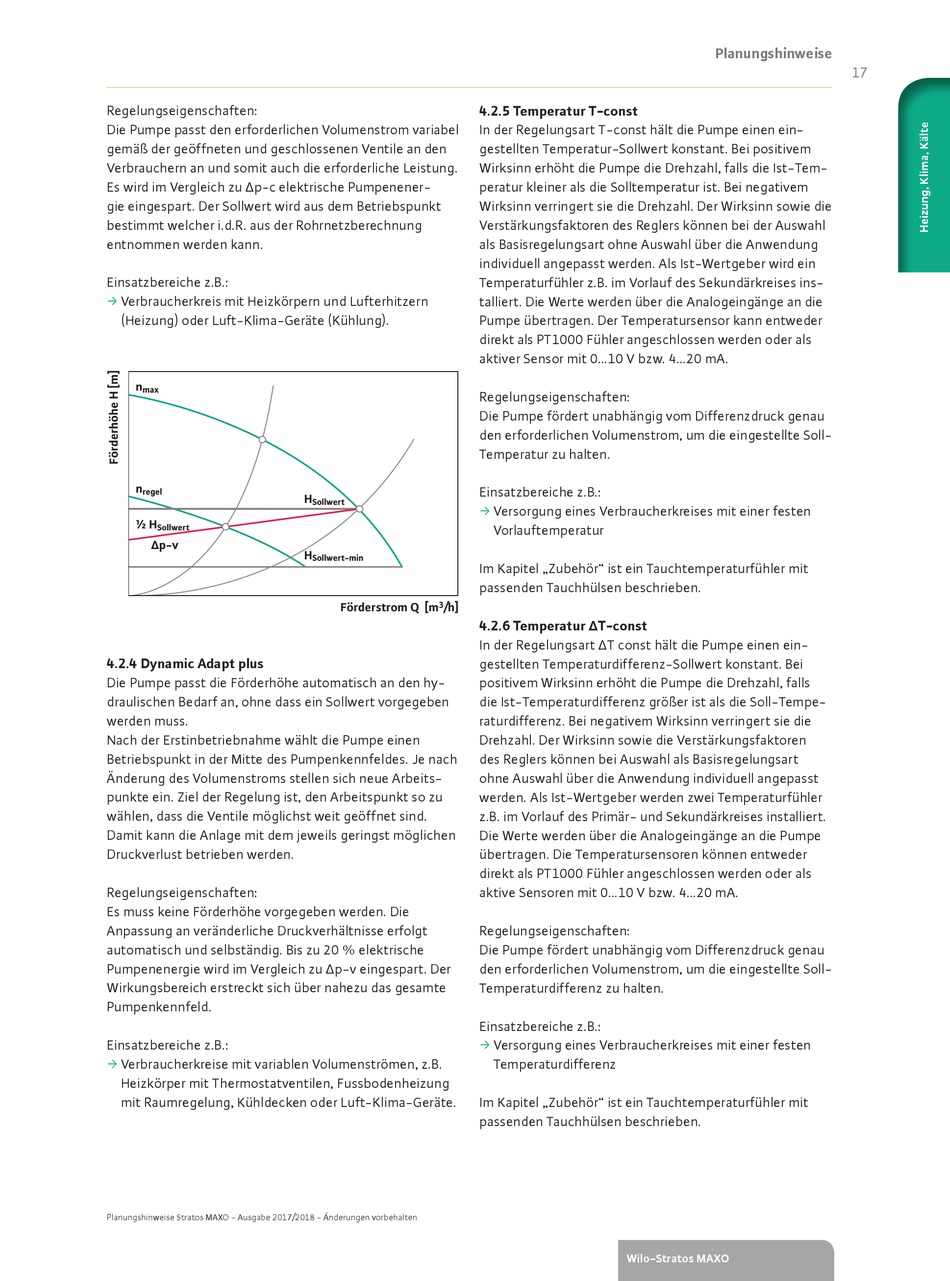

Wilo Stratos MAXO Planungshinweise Seite 17

Regelungseigenschaften:
Die Pumpe passt den erforderlichen Volumenstrom variabel
gemäß der geöffneten und geschlossenen Ventile an den
Verbrauchern an und somit auch die erforderliche Leistung.
Es wird im Vergleich zu Δp-c elektrische Pumpenener-
gie eingespart. Der Sollwert wird aus dem Betriebspunkt
bestimmt welcher i.d.R. aus der Rohrnetzberechnung
entnommen werden kann.
Einsatzbereiche z.B.:
Verbraucherkreis mit Heizkörpern und Lufterhitzern
ƒ
(Heizung) oder Luft-Klima-Geräte (Kühlung).
4.2.4 Dynamic Adapt plus
Die Pumpe passt die Förderhöhe automatisch an den hy-
draulischen Bedarf an, ohne dass ein Sollwert vorgegeben
werden muss.
Nach der Erstinbetriebnahme wählt die Pumpe einen
Betriebspunkt in der Mitte des Pumpenkennfeldes. Je nach
Änderung des Volumenstroms stellen sich neue Arbeits-
punkte ein. Ziel der Regelung ist, den Arbeitspunkt so zu
wählen, dass die Ventile möglichst weit geöffnet sind.
Damit kann die Anlage mit dem jeweils geringst möglichen
Druckverlust betrieben werden.
Regelungseigenschaften:
Es muss keine Förderhöhe vorgegeben werden. Die
Anpassung an veränderliche Druckverhältnisse erfolgt
automatisch und selbständig. Bis zu 20 % elektrische
Pumpenenergie wird im Vergleich zu Δp-v eingespart. Der
Wirkungsbereich erstreckt sich über nahezu das gesamte
Pumpenkennfeld.
Einsatzbereiche z.B.:
Verbraucherkreise mit variablen Volumenströmen, z.B.
ƒ
Heizkörper mit Thermostatventilen, Fussbodenheizung
mit Raumregelung, Kühldecken oder Luft-Klima-Geräte.
Planungshinweise Stratos MAXO - Ausgabe 2017/2018 - Änderungen vorbehalten
4.2.5 Temperatur T-const
In der Regelungsart T-const hält die Pumpe einen ein-
gestellten Temperatur-Sollwert konstant. Bei positivem
Wirksinn erhöht die Pumpe die Drehzahl, falls die Ist-Tem-
peratur kleiner als die Solltemperatur ist. Bei negativem
Wirksinn verringert sie die Drehzahl. Der Wirksinn sowie die
Verstärkungsfaktoren des Reglers können bei der Auswahl
als Basisregelungsart ohne Auswahl über die Anwendung
individuell angepasst werden. Als Ist-Wertgeber wird ein
Temperaturfühler z.B. im Vorlauf des Sekundärkreises ins-
talliert. Die Werte werden über die Analogeingänge an die
Pumpe übertragen. Der Temperatursensor kann entweder
direkt als PT1000 Fühler angeschlossen werden oder als
aktiver Sensor mit 0...10 V bzw. 4...20 mA.
Regelungseigenschaften:
Die Pumpe fördert unabhängig vom Differenzdruck genau
den erforderlichen Volumenstrom, um die eingestellte Soll-
Temperatur zu halten.
Einsatzbereiche z.B.:
Versorgung eines Verbraucherkreises mit einer festen
ƒ
Vorlauftemperatur
Im Kapitel „Zubehör" ist ein Tauchtemperaturfühler mit
passenden Tauchhülsen beschrieben.
4.2.6 Temperatur ΔT-const
In der Regelungsart ΔT const hält die Pumpe einen ein-
gestellten Temperaturdifferenz-Sollwert konstant. Bei
positivem Wirksinn erhöht die Pumpe die Drehzahl, falls
die Ist-Temperaturdifferenz größer ist als die Soll-Tempe-
raturdifferenz. Bei negativem Wirksinn verringert sie die
Drehzahl. Der Wirksinn sowie die Verstärkungsfaktoren
des Reglers können bei Auswahl als Basisregelungsart
ohne Auswahl über die Anwendung individuell angepasst
werden. Als Ist-Wertgeber werden zwei Temperaturfühler
z.B. im Vorlauf des Primär- und Sekundärkreises installiert.
Die Werte werden über die Analogeingänge an die Pumpe
übertragen. Die Temperatursensoren können entweder
direkt als PT1000 Fühler angeschlossen werden oder als
aktive Sensoren mit 0...10 V bzw. 4...20 mA.
Regelungseigenschaften:
Die Pumpe fördert unabhängig vom Differenzdruck genau
den erforderlichen Volumenstrom, um die eingestellte Soll-
Temperaturdifferenz zu halten.
Einsatzbereiche z.B.:
Versorgung eines Verbraucherkreises mit einer festen
ƒ
Temperaturdifferenz
Im Kapitel „Zubehör" ist ein Tauchtemperaturfühler mit
passenden Tauchhülsen beschrieben.
