AK-CC55 Einzelkühlstelle und AK-CC55 Einzelkühlstelle mit Display (UI)

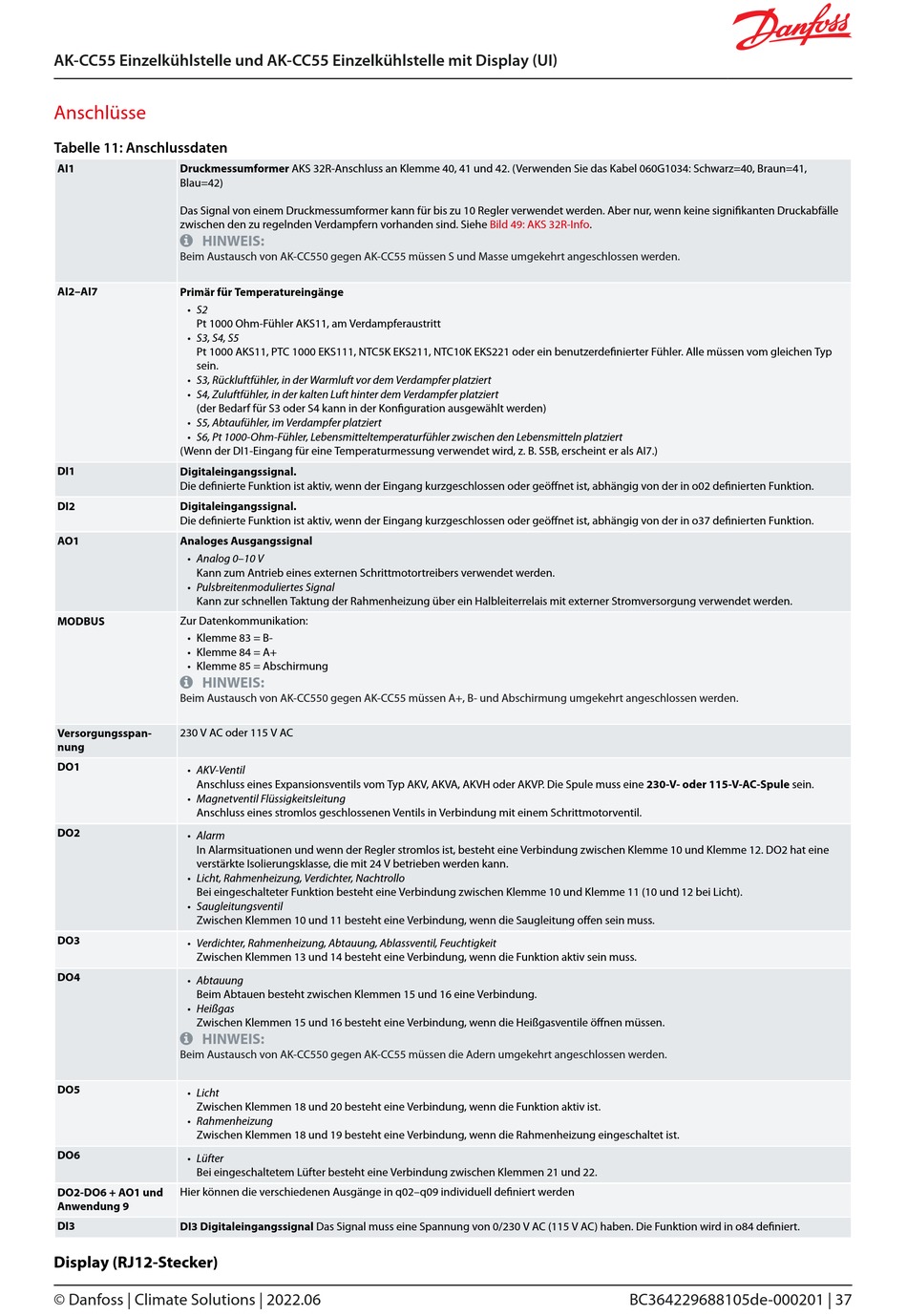

Anschlüsse
Tabelle 11: Anschlussdaten
AI1 Druckmessumformer AKS 32R-Anschluss an Klemme 40, 41 und 42. (Verwenden Sie das Kabel 060G1034: Schwarz=40, Braun=41,
Blau=42)
Das Signal von einem Druckmessumformer kann für bis zu 10 Regler verwendet werden. Aber nur, wenn keine signi kanten Druckabfälle
zwischen den zu regelnden Verdampfern vorhanden sind. Siehe
 HINWEIS:
Beim Austausch von AK-CC550 gegen AK-CC55 müssen S und Masse umgekehrt angeschlossen werden.
AI2–AI7 Primär für Temperatureingänge
• S2
Pt 1000 Ohm-Fühler AKS11, am Verdampferaustritt
• S3, S4, S5
Pt 1000 AKS11, PTC 1000 EKS111, NTC5K EKS211, NTC10K EKS221 oder ein benutzerde nierter Fühler. Alle müssen vom gleichen Typ
sein.
• S3, Rückluftfühler, in der Warmluft vor dem Verdampfer platziert
• S4, Zuluftfühler, in der kalten Luft hinter dem Verdampfer platziert
(der Bedarf für S3 oder S4 kann in der Kon guration ausgewählt werden)
• S5, Abtaufühler, im Verdampfer platziert
• S6, Pt 1000-Ohm-Fühler, Lebensmitteltemperaturfühler zwischen den Lebensmitteln platziert
(Wenn der DI1-Eingang für eine Temperaturmessung verwendet wird, z. B. S5B, erscheint er als AI7.)
DI1 Digitaleingangssignal.
Die de nierte Funktion ist aktiv, wenn der Eingang kurzgeschlossen oder geö net ist, abhängig von der in o02 de nierten Funktion.
DI2 Digitaleingangssignal.
Die de nierte Funktion ist aktiv, wenn der Eingang kurzgeschlossen oder geö net ist, abhängig von der in o37 de nierten Funktion.
AO1 Analoges Ausgangssignal
• Analog 0–10 V
Kann zum Antrieb eines externen Schrittmotortreibers verwendet werden.
• Pulsbreitenmoduliertes Signal
Kann zur schnellen Taktung der Rahmenheizung über ein Halbleiterrelais mit externer Stromversorgung verwendet werden.
MODBUS Zur Datenkommunikation:
• Klemme 83 = B-
• Klemme 84 = A+
• Klemme 85 = Abschirmung
 HINWEIS:
Beim Austausch von AK-CC550 gegen AK-CC55 müssen A+, B- und Abschirmung umgekehrt angeschlossen werden.
Versorgungsspan‐ 230 V AC oder 115 V AC
nung
DO1
• AKV-Ventil
Anschluss eines Expansionsventils vom Typ AKV, AKVA, AKVH oder AKVP. Die Spule muss eine 230-V- oder 115-V-AC-Spule sein.
• Magnetventil Flüssigkeitsleitung
Anschluss eines stromlos geschlossenen Ventils in Verbindung mit einem Schrittmotorventil.
DO2
• Alarm
In Alarmsituationen und wenn der Regler stromlos ist, besteht eine Verbindung zwischen Klemme 10 und Klemme 12. DO2 hat eine
verstärkte Isolierungsklasse, die mit 24 V betrieben werden kann.
• Licht, Rahmenheizung, Verdichter, Nachtrollo
Bei eingeschalteter Funktion besteht eine Verbindung zwischen Klemme 10 und Klemme 11 (10 und 12 bei Licht).
• Saugleitungsventil
Zwischen Klemmen 10 und 11 besteht eine Verbindung, wenn die Saugleitung o en sein muss.
DO3
• Verdichter, Rahmenheizung, Abtauung, Ablassventil, Feuchtigkeit
Zwischen Klemmen 13 und 14 besteht eine Verbindung, wenn die Funktion aktiv sein muss.
DO4
• Abtauung
Beim Abtauen besteht zwischen Klemmen 15 und 16 eine Verbindung.
• Heißgas
Zwischen Klemmen 15 und 16 besteht eine Verbindung, wenn die Heißgasventile ö nen müssen.
 HINWEIS:
Beim Austausch von AK-CC550 gegen AK-CC55 müssen die Adern umgekehrt angeschlossen werden.
DO5
• Licht
Zwischen Klemmen 18 und 20 besteht eine Verbindung, wenn die Funktion aktiv ist.
• Rahmenheizung
Zwischen Klemmen 18 und 19 besteht eine Verbindung, wenn die Rahmenheizung eingeschaltet ist.
DO6
• Lüfter
Bei eingeschaltetem Lüfter besteht eine Verbindung zwischen Klemmen 21 und 22.
DO2-DO6 + AO1 und Hier können die verschiedenen Ausgänge in q02–q09 individuell de niert werden
Anwendung 9
DI3 DI3 Digitaleingangssignal Das Signal muss eine Spannung von 0/230 V AC (115 V AC) haben. Die Funktion wird in o84 de niert.
Display (RJ12-Stecker)
© Danfoss | Climate Solutions | 2022.06
Bild 49: AKS 32R-Info.
