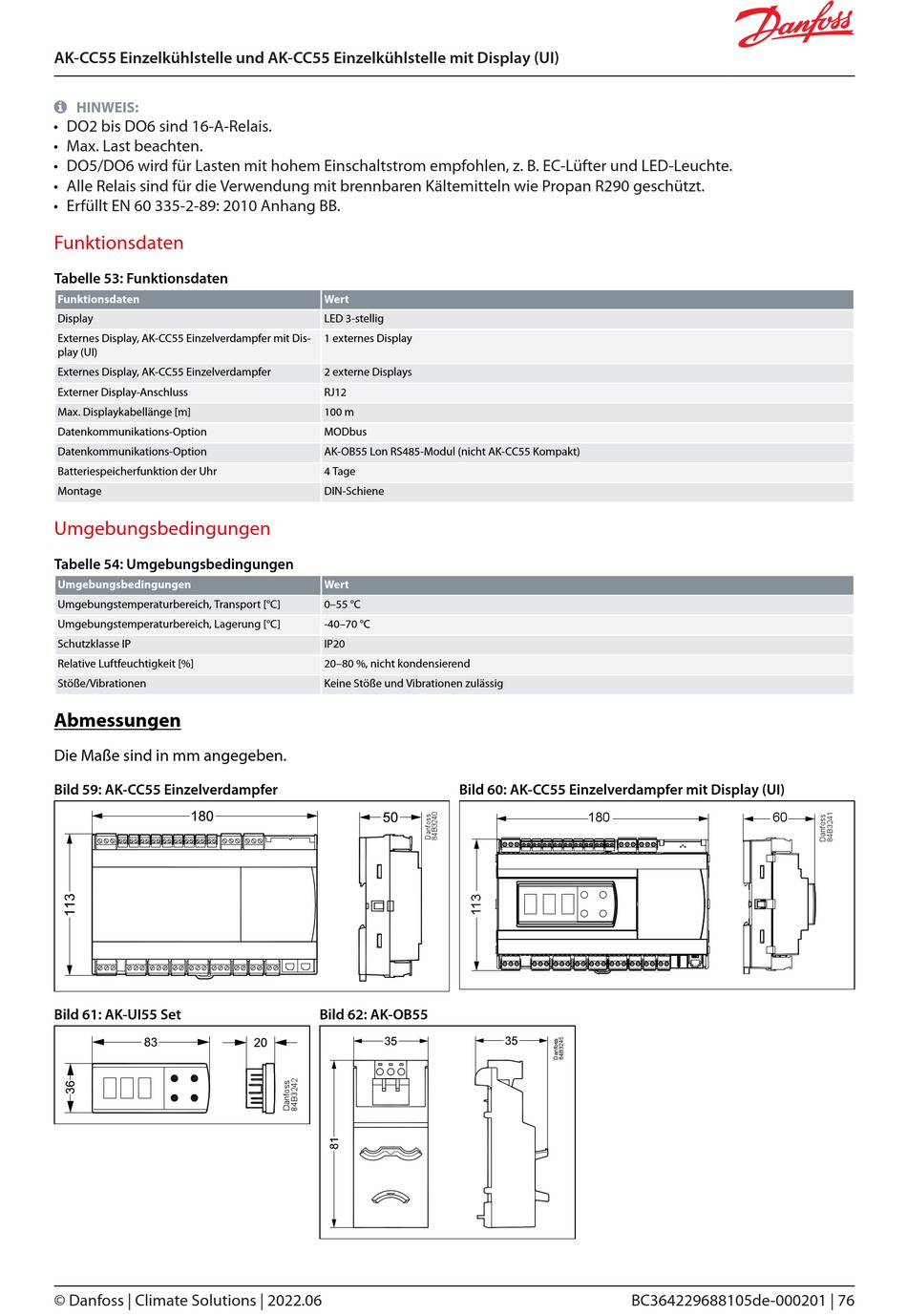

Funktionsdaten; Umgebungsbedingungen; Abmessungen - Danfoss AK-CC55 Einzelkuhlstelle Bedienungsanleitung

AK-CC55 Einzelkühlstelle und AK-CC55 Einzelkühlstelle mit Display (UI)
 HINWEIS:
• DO2 bis DO6 sind 16-A-Relais.
• Max. Last beachten.
• DO5/DO6 wird für Lasten mit hohem Einschaltstrom empfohlen, z. B. EC-Lüfter und LED-Leuchte.
• Alle Relais sind für die Verwendung mit brennbaren Kältemitteln wie Propan R290 geschützt.
• Erfüllt EN 60 335-2-89: 2010 Anhang BB.

Funktionsdaten

Tabelle 53: Funktionsdaten
Funktionsdaten
Display
Externes Display, AK-CC55 Einzelverdampfer mit Dis-
play (UI)
Externes Display, AK-CC55 Einzelverdampfer
Externer Display-Anschluss
Max. Displaykabellänge [m]
Datenkommunikations-Option
Datenkommunikations-Option
Batteriespeicherfunktion der Uhr
Montage

Umgebungsbedingungen

Tabelle 54: Umgebungsbedingungen
Umgebungsbedingungen
Umgebungstemperaturbereich, Transport [°C]
Umgebungstemperaturbereich, Lagerung [°C]
Schutzklasse IP
Relative Luftfeuchtigkeit [%]
Stöße/Vibrationen

Abmessungen

Die Maße sind in mm angegeben.
Bild 59: AK-CC55 Einzelverdampfer
Bild 61: AK-UI55 Set
© Danfoss | Climate Solutions | 2022.06
Wert
LED 3-stellig
1 externes Display
2 externe Displays
RJ12
100 m
MODbus
AK-OB55 Lon RS485-Modul (nicht AK-CC55 Kompakt)
4 Tage
DIN-Schiene
Wert
0–55 °C
-40–70 °C
IP20
20–80 %, nicht kondensierend
Keine Stöße und Vibrationen zulässig
Bild 60: AK-CC55 Einzelverdampfer mit Display (UI)
Bild 62: AK-OB55
180
BC364229688105de-000201 | 76
60
