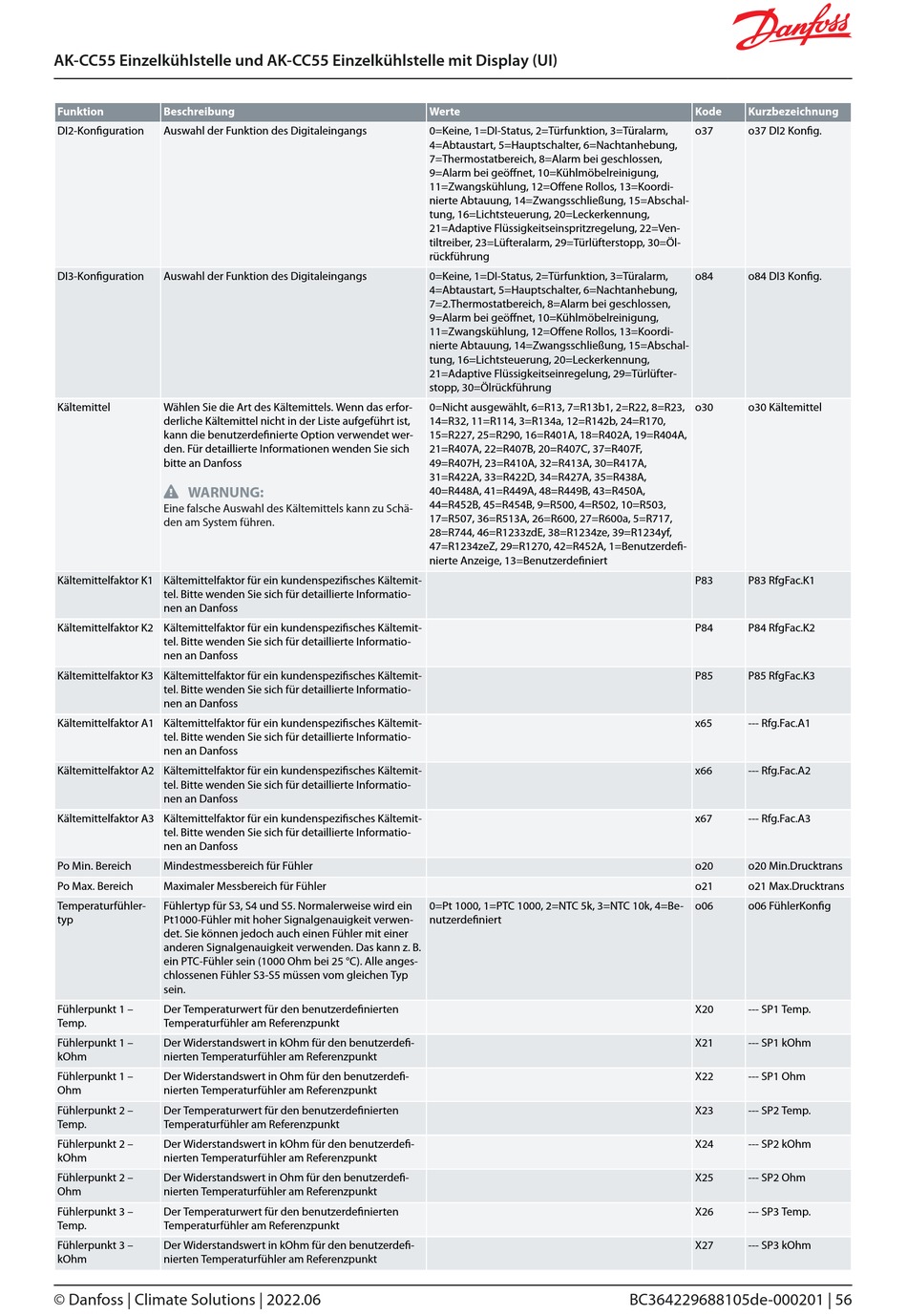

AK-CC55 Einzelkühlstelle und AK-CC55 Einzelkühlstelle mit Display (UI)
Funktion

Beschreibung

DI2-Kon guration Auswahl der Funktion des Digitaleingangs
DI3-Kon guration Auswahl der Funktion des Digitaleingangs
Kältemittel Wählen Sie die Art des Kältemittels. Wenn das erfor-
derliche Kältemittel nicht in der Liste aufgeführt ist,
kann die benutzerde nierte Option verwendet wer-
den. Für detaillierte Informationen wenden Sie sich
bitte an Danfoss
 WARNUNG:
Eine falsche Auswahl des Kältemittels kann zu Schä-
den am System führen.
Kältemittelfaktor K1 Kältemittelfaktor für ein kundenspezi sches Kältemit-
tel. Bitte wenden Sie sich für detaillierte Informatio-
nen an Danfoss
Kältemittelfaktor K2 Kältemittelfaktor für ein kundenspezi sches Kältemit-
tel. Bitte wenden Sie sich für detaillierte Informatio-
nen an Danfoss
Kältemittelfaktor K3 Kältemittelfaktor für ein kundenspezi sches Kältemit-
tel. Bitte wenden Sie sich für detaillierte Informatio-
nen an Danfoss
Kältemittelfaktor A1 Kältemittelfaktor für ein kundenspezi sches Kältemit-
tel. Bitte wenden Sie sich für detaillierte Informatio-
nen an Danfoss
Kältemittelfaktor A2 Kältemittelfaktor für ein kundenspezi sches Kältemit-
tel. Bitte wenden Sie sich für detaillierte Informatio-
nen an Danfoss
Kältemittelfaktor A3 Kältemittelfaktor für ein kundenspezi sches Kältemit-
tel. Bitte wenden Sie sich für detaillierte Informatio-
nen an Danfoss
Po Min. Bereich Mindestmessbereich für Fühler
Po Max. Bereich Maximaler Messbereich für Fühler
Temperaturfühler- Fühlertyp für S3, S4 und S5. Normalerweise wird ein
typ Pt1000-Fühler mit hoher Signalgenauigkeit verwen-
det. Sie können jedoch auch einen Fühler mit einer
anderen Signalgenauigkeit verwenden. Das kann z. B.
ein PTC-Fühler sein (1000 Ohm bei 25 °C). Alle anges-
chlossenen Fühler S3-S5 müssen vom gleichen Typ
sein.
Fühlerpunkt 1 – Der Temperaturwert für den benutzerde nierten
Temp. Temperaturfühler am Referenzpunkt
Fühlerpunkt 1 – Der Widerstandswert in kOhm für den benutzerde -
kOhm nierten Temperaturfühler am Referenzpunkt
Fühlerpunkt 1 – Der Widerstandswert in Ohm für den benutzerde -
Ohm nierten Temperaturfühler am Referenzpunkt
Fühlerpunkt 2 – Der Temperaturwert für den benutzerde nierten
Temp. Temperaturfühler am Referenzpunkt
Fühlerpunkt 2 – Der Widerstandswert in kOhm für den benutzerde -
kOhm nierten Temperaturfühler am Referenzpunkt
Fühlerpunkt 2 – Der Widerstandswert in Ohm für den benutzerde -
Ohm nierten Temperaturfühler am Referenzpunkt
Fühlerpunkt 3 – Der Temperaturwert für den benutzerde nierten
Temp. Temperaturfühler am Referenzpunkt
Fühlerpunkt 3 – Der Widerstandswert in kOhm für den benutzerde -
kOhm nierten Temperaturfühler am Referenzpunkt
© Danfoss | Climate Solutions | 2022.06
Werte
0=Keine, 1=DI-Status, 2=Türfunktion, 3=Türalarm,
4=Abtaustart, 5=Hauptschalter, 6=Nachtanhebung,
7=Thermostatbereich, 8=Alarm bei geschlossen,
9=Alarm bei geö net, 10=Kühlmöbelreinigung,
11=Zwangskühlung, 12=O ene Rollos, 13=Koordi-
nierte Abtauung, 14=Zwangsschließung, 15=Abschal-
tung, 16=Lichtsteuerung, 20=Leckerkennung,
21=Adaptive Flüssigkeitseinspritzregelung, 22=Ven-
tiltreiber, 23=Lüfteralarm, 29=Türlüfterstopp, 30=Öl-
rückführung
0=Keine, 1=DI-Status, 2=Türfunktion, 3=Türalarm,
4=Abtaustart, 5=Hauptschalter, 6=Nachtanhebung,
7=2.Thermostatbereich, 8=Alarm bei geschlossen,
9=Alarm bei geö net, 10=Kühlmöbelreinigung,
11=Zwangskühlung, 12=O ene Rollos, 13=Koordi-
nierte Abtauung, 14=Zwangsschließung, 15=Abschal-
tung, 16=Lichtsteuerung, 20=Leckerkennung,
21=Adaptive Flüssigkeitseinregelung, 29=Türlüfter-
stopp, 30=Ölrückführung
0=Nicht ausgewählt, 6=R13, 7=R13b1, 2=R22, 8=R23,
14=R32, 11=R114, 3=R134a, 12=R142b, 24=R170,
15=R227, 25=R290, 16=R401A, 18=R402A, 19=R404A,
21=R407A, 22=R407B, 20=R407C, 37=R407F,
49=R407H, 23=R410A, 32=R413A, 30=R417A,
31=R422A, 33=R422D, 34=R427A, 35=R438A,
40=R448A, 41=R449A, 48=R449B, 43=R450A,
44=R452B, 45=R454B, 9=R500, 4=R502, 10=R503,
17=R507, 36=R513A, 26=R600, 27=R600a, 5=R717,
28=R744, 46=R1233zdE, 38=R1234ze, 39=R1234yf,
47=R1234zeZ, 29=R1270, 42=R452A, 1=Benutzerde -
nierte Anzeige, 13=Benutzerde niert
0=Pt 1000, 1=PTC 1000, 2=NTC 5k, 3=NTC 10k, 4=Be-
nutzerde niert
Kode Kurzbezeichnung
o37 o37 DI2 Kon g.
o84 o84 DI3 Kon g.
o30 o30 Kältemittel
P83 P83 RfgFac.K1
P84 P84 RfgFac.K2
P85 P85 RfgFac.K3
x65 --- Rfg.Fac.A1
x66 --- Rfg.Fac.A2
x67 --- Rfg.Fac.A3
o20 o20 Min.Drucktrans
o21 o21 Max.Drucktrans
o06 o06 FühlerKon g
X20 --- SP1 Temp.
X21 --- SP1 kOhm
X22 --- SP1 Ohm
X23 --- SP2 Temp.
X24 --- SP2 kOhm
X25 --- SP2 Ohm
X26 --- SP3 Temp.
X27 --- SP3 kOhm
BC364229688105de-000201 | 56
