Danfoss AK-CC55 Installationsanleitung
Vorschau ausblenden
Andere Handbücher für AK-CC55:
- Bedienungsanleitung (80 Seiten) ,
- Benutzerhandbuch (70 Seiten) ,
- Installationsanleitung (16 Seiten)
Verwandte Anleitungen für Danfoss AK-CC55
Inhaltszusammenfassung für Danfoss AK-CC55

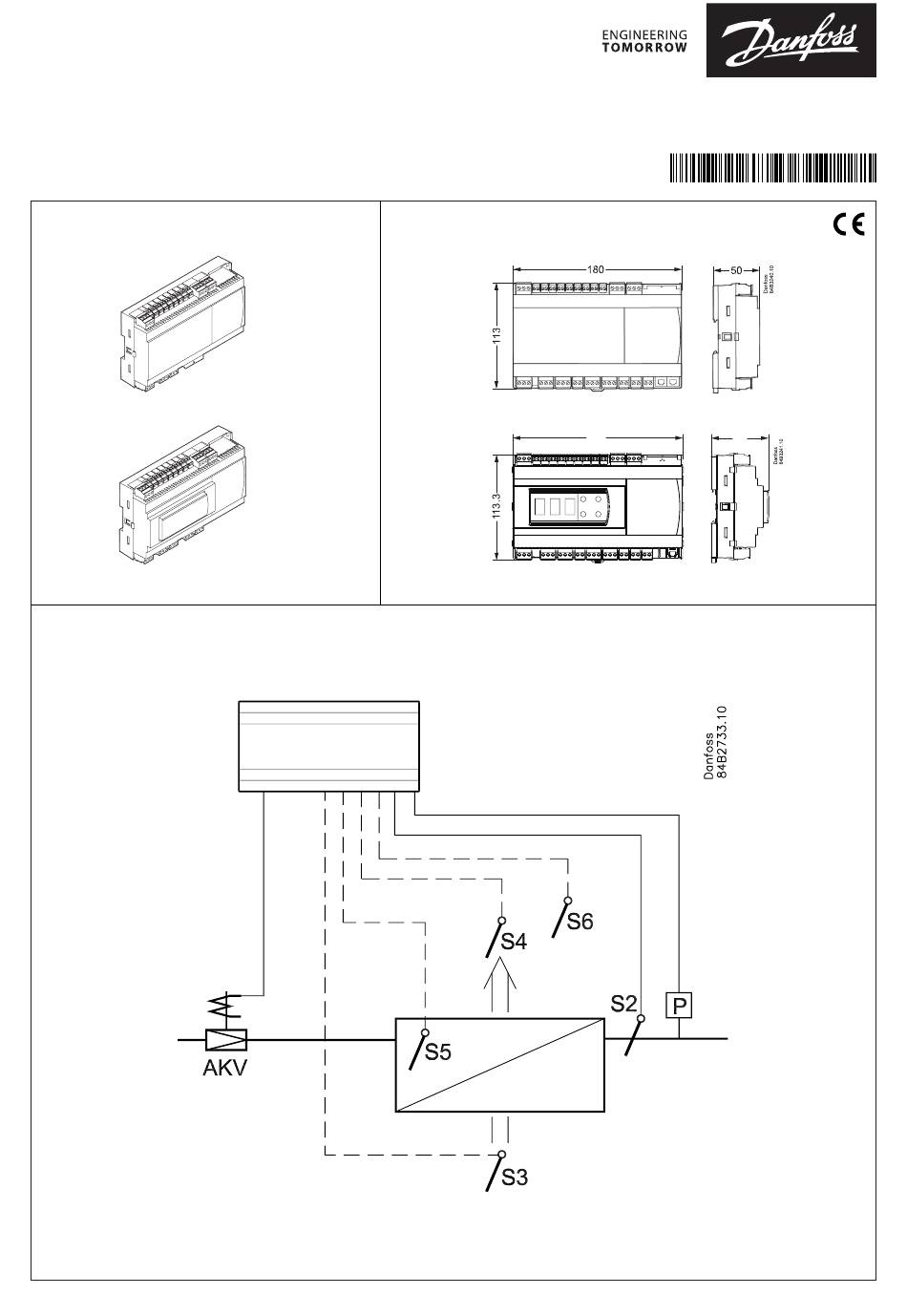

- Seite 1 Installationsanleitung AK-CC55 Single Coil AN294432763974de-000101 Kennzeichnung Abmessungen 084B4082 084B4083 Prinzip © Danfoss | DCS (vt) | 2019.12 AN294432763974de-000101 | 1...
- Seite 2 Der Regler ist ab Werk mit Hinweiskennzeichnungen zur allgemeinen Verwendung versehen. Bei der Auswahl der gewünschten Anwendung gibt es weitere Kennzeichnungen, die Sie bei Bedarf anbringen können. 2 | AN294432763974de-000101 © Danfoss | DCS (vt) | 2019.12...
- Seite 3 © Danfoss | DCS (vt) | 2019.12 AN294432763974de-000101 | 3...
- Seite 4 Benutzerdefinierte Einrichtung 4 | AN294432763974de-000101 © Danfoss | DCS (vt) | 2019.12...
-
Seite 5: Datenübertragung
Die Kühlung wird fortgesetzt, sobald alle Regler die Abtauung beendet haben. Externes Display AK-UI55 Display 084B4075/084B4076/084B4077 Kabel 3 m: 084B4078 Kabel 6 m: 084B4079 (L: max. 100 m) RJ 12 © Danfoss | DCS (vt) | 2019.12 AN294432763974de-000101 | 5... -
Seite 6: Anschlüsse
Druckabfall besteht. Siehe Zeichnung auf Seite 5. Die de nierte Funktion ist aktiv, wenn der Eingang Bitte beachten Sie: Beim Austausch von AK-CC550 mit AK-CC55 kurzgeschlossen oder geö net ist, je nach der in o37 müssen S und Erde getauscht werden. - Seite 7 Regelungen sind kein Ersatz für gute, vorschriftsgemäße wenn die Ansaugleitung o en sein muss. technische Praxis. Danfoss übernimmt keine Haftung für Produkte oder Anlagenkomponenten, die durch die oben genannten Ursachen beschädigt werden. Es obliegt dem Installateur, Verdichter, Rahmenheizung, Defrost, Ablassventil, Feuchtigkeit Zwischen Klemme 13 und 14 besteht eine Verbindung, die Installation sorgfältig zu prüfen und die erforderlichen...
- Seite 8 - Unterbrechen Sie die Stromversorgung zum Regler. - Halten Sie die beiden Pfeiltasten „∧“ und „∨“ gedrückt, und schließen Sie die Versorgungsspannung wieder an. - Wenn „FAc“ angezeigt wird, wählen Sie „Ja“ aus. 8 | AN294432763974de-000101 © Danfoss | DCS (vt) | 2019.12...
- Seite 9 • MODBUS: Aktivieren Sie die Scanfunktion in der Systemeinheit. • Wenn eine andere Datenübertragungskarte im Regler verwendet wird: - Lon RS485: Aktivieren Sie Funktion o04 - Ethernet: Verwenden Sie die MAC-Adresse © Danfoss | DCS (vt) | 2019.12 AN294432763974de-000101 | 9...
-
