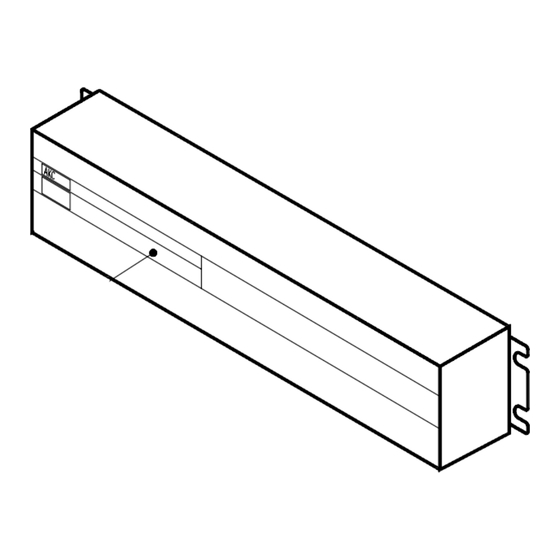

Danfoss AKC 114G Installationsanleitung

Identifikation
Identification
084B6184
Princip
Principle
Montageprinzip
Principe
Varmgasregulering
Hotgas regulation
Heißgasregelung
Régulation du gaz chaud
Underkølingsregulering
Subcooling regulation
Unterkühlungsregelung
Régulation du sous-refroidissement
RI.8B.Q3.52 ® RI.8B.Q4.52

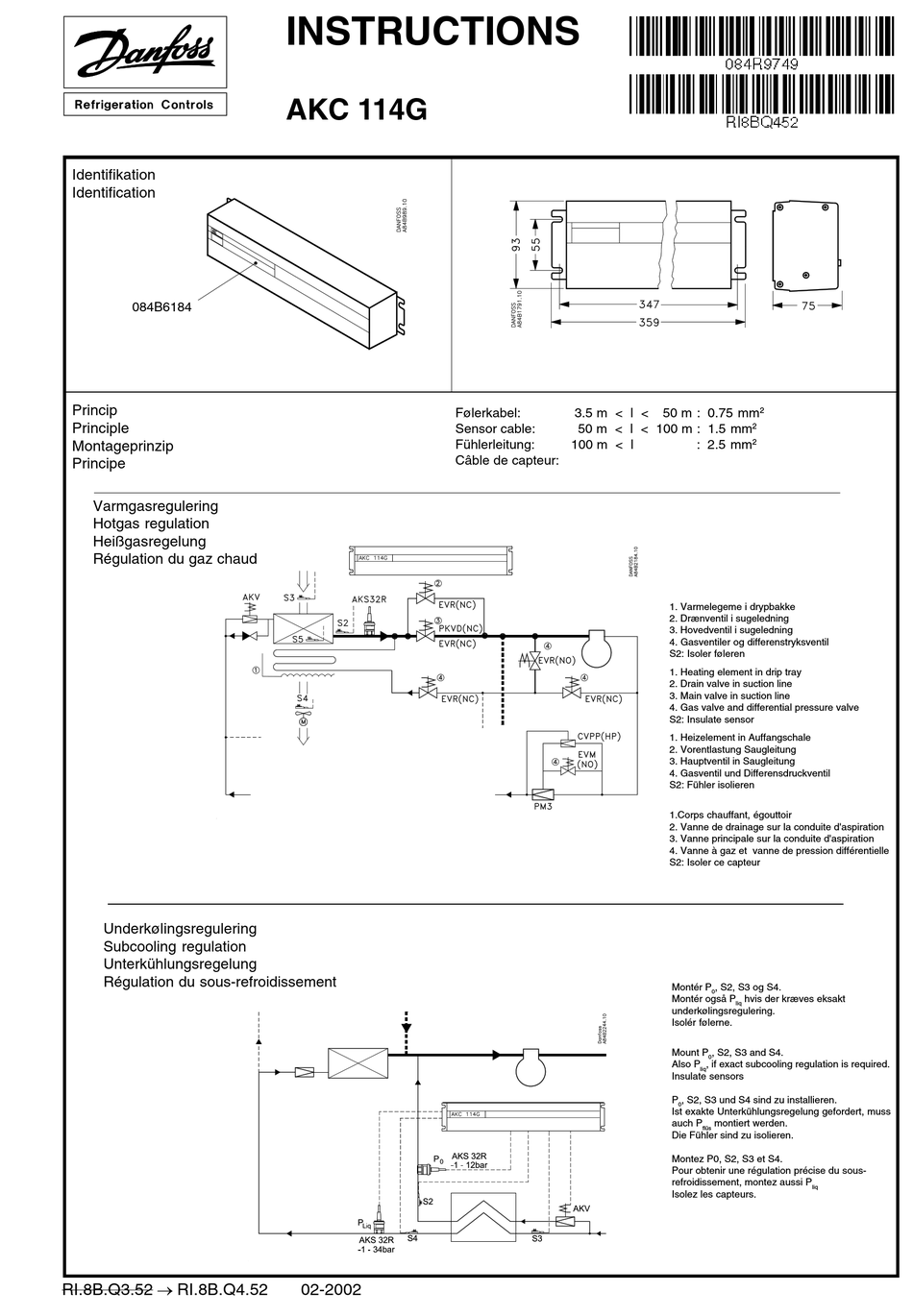

INSTRUCTIONS
AKC 114G
Følerkabel:
Sensor cable:
Fühlerleitung:
Câble de capteur:
02-2002
3.5 m < l < 50 m : 0.75 mm
50 m < l < 100 m : 1.5 mm
100 m < l : 2.5 mm
1. Varmelegeme i drypbakke
2. Drænventil i sugeledning
3. Hovedventil i sugeledning
4. Gasventiler og differenstryksventil
S2: Isoler føleren
1. Heating element in drip tray
2. Drain valve in suction line
3. Main valve in suction line
4. Gas valve and differential pressure valve
S2: Insulate sensor
1. Heizelement in Auffangschale
2. Vorentlastung Saugleitung
3. Hauptventil in Saugleitung
4. Gasventil und Differensdruckventil
S2: Fühler isolieren
1.Corps chauffant, égouttoir
2. Vanne de drainage sur la conduite d'aspiration
3. Vanne principale sur la conduite d'aspiration
4. Vanne à gaz et vanne de pression différentielle
S2: Isoler ce capteur
Montér P , S2, S3 og S4.
0
Montér også P
liq
underkølingsregulering.
Isolér følerne.
Mount P , S2, S3 and S4.
0
Also P , if exact subcooling regulation is required.
liq
Insulate sensors
P , S2, S3 und S4 sind zu installieren.
0
Ist exakte Unterkühlungsregelung gefordert, muss
auch P montiert werden.
flüs
Die Fühler sind zu isolieren.
Montez P0, S2, S3 et S4.
Pour obtenir une régulation précise du sous-
refroidissement, montez aussi P
Isolez les capteurs.
2
2
2
hvis der kræves eksakt
liq
