AK-CC55 Einzelkühlstelle und AK-CC55 Einzelkühlstelle mit Display (UI)
1. Pump-down bei dem das Kältemittel aus dem Verdampfer abgesagt und somit entleert wird
2. Heißgaseinspr.-Verzögerung (nur Heißgas): während der das Sauggasventil Zeit zum Schließen hat
3.
Abtauung: und am Verdampfer be ndliches Eis geschmolzen wird
4. Verzögern nach Abtauung: wenn mehrere Regler aufeinander warten (koordinierte Abtauung)
5.
Abtropfen: während Restwasser vom Verdampfer tropft
6. Ablassverzögerung (nur Heißgas): während der das Ablassventil zum Ablassen des üssigen Kältemittels
geö net wird
7. Lüfterverzögerung: Neustart der Fühler, wenn das restliche Wasser am Verdampfer angefroren ist

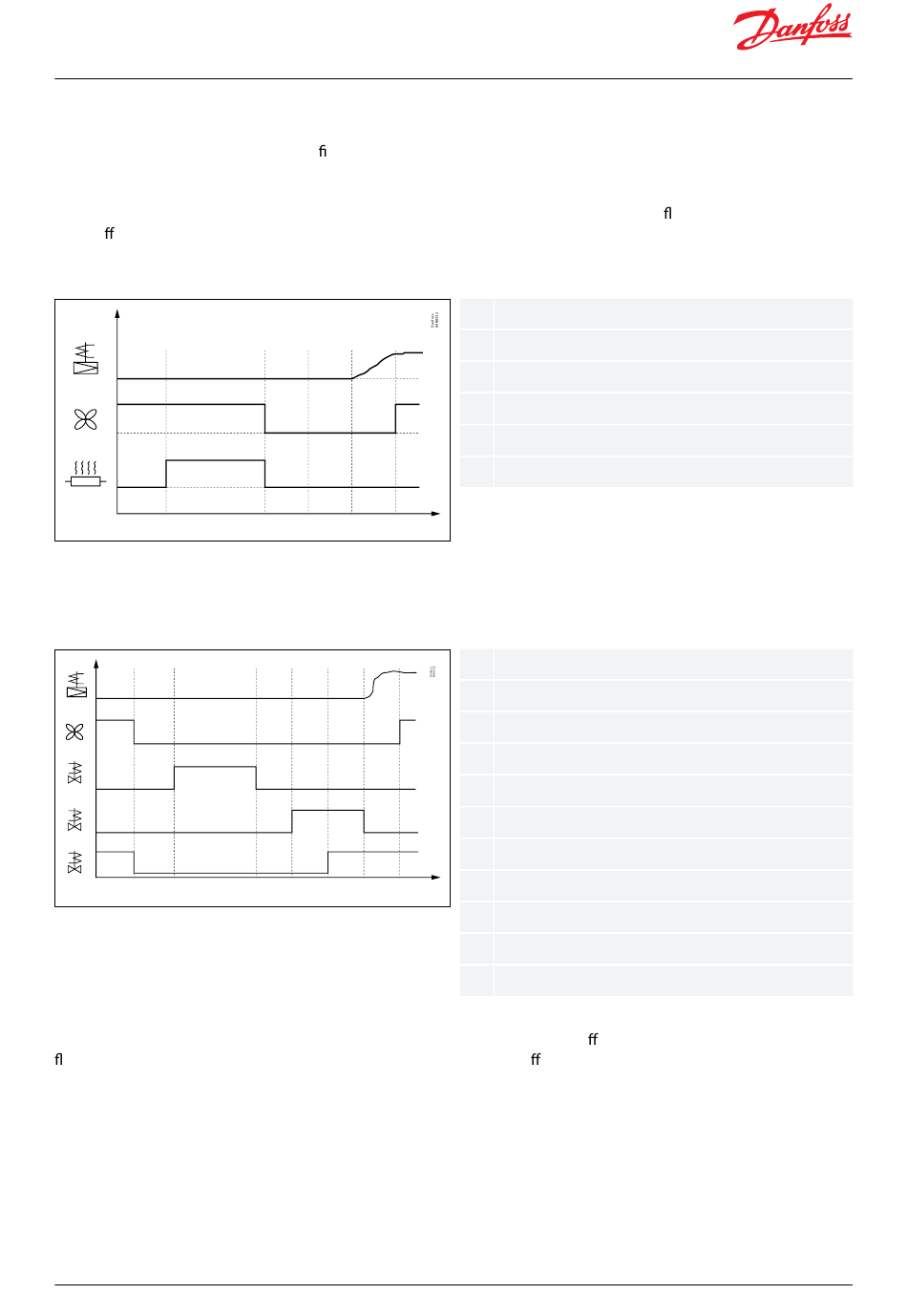

Bild 18: Elektrische Abtauabfolge
AKV
A B
Während einer elektrischen Abtauabfolge, bei der die Abtauheizung während des Abtauens auf EIN gestellt ist, ist
das AKV-Ventil geschlossen und die Lüfter laufen während des Abtauens, werden aber während des Abtropfens
gestoppt.
Bild 19: Abfolge bei der Heißgasabtauung
AKV
H
I
J
A B C
Abfolge bei der Heißgasabtauung, bei der das Sauggasventil und die Ablassventile geschlossen sind, während das
Heißgasventil Heißgas in den Verdampfer strömen lässt. Nach dem Abtauen ö net sich das Ablassventil, um
üssiges Kältemittel aus dem Verdampfer abzulassen, anschließend ö net sich das Sauggasventil. Wenn das Wasser
vom Verdampfer abgetropft ist, wird die Flüssigkeitseinspritzung über das AKV-Ventil gestartet und die Lüfter
starten, wenn die Verdampfertemperatur die Starttemperatur der Lüfter erreicht hat.
Lüftersteuerung während der Abtauung
Während der Abtauabfolge können die Verdampferlüfter auf eine der folgenden Arten geregelt werden:
© Danfoss | Climate Solutions | 2022.06
X
C D E
x
D E F G
x Zeit
A Pump down
B Abtauung
C Wartezeit
D Abtropfen
E Lüfterverzögerung
x Zeit
A Pump down
B Heißgaseinströmverzögerung
C Abtauung
D Wartezeit
E Ablauf
F Abtropfen
G Lüfterverzögerung
H Heißgasventil
I Ablauf
J Saugseite
