AK-CC55 Einzelkühlstelle und AK-CC55 Einzelkühlstelle mit Display (UI)

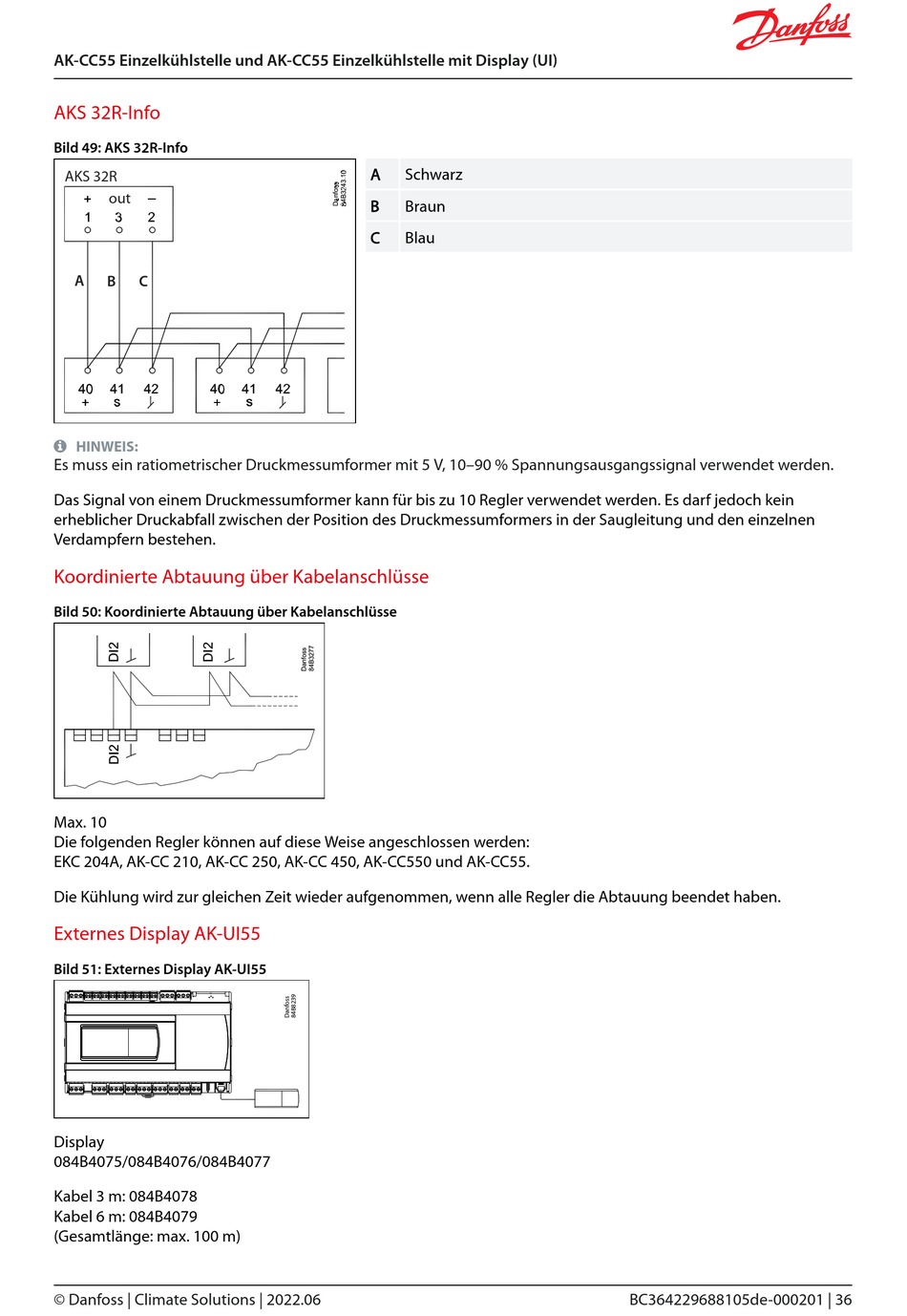

AKS 32R-Info

Bild 49: AKS 32R-Info
AKS 32R
out
A B C
 HINWEIS:
Es muss ein ratiometrischer Druckmessumformer mit 5 V, 10–90 % Spannungsausgangssignal verwendet werden.
Das Signal von einem Druckmessumformer kann für bis zu 10 Regler verwendet werden. Es darf jedoch kein
erheblicher Druckabfall zwischen der Position des Druckmessumformers in der Saugleitung und den einzelnen
Verdampfern bestehen.
Koordinierte Abtauung über Kabelanschlüsse
Bild 50: Koordinierte Abtauung über Kabelanschlüsse
Max. 10
Die folgenden Regler können auf diese Weise angeschlossen werden:
EKC 204A, AK-CC 210, AK-CC 250, AK-CC 450, AK-CC550 und AK-CC55.
Die Kühlung wird zur gleichen Zeit wieder aufgenommen, wenn alle Regler die Abtauung beendet haben.

Externes Display AK-UI55

Bild 51: Externes Display AK-UI55
Display
084B4075/084B4076/084B4077
Kabel 3 m: 084B4078
Kabel 6 m: 084B4079
(Gesamtlänge: max. 100 m)
© Danfoss | Climate Solutions | 2022.06
A Schwarz
B Braun
C Blau
BC364229688105de-000201 | 36
