AK-CC55 Einzelkühlstelle und AK-CC55 Einzelkühlstelle mit Display (UI)

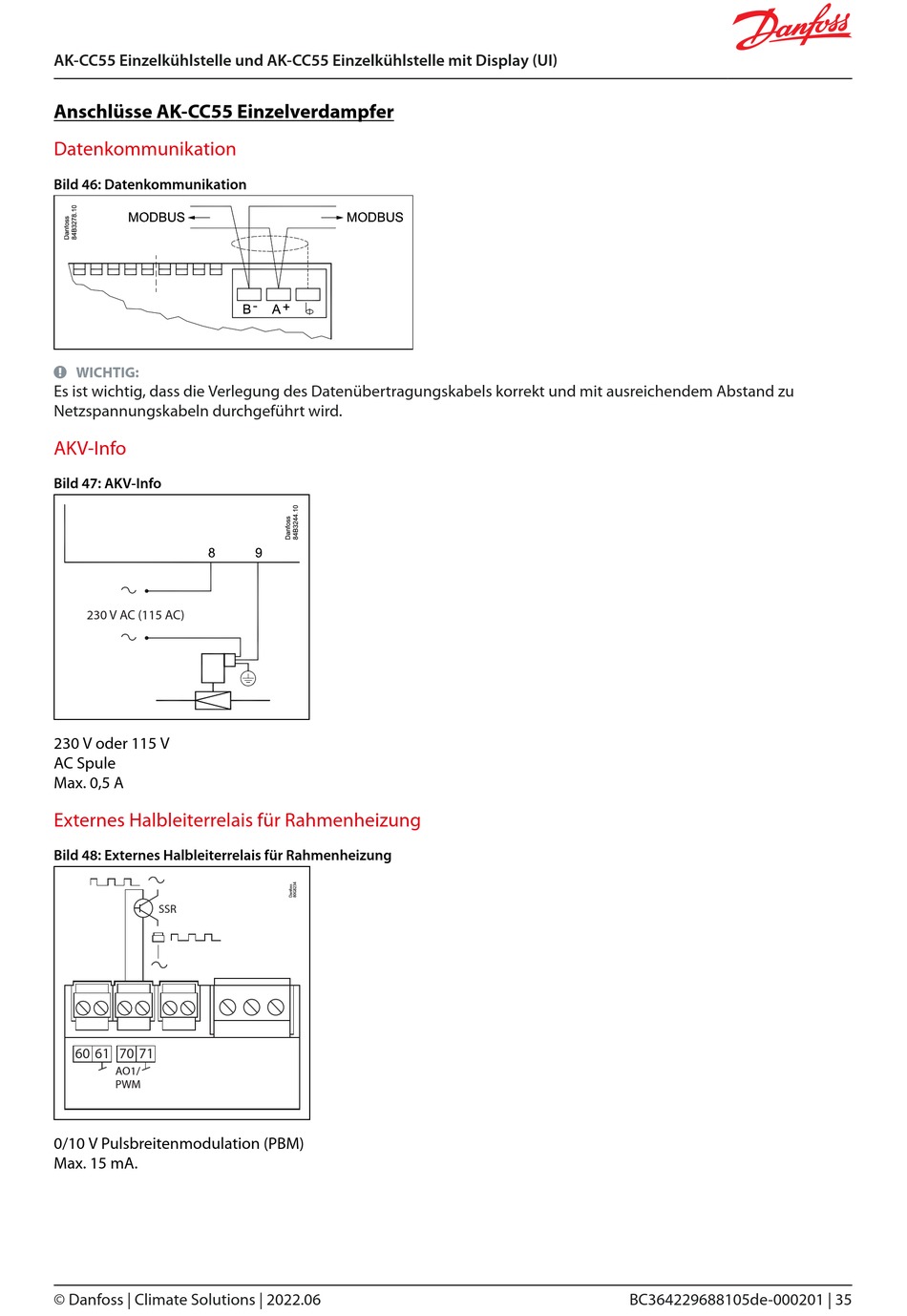

Anschlüsse AK-CC55 Einzelverdampfer

Datenkommunikation

Bild 46: Datenkommunikation
 WICHTIG:
Es ist wichtig, dass die Verlegung des Datenübertragungskabels korrekt und mit ausreichendem Abstand zu
Netzspannungskabeln durchgeführt wird.

AKV-Info

Bild 47: AKV-Info
230 V AC (115 AC)
230 V oder 115 V
AC Spule
Max. 0,5 A
Externes Halbleiterrelais für Rahmenheizung
Bild 48: Externes Halbleiterrelais für Rahmenheizung
SSR
60 61 70 71
AO1/
PWM
0/10 V Pulsbreitenmodulation (PBM)
Max. 15 mA.
© Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 35
