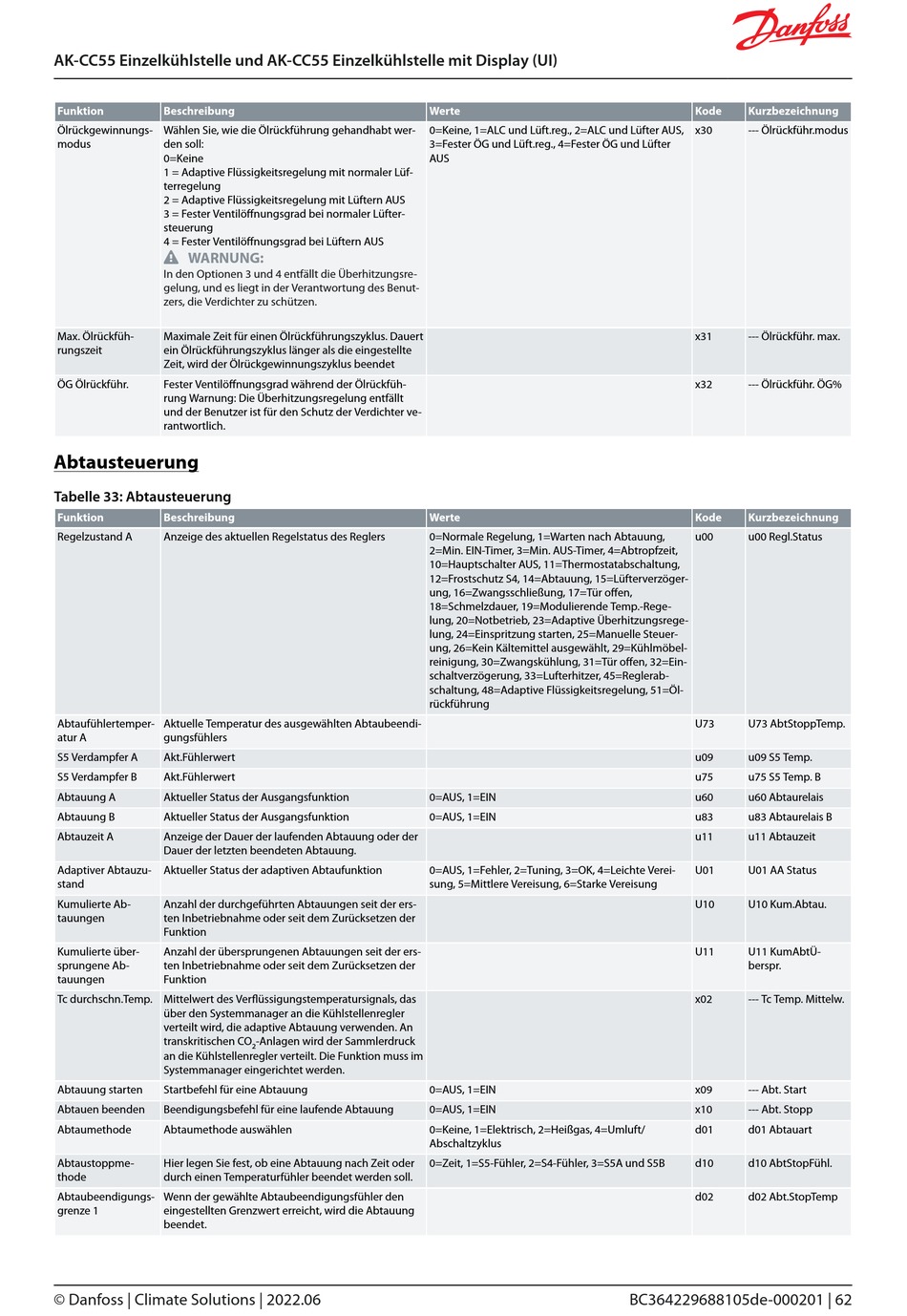

AK-CC55 Einzelkühlstelle und AK-CC55 Einzelkühlstelle mit Display (UI)
Funktion Beschreibung
Ölrückgewinnungs- Wählen Sie, wie die Ölrückführung gehandhabt wer-
modus den soll:
0=Keine
1 = Adaptive Flüssigkeitsregelung mit normaler Lüf-
terregelung
2 = Adaptive Flüssigkeitsregelung mit Lüftern AUS
3 = Fester Ventilö nungsgrad bei normaler Lüfter-
steuerung
4 = Fester Ventilö nungsgrad bei Lüftern AUS
 WARNUNG:
In den Optionen 3 und 4 entfällt die Überhitzungsre-
gelung, und es liegt in der Verantwortung des Benut-
zers, die Verdichter zu schützen.
Max. Ölrückfüh- Maximale Zeit für einen Ölrückführungszyklus. Dauert
rungszeit ein Ölrückführungszyklus länger als die eingestellte
Zeit, wird der Ölrückgewinnungszyklus beendet
ÖG Ölrückführ. Fester Ventilö nungsgrad während der Ölrückfüh-
rung Warnung: Die Überhitzungsregelung entfällt
und der Benutzer ist für den Schutz der Verdichter ve-
rantwortlich.

Abtausteuerung

Tabelle 33: Abtausteuerung
Funktion Beschreibung
Regelzustand A Anzeige des aktuellen Regelstatus des Reglers
Abtaufühlertemper- Aktuelle Temperatur des ausgewählten Abtaubeendi-
atur A gungsfühlers
S5 Verdampfer A Akt.Fühlerwert
S5 Verdampfer B Akt.Fühlerwert
Abtauung A Aktueller Status der Ausgangsfunktion
Abtauung B Aktueller Status der Ausgangsfunktion
Abtauzeit A Anzeige der Dauer der laufenden Abtauung oder der
Dauer der letzten beendeten Abtauung.
Adaptiver Abtauzu- Aktueller Status der adaptiven Abtaufunktion
stand
Kumulierte Ab- Anzahl der durchgeführten Abtauungen seit der ers-
tauungen ten Inbetriebnahme oder seit dem Zurücksetzen der
Funktion
Kumulierte über- Anzahl der übersprungenen Abtauungen seit der ers-
sprungene Ab- ten Inbetriebnahme oder seit dem Zurücksetzen der
tauungen Funktion
Tc durchschn.Temp. Mittelwert des Ver üssigungstemperatursignals, das
über den Systemmanager an die Kühlstellenregler
verteilt wird, die adaptive Abtauung verwenden. An
transkritischen CO
an die Kühlstellenregler verteilt. Die Funktion muss im
Systemmanager eingerichtet werden.
Abtauung starten Startbefehl für eine Abtauung
Abtauen beenden Beendigungsbefehl für eine laufende Abtauung
Abtaumethode Abtaumethode auswählen
Abtaustoppme- Hier legen Sie fest, ob eine Abtauung nach Zeit oder
thode durch einen Temperaturfühler beendet werden soll.
Abtaubeendigungs- Wenn der gewählte Abtaubeendigungsfühler den
grenze 1 eingestellten Grenzwert erreicht, wird die Abtauung
beendet.
© Danfoss | Climate Solutions | 2022.06
-Anlagen wird der Sammlerdruck
2
Werte
0=Keine, 1=ALC und Lüft.reg., 2=ALC und Lüfter AUS,
3=Fester ÖG und Lüft.reg., 4=Fester ÖG und Lüfter
AUS
Werte
0=Normale Regelung, 1=Warten nach Abtauung,
2=Min. EIN-Timer, 3=Min. AUS-Timer, 4=Abtropfzeit,
10=Hauptschalter AUS, 11=Thermostatabschaltung,
12=Frostschutz S4, 14=Abtauung, 15=Lüfterverzöger-
ung, 16=Zwangsschließung, 17=Tür o en,
18=Schmelzdauer, 19=Modulierende Temp.-Rege-
lung, 20=Notbetrieb, 23=Adaptive Überhitzungsrege-
lung, 24=Einspritzung starten, 25=Manuelle Steuer-
ung, 26=Kein Kältemittel ausgewählt, 29=Kühlmöbel-
reinigung, 30=Zwangskühlung, 31=Tür o en, 32=Ein-
schaltverzögerung, 33=Lufterhitzer, 45=Reglerab-
schaltung, 48=Adaptive Flüssigkeitsregelung, 51=Öl-
rückführung
0=AUS, 1=EIN
0=AUS, 1=EIN
0=AUS, 1=Fehler, 2=Tuning, 3=OK, 4=Leichte Verei-
sung, 5=Mittlere Vereisung, 6=Starke Vereisung
0=AUS, 1=EIN
0=AUS, 1=EIN
0=Keine, 1=Elektrisch, 2=Heißgas, 4=Umluft/
Abschaltzyklus
0=Zeit, 1=S5-Fühler, 2=S4-Fühler, 3=S5A und S5B
Kode Kurzbezeichnung
x30 --- Ölrückführ.modus
x31 --- Ölrückführ. max.
x32 --- Ölrückführ. ÖG%
Kode Kurzbezeichnung
u00 u00 Regl.Status
U73 U73 AbtStoppTemp.
u09 u09 S5 Temp.
u75 u75 S5 Temp. B
u60 u60 Abtaurelais
u83 u83 Abtaurelais B
u11 u11 Abtauzeit
U01 U01 AA Status
U10 U10 Kum.Abtau.
U11 U11 KumAbtÜ-
berspr.
x02 --- Tc Temp. Mittelw.
x09 --- Abt. Start
x10 --- Abt. Stopp
d01 d01 Abtauart
d10 d10 AbtStopFühl.
d02 d02 Abt.StopTemp
