8 Was Sie über SmartWire-DT wissen sollten
Dieses Kapitel bietet Ihnen einen Überblick über SmartWire-DT (SWD).
Ausführliche Beschreibungen finden Sie in den Handbüchern:
• "SmartWire-DT Das System", MN05006002Z
• "SmartWire-DT Teilnehmer IP20", MN05006001Z
• "SmartWire-DT Teilnehmer IP6x", MN120006
Mit SmartWire-DT können Sie mit einfachen Handgriffen in sehr kurzer Zeit
bis zu 99 Teilnehmer miteinander verbinden. Teilnehmer können Schaltge-
räte sowie I/O-Komponenten sein.
Die Flachleitung mit den SWD-Teilnehmern und allen Komponenten, die man
zum Verbinden braucht, nennt man SWD-Strang. Der SWD-Strang beginnt
mit dem Flachstecker als Verbindungsmöglichkeit zum Steuerrelais und
endet mit dem Busabschluss.
①
② ②

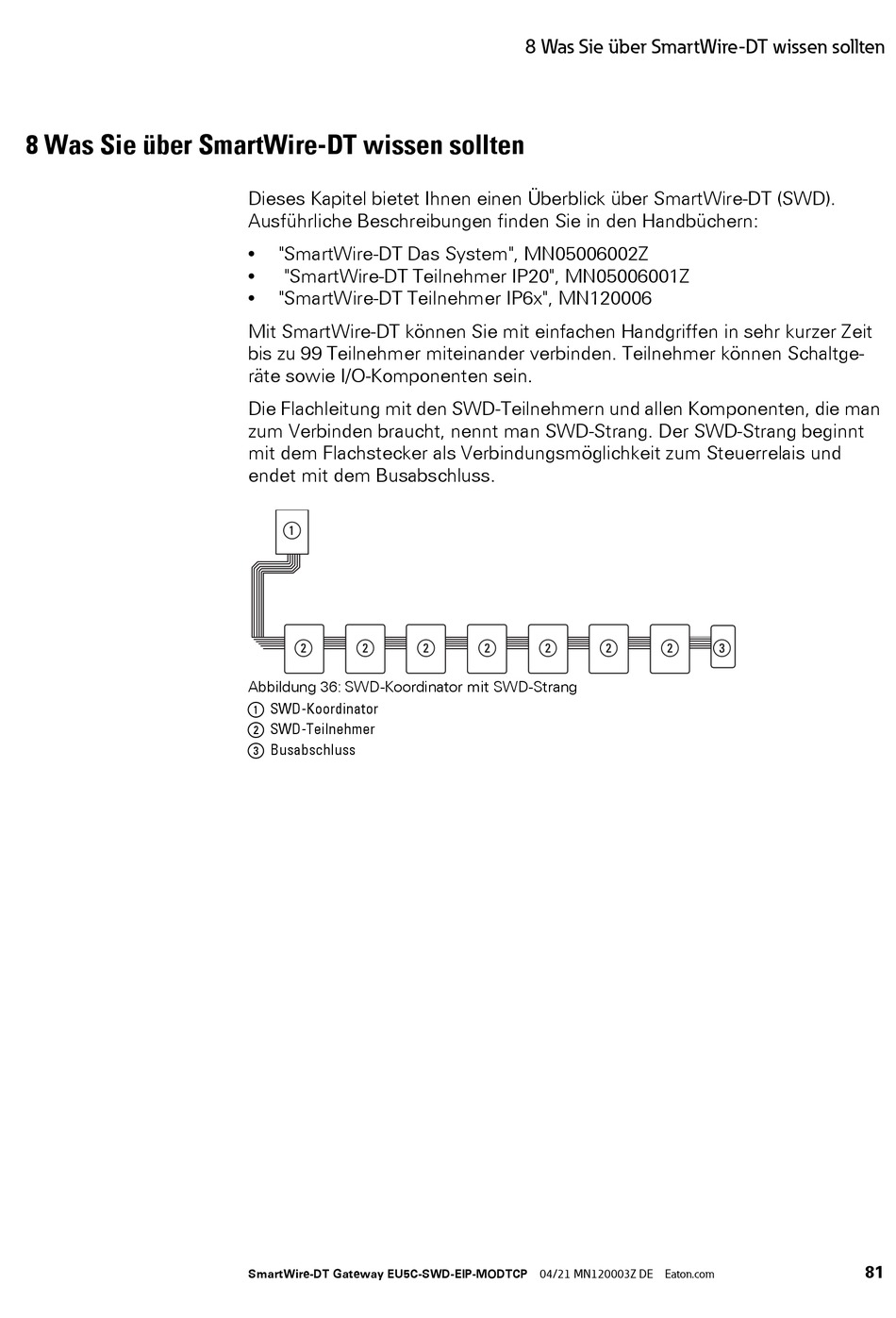

Abbildung 36: SWD-Koordinator mit SWD-Strang
a SWD-Koordinator
b SWD-Teilnehmer
c Busabschluss
SmartWire-DT Gateway EU5C-SWD-EIP-MODTCP 04/21 MN120003Z DE Eaton.com
8 Was Sie über SmartWire-DT wissen sollten
② ② ② ② ② ③
