2.8 EMV-gerecht verdrahten

Durch eine elektromagnetische Beeinflussung des Feldbusses können uner-
wünschte Störungen auftreten. Diese lassen sich durch geeignete EMV-Maß-
nahmen bereits im Vorfeld minimieren. Hierzu zählen:
• der EMV-gerechter Systemaufbau der Anlage,
• eine EMV-gerechte Leitungsführung,
• Maßnahmen, zur Verringerung der Potenzialunterschiede,
• die richtige Installation des Feldbus-Systems
(Leitung, Anschluss des Bussteckers usw.),
• Auflegen des Schirms.
für Hutschiene
ZB4-102-KS1
FM 4/TS 35
(Weidmüller)

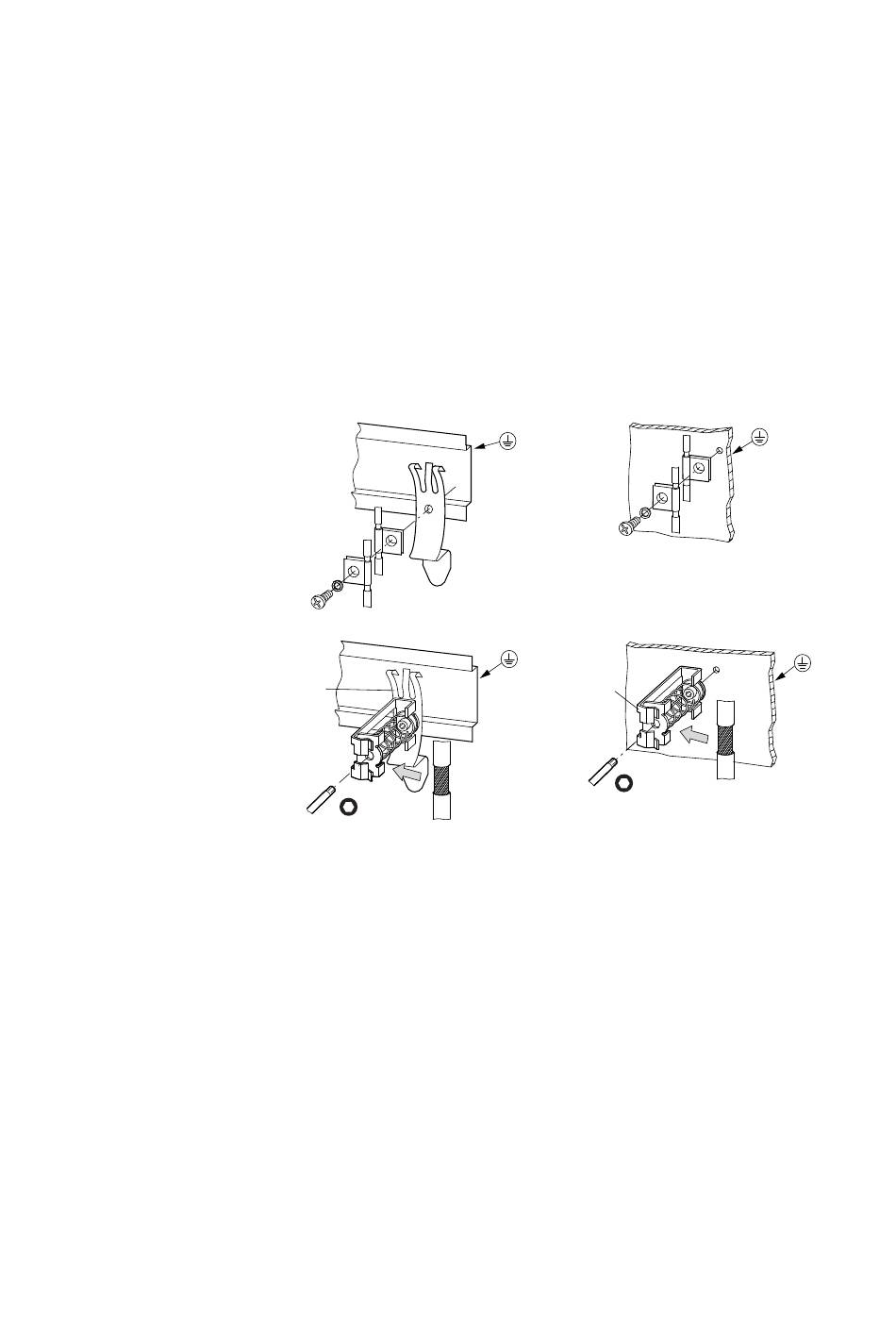

Abbildung 15: Abschirmung des Feldbusses durch Auflegen des Schirms
SmartWire-DT Gateway EU5C-SWD-EIP-MODTCP 04/21 MN120003Z DE Eaton.com
für Montageplatte
M4
KLBü 3-8 SC
(Weidmüller)
