4.9 Ein-/Ausgangsdaten der SWD-Teilnehmer exportieren

In Abhängigkeit vom gewählten Feldbusprotokoll, EtherNet/IP oder Modbus-
TCP, erfolgt die Abbildung der Ein-/Ausgangsadressen auf die entsprechen-
den Ein-/Ausgangsobjekte des Feldbusses. Die Abbildung erfolgt in der Pla-
nungssoftware SWD-Assist und wird bei jedem SWD-Teilnehmer angezeigt.

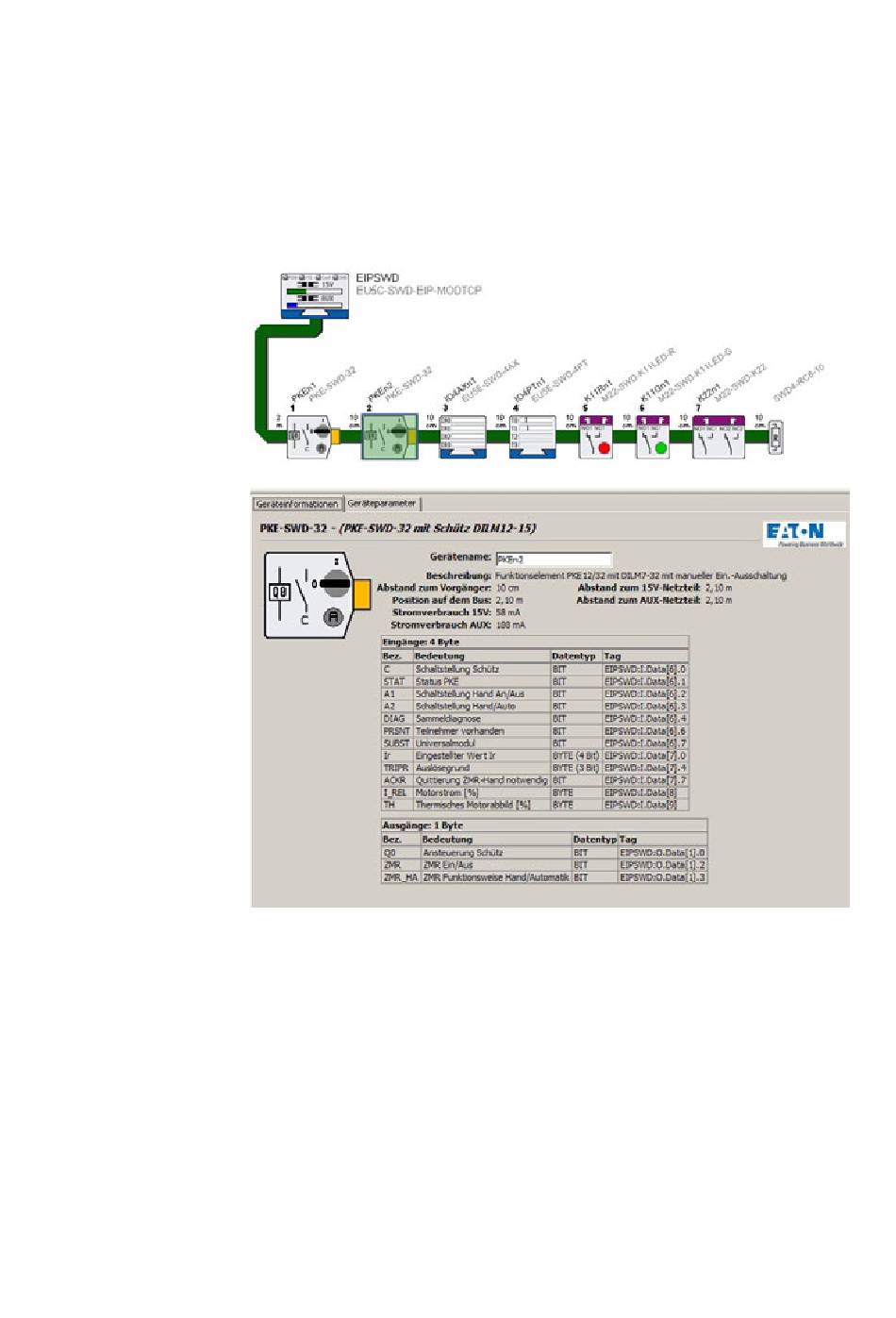

Abbildung 25: Ein-/Ausgangsadressen für den SWD-Teilnehmer „PKE-n2";
Protokoll EtherNet/IP in SWD-Assist
Der Zugriff auf die Ein-/Ausgangsdaten der SWD-Teilnehmer wird durch den
Export dieser Daten in einem mit SPS-Programmierumgebung kompatiblen
Dateiformat sehr vereinfacht.
Um die Ein-/Ausgangsdaten der SWD-Teilnehmer in einer CSV-Datei oder
Text-Datei zu exportieren, gehen Sie folgendermaßen vor:
▶ Starten Sie die Planungssoftware SWD-Assist.
▶ Vergewissern Sie sich, dass das richtige Feldbusprotokoll ausgewählt
ist.
▶ Wählen Sie im Menüpunkt „Projekt" die Funktion „Konfiguration expor-
tieren".
