1 SmartWire-DT Gateway EU5C-SWD-EIP-MODTCP
1.4 Wichtige Daten zur Projektierung
1.4.2 Datenübertragungsrate
12
①
②
①
②

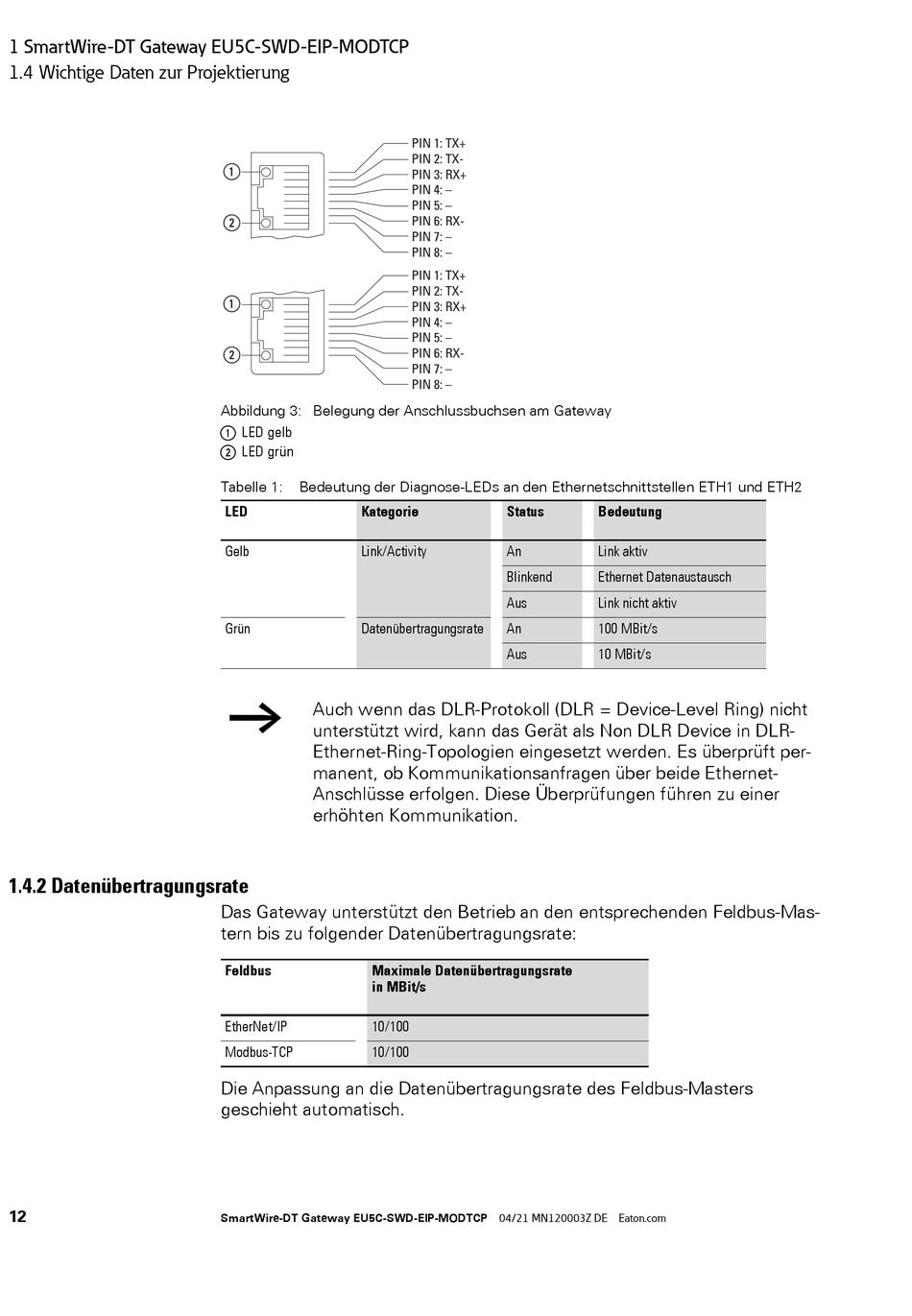

Abbildung 3: Belegung der Anschlussbuchsen am Gateway
a LED gelb
b LED grün
Tabelle 1: Bedeutung der Diagnose-LEDs an den Ethernetschnittstellen ETH1 und ETH2
LED Kategorie
Gelb Link/Activity
Grün Datenübertragungsrate
￫
Auch wenn das DLR-Protokoll (DLR = Device-Level Ring) nicht
unterstützt wird, kann das Gerät als Non DLR Device in DLR-
Ethernet-Ring-Topologien eingesetzt werden. Es überprüft per-
manent, ob Kommunikationsanfragen über beide Ethernet-
Anschlüsse erfolgen. Diese Überprüfungen führen zu einer
erhöhten Kommunikation.
Das Gateway unterstützt den Betrieb an den entsprechenden Feldbus-Mas-
tern bis zu folgender Datenübertragungsrate:
Feldbus Maximale Datenübertragungsrate
in MBit/s
EtherNet/IP 10/100
Modbus-TCP 10/100
Die Anpassung an die Datenübertragungsrate des Feldbus-Masters
geschieht automatisch.
SmartWire-DT Gateway EU5C-SWD-EIP-MODTCP 04/21 MN120003Z DE Eaton.com
PIN 1: TX+
PIN 2: TX-
PIN 3: RX+
PIN 4: –
PIN 5: –
PIN 6: RX-
PIN 7: –
PIN 8: –
PIN 1: TX+
PIN 2: TX-
PIN 3: RX+
PIN 4: –
PIN 5: –
PIN 6: RX-
PIN 7: –
PIN 8: –
Status
An
Blinkend
Aus
An
Aus
Bedeutung
Link aktiv
Ethernet Datenaustausch
Link nicht aktiv
100 MBit/s
10 MBit/s
