2 Installation
2.5 SmartWire-DT anschließen
2.5 SmartWire-DT anschließen
22
▶ Wählen Sie das Ende des SWD-Strangs mit dem vom Flachstecker weg-
führenden Pfeil.
▶ Stecken Sie diesen Flachstecker an den SmartWire-DT Anschluss des
Gateways.
Verwenden Sie hierzu die SmartWire-DT Leitung SWD-4-100LF8-24 und den
zugehörigen Flachstecker SWD-4-8MF2 oder vorkonfektionierte Leitungen
vom Typ SWD-4-(3/5/10)F8-24-2S.
￫
Eine ausführliche Anleitung für die Montage der SmartWire-DT
Gerätestecker (SWD4-8SF2-5) an die 8-polige SmartWire-DT
Leitung finden Sie im Handbuch "SmartWire-DT Das System",
MN05006002Z, Kapitel „Gerätestecker SWD4-8SF2-5 montie-
ren".

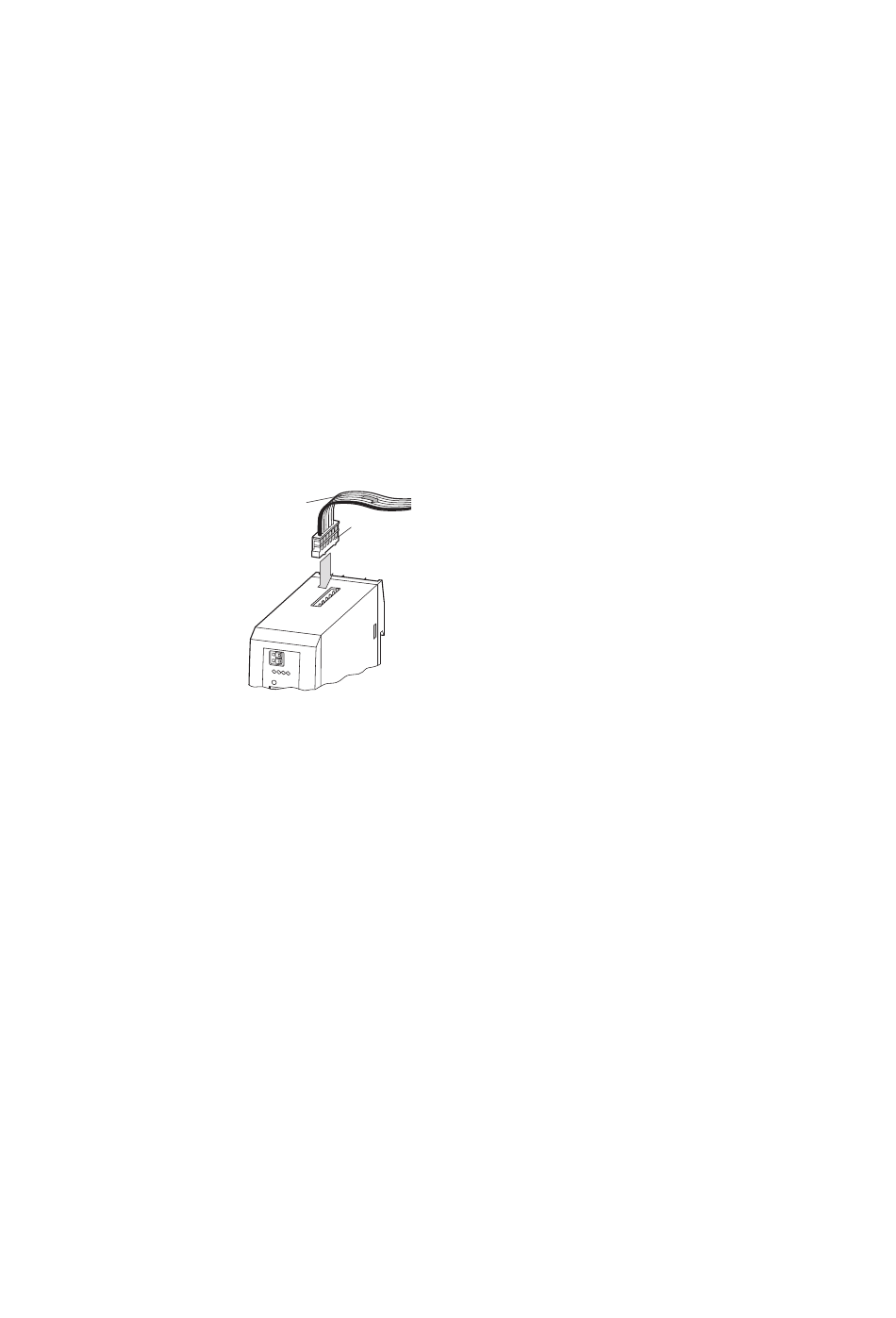

SWD4-...LF...
SWD4-8MF
Abbildung 12: Anschluss SmartWire-DT
