7 Was Sie über SmartWire-DT® wissen sollten
Dieses Kapitel bietet Ihnen einen Überblick über SmartWire-DT (SWD).
Ausführliche Beschreibungen finden Sie in den Handbüchern:
• "SmartWire-DT Das System", MN05006002Z-DE
• "SmartWire-DT Teilnehmer", MN05006001Z-DE
Mit SmartWire-DT können Sie mit einfachen Handgriffen in sehr kurzer Zeit
bis zu 99 Teilnehmer miteinander verbinden. Teilnehmer können Schaltge-
räte sowie I/O-Komponenten sein.
Die Flachleitung mit den SWD-Teilnehmern und allen Komponenten, die man
zum Verbinden braucht, nennt man SWD-Strang. Der SWD-Strang beginnt
mit dem Flachstecker als Verbindungsmöglichkeit zum Steuerrelais und
endet mit dem Busabschluss.
①
② ②

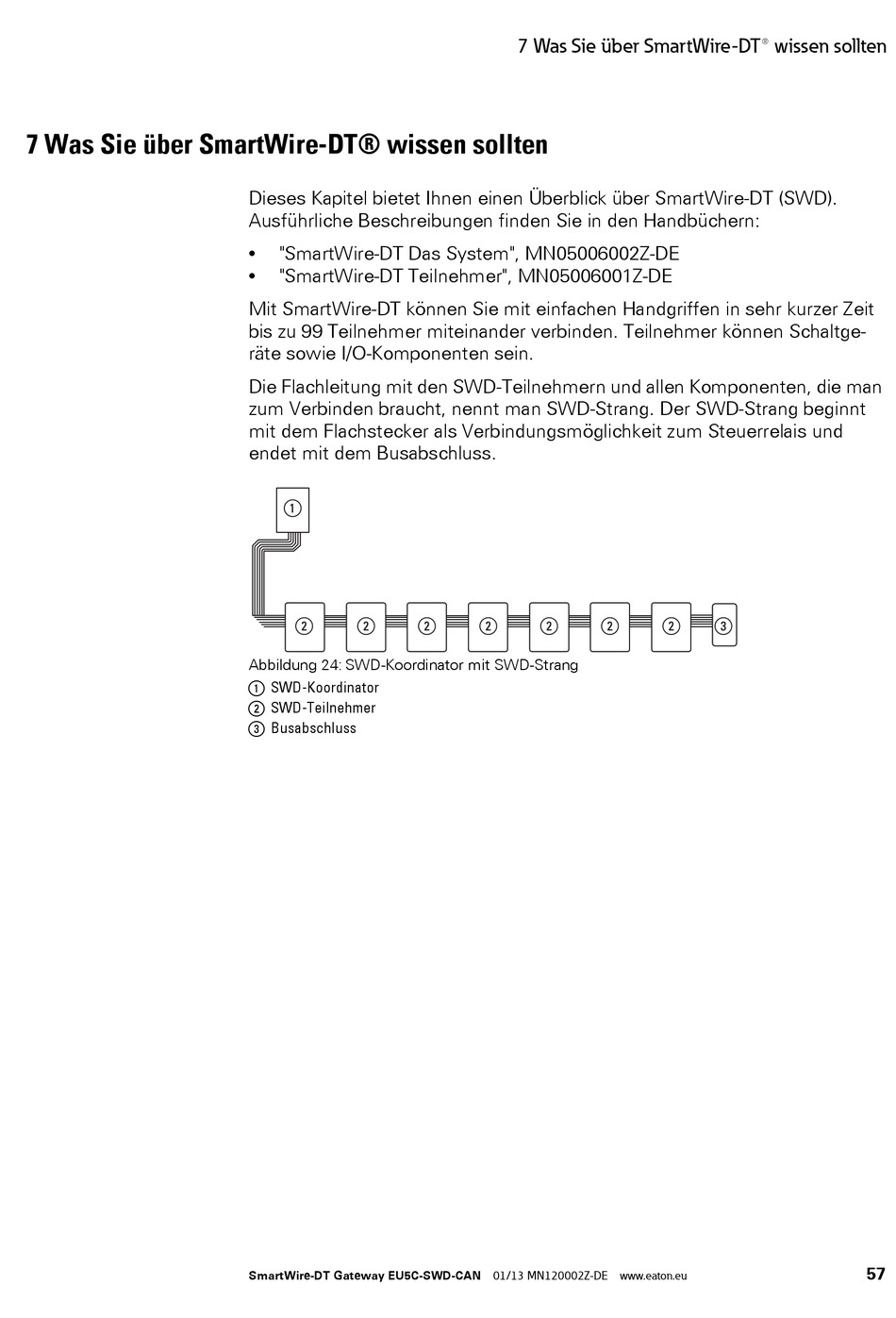

Abbildung 24: SWD-Koordinator mit SWD-Strang
a SWD-Koordinator
b SWD-Teilnehmer
c Busabschluss
SmartWire-DT Gateway EU5C-SWD-CAN 01/13 MN120002Z-DE www.eaton.eu
7 Was Sie über SmartWire-DT® wissen sollten
② ② ② ② ② ③
