24 V DC
0 V
F1
F2
AUX
POW

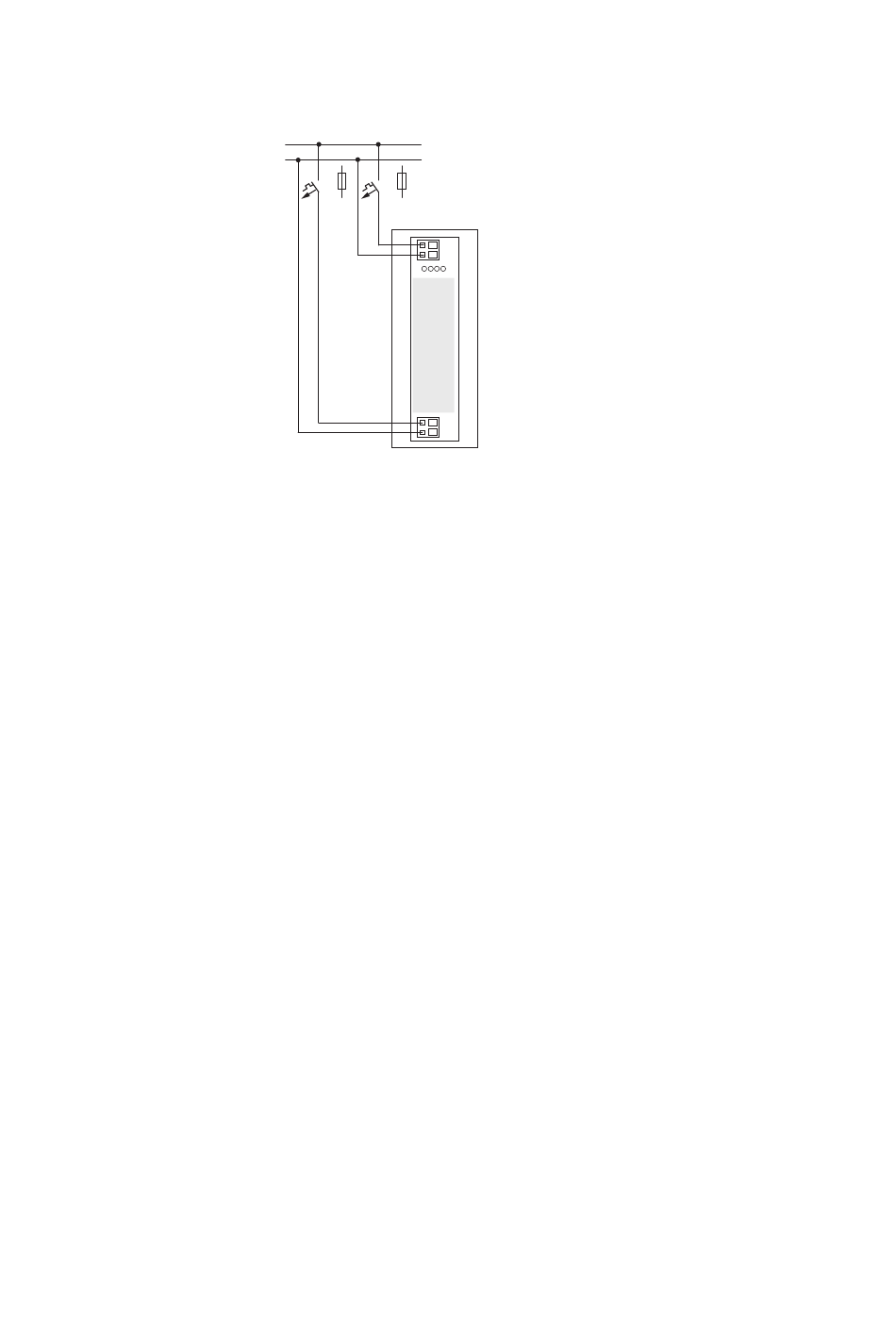

Abbildung 11: Anschluss der Spannungsversorgung
▶
Schließen Sie die 24-V-DC-Spannung an die Anschlussklemmen POW
auf der Vorderseite des Gateways an.
▶
Schließen Sie, falls notwendig, die 24-V-DC-Spannung für Schützspulen
an die Anschlussklemmen AUX an.
▶
Schließen Sie die POW- und die AUX-Versorgungsspannung über
getrennte Leitungsschutzschalter oder Schmelzsicherungen an.
Leitungsschutzschalter F1 für POW
•
Leitungsschutz nach DIN VDE 0641 Teil 11,
IEC/EN 60898:
•
Leitungsschutzschalter 24 V DC Nennstrom 3 A;
Auslösecharakteristik C oder
•
Schmelzsicherung 3 A, Betriebsklasse gL/gG
•
Leitungsschutz für Leitung AWG 24 nach UL 508 und CSA-22.2 Nr. 14:
•
Leitungsschutzschalter 24 V DC Nennstrom 3 A;
Auslösecharakteristik C oder
•
Schmelzsicherung 3 A
Leitungsschutzschalter F2 für AUX
•
Leitungsschutz nach DIN VDE 0641 Teil 11,
IEC/EN 60898:
•
Leitungsschutzschalter 24 V DC Nennstrom 3 A;
Auslösecharakteristik Z oder
•
Schmelzsicherung 3 A, Betriebsklasse gL/gG
•
Leitungsschutz für Leitung AWG 24 nach UL 508 und CSA-22.2 Nr. 14:
•
Leitungsschutzschalter 24 V DC Nennstrom 2 A;
Auslösecharakteristik B oder
•
Schmelzsicherung 2 A
SmartWire-DT Gateway EU5C-SWD-EIP-MODTCP 04/21 MN120003Z DE Eaton.com
2.4 Spannungsversorgung anschließen
24V
0V
24V
0V
2 Installation
21
