1 SmartWire-DT Gateway EU5C-SWD-EIP-MODTCP

1.1 Bestimmungsgemäßer Einsatz
1.2 Funktionsübersicht
Das SmartWire-DT GatewayEU5C-SWD-EIP-MODTCP stellt eine Verbindung
zwischen dem SmartWire-DT Strang mit seinen SmartWire-DT Teilnehmern
und der übergeordneten Steuerung her.
SmartWire-DT ist nicht für die Übertragung sicherheitsrelevanter Signale aus-
gelegt und darf nicht als Ersatz für Steuerungen, wie Brenner-, Kran- oder
Zweihand-Sicherheitssteuerungen eingesetzt werden.
Dennoch läßt sich SmartWire-DT, unter Berücksichtigung bestimmter Auf-
bauten, in Anwendungen bis Sicherheitskategorie 3, PL d nach EN ISO
13849-1 und SIL Cl2 nach EN 62061 einsetzten. Wie Sie dazu vorgehen müs-
sen, lesen Sie im Handbuch "SmartWire-DT Teilnehmer IP20",
MN05006001Z bzw. "SmartWire-DT Teilnehmer IP6x", MN120006.
Das Gateway EU5C-SWD-EIP-MODTCP verbindet den SmartWire-DT Strang
mit Ethernet und ermöglicht den Zugriff auf die Daten von bis zu 99
SmartWire-DT Teilnehmern über Ethernet IP oder Modbus TCP. In Steue-
rungssystemen, die diese Kommunikation nutzen, lässt sich das Gateway als
modularer Feldbusteilnehmer einbinden. Damit kann von der Steuerung auf
die Daten jedes einzelnen SWD-Teilnehmers zugegriffen werden.

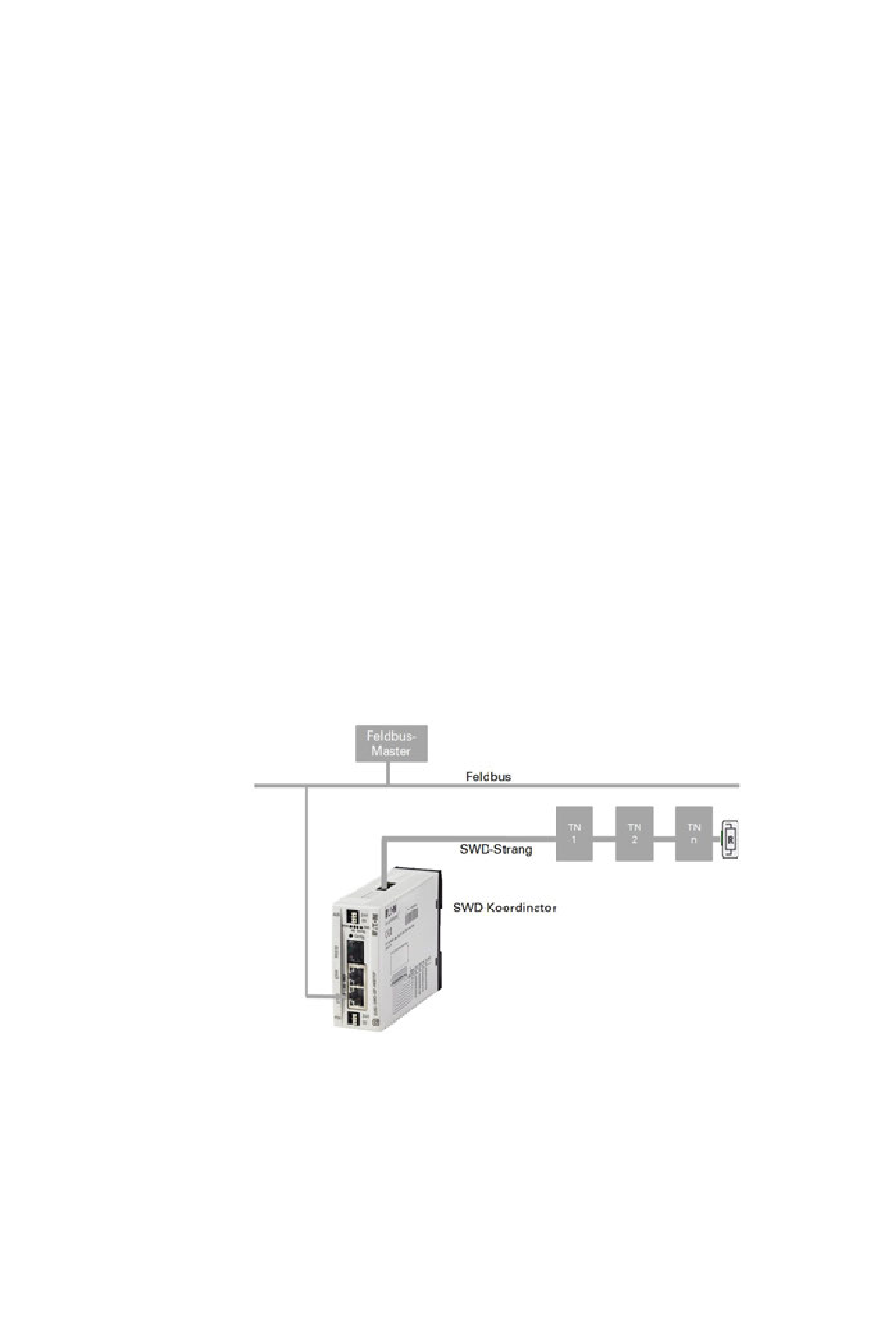

Abbildung 1: Feldbus und SmartWire-DT mit Gateway verbinden.
Die Verbindung zum Feldbus erfolgt über den integrierten Ethernet-Switch
am Gerät. Der interne Ethernet-Switch ermöglicht den direkten Anschluss
eines weiteren Teilnehmers an den Feldbus.
Am Gateway wird der SmartWire-DT Strang mit den Teilnehmern ange-
schlossen. Die Flachleitung mit den SWD-Teilnehmern und allen Verbin-
dungskomponenten, wie Flach- und Gerätestecker, nennt man SWD-Strang.
