8 Was Sie über SmartWire-DT wissen sollten
Powerfeed-Module
Die Anzahl und die Typen der SWD-Teilnehmer bestimmen die zu übertra-
gende Datenmenge sowie den Strombedarf.
Hat Ihre Anwendung einen höheren Strombedarf als das Gerät zur Verfügung
stellt oder führt die Leitungslänge des SWD-Strangs zu einem erhöhten
Spannungsabfall können Sie Powerfeed-Module einsetzen. Im Handbuch
"SmartWire-DT Das System", MN05006002Z finden Sie Berechnungsbei-
spiele.
Powerfeed-Module sind Netzteile, die zusätzlich bei erhöhter Stromauf-
nahme oder erhöhtem Spannungsabfall an SmartWire-DT angeschlossen
werden. Ein Powerfeed-Modul hat als passives SWD-Element keine
Teilnehmeradresse.
Das Powerfeed-Modul EU5C-SWD-PF1 speist die 24-V-DC-Versorgungs-
spannung für Schütze neu auf dem SWD-Strang ein.
Das Powerfeed-Modul EU5C-SWD-PF2 speist sowohl die 24-V-DC-Versor-
gungsspannung für Schütze als auch die 15 V DC-Versorgungsspannung für
weitere SWD-Teilnehmer auf dem SWD-Strang ein.
15 V 15 V
0 V
...
TN1 TN2 TN3 TN4 TN5 TNn
① ②

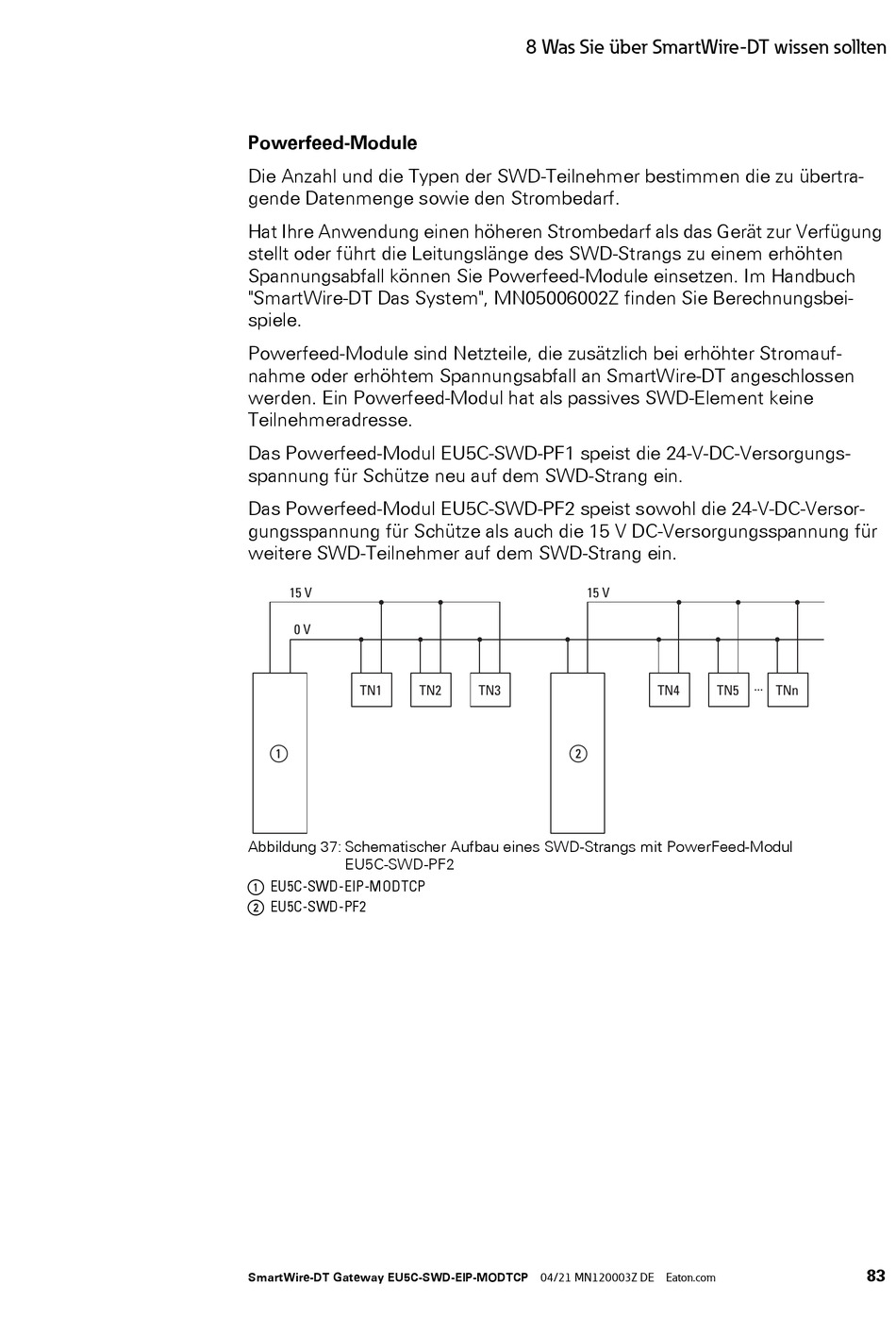

Abbildung 37: Schematischer Aufbau eines SWD-Strangs mit PowerFeed-Modul
EU5C-SWD-PF2
a EU5C-SWD-EIP-MODTCP
b EU5C-SWD-PF2
83
