4.4 Registerkarte Ethernet-Adressparameter

Das Protokoll wird durch das Web-Interface oder im Projekt mit SWD-Assist
festgelegt.
▶ Wählen Sie im Register „Geräteparameter" unter „Modus" das
gewünschte Feldbusprotokoll aus.
￫
Wird das Feldbusprotokoll (EtherNet/IP oder Modbus-TCP)
geändert, so muss die projektierte SWD-Konfiguration erneut
auf das Gateway geladen werden. Die Änderung ist erst nach
einem Neustart des Gateways wirksam.

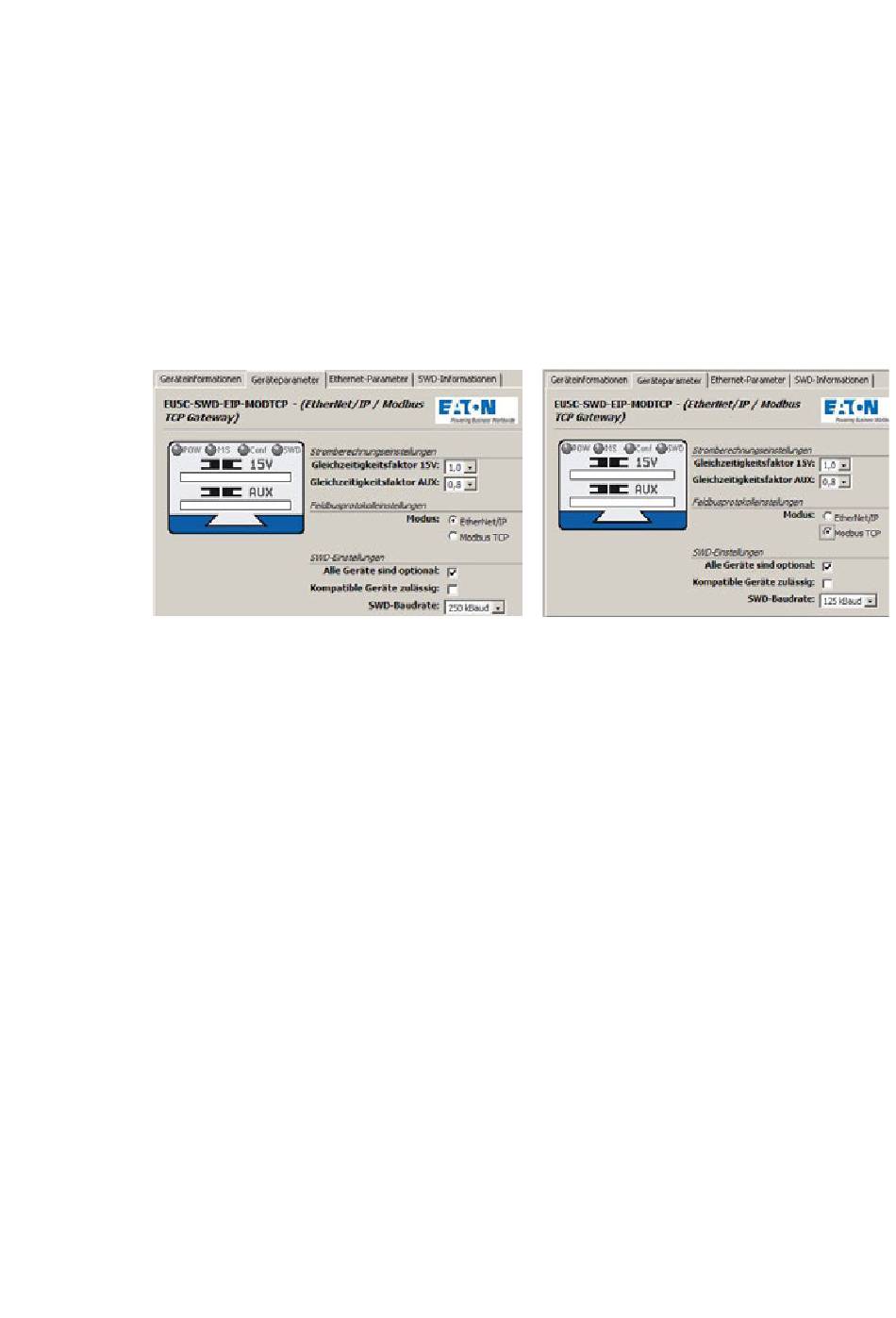

Abbildung 20: Auswahl des Feldbusprotokolls in SWD-Assist:
links Ethernet/IP; rechts Modbus-TCP
Ihre Auswahl hat in der Projektierungsphase Auswirkungen auf die Erstellung
der Ein-/Ausgangszuordnungslisten für die SPS-Programmierumgebung.
EtherNet/IP
Wird als Modus EtherNet/IP gewählt, erfolgt die Festlegung der Ein-/Aus-
gangsadressen (Tags) gemäß den Vereinbarungen für EtherNet/IP. Das For-
mat der in SWD-Assist erstellten Exportdatei ist geeignet, um diese Ein-/Aus-
gangsbezeichner direkt in die SPS-Programmierumgebung RSLogix 5000 zu
importieren.
Modbus-TCP
Wird als Modus Modbus-TCP gewählt, erfolgt die Abbildung der Ein-/Aus-
gangsdaten auf die Registerdatenstruktur gemäß den Festlegungen von
Modbus-TCP. Die Adresszuordnungen werden in einer Exportdatei zur weite-
ren Bearbeitung bereitgestellt.
Das Gateway EU5C-SWD-EIP-MODTCP kommuniziert,unabhängig vom
gewählten Feldbusprotokoll, über die Ethernet-Schnittstelle mit der überge-
ordneten Steuerung. Das Gateway wird mit folgenden Werkseinstellungen
ausgeliefert:
IP-Adresse: 192.168.1.254
