2.2.2 Gateway EU5C-SWD-EIP-MODTCP anschrauben

1
2

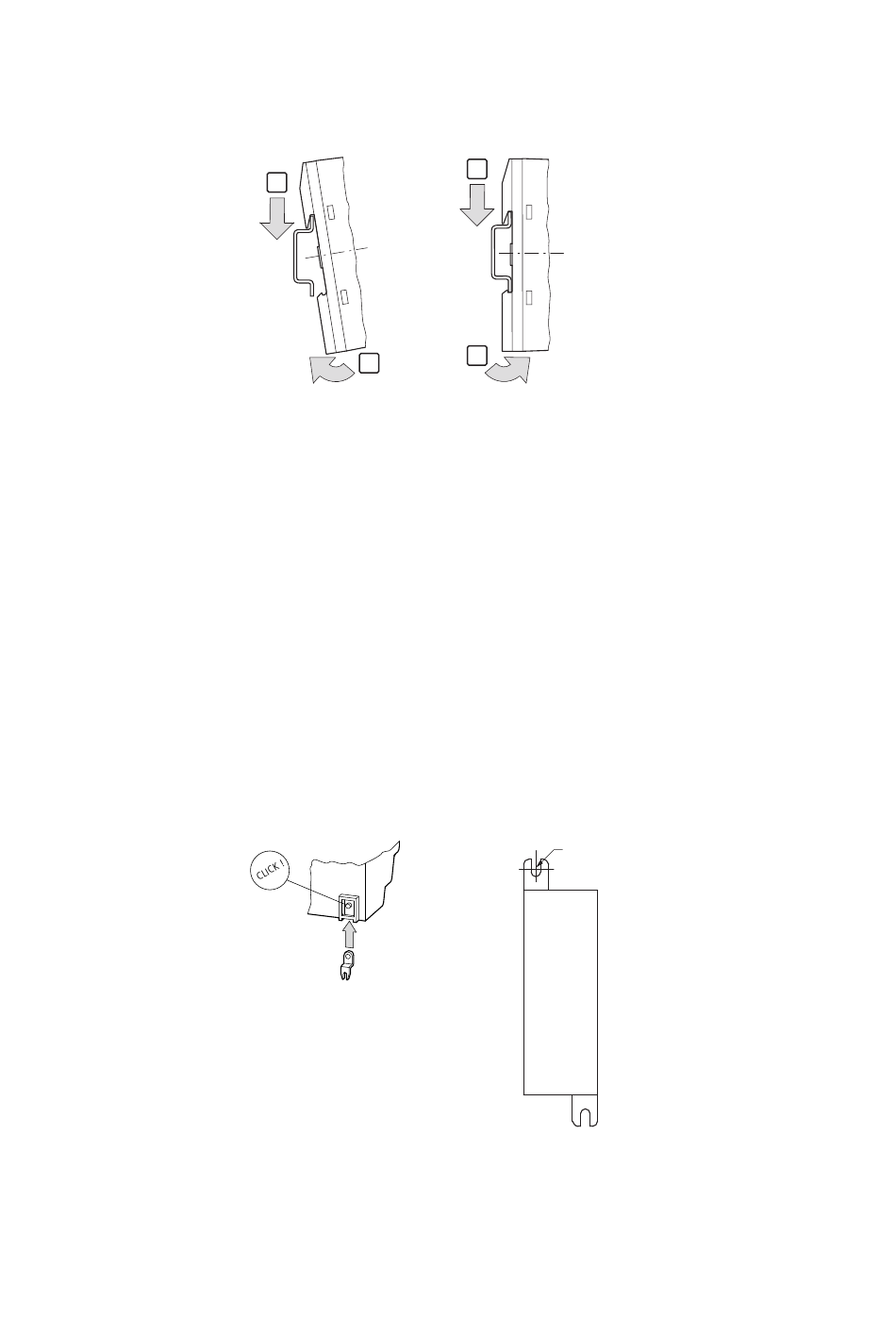

Abbildung 8: Montage auf Hutschiene
▶ Setzen Sie das Gateway EU5C-SWD-EIP-MODTCP schräg auf die Ober-
kante der Hutschiene auf. Drücken Sie das Gerät leicht nach unten und
an die Hutschiene, bis es über die Unterkante der Hutschiene schnappt.
Durch den Federmechanismus rastet das Gateway EU5C-SWD-EIP-MOD-
TCP automatisch ein.
▶ Prüfen Sie das Gateway kurz auf festen Halt.
Die senkrechte Montage auf einer Hutschiene wird in gleicher Weise ausge-
führt.
Für die Schraubmontage benötigen Sie zwei Gerätefüße, die Sie auf der
Rückseite des Gateways EU5C-SWD-EIP-MODTCP einsetzen können. Die
Gerätefüße ZB4-101-GF1 erhalten Sie als Zubehör.
Abbildung 9: Gerätefuß einsetzen
SmartWire-DT Gateway EU5C-SWD-EIP-MODTCP 04/21 MN120003Z DE Eaton.com
3
4
M4
Abbildung 10: Schraubmontage EU5C-SWD-EIP-
MODTCP
