6.1.4 Beispiel: Ein-/Ausgangsdaten abbilden

Das Abbild der Daten in den Instanzen 100 und 101 des Assembly-Objekts
wird an folgender Beispielkonfiguration erläutert.

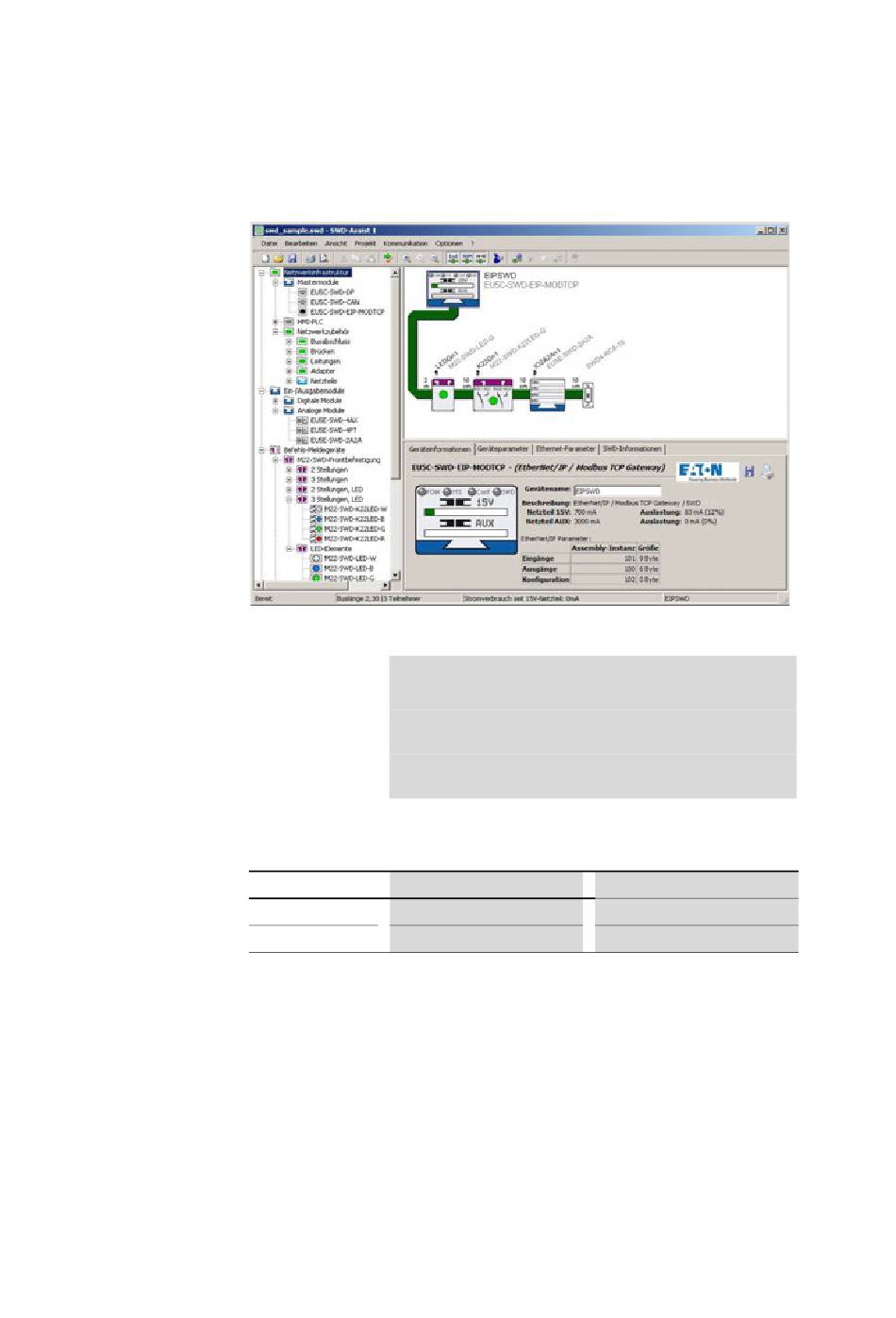

Abbildung 35: Beispielkonfiguration in SWD-Assist
Teilnehmer 0: Gateway EU5C-SWD-EIP-MODTCP
Teilnehmer 1: M22-SWD-LED-G, Anzeigeelement grün
Teilnehmer 2: M22-SWD-K22LED-G, Funktionselement,
3 Positionen mit Anzeigeelement grün
Teilnehmer 3: EU5E-SWD-2A2A, Analogmodul,
2 analoge Eingänge, 2 analoge Ausgänge
In SWD-Assist wird die Länge der Instanzen des Assembly-Objekts für diese
Konfiguration angezeigt.
Instanz des Assembly-Objekts
Eingänge 101
Ausgänge 100
SmartWire-DT Gateway EU5C-SWD-EIP-MODTCP 04/21 MN120003Z DE Eaton.com
6 Implementierte Objekte nach Ethernet/IP
6.1 Standard-CIP-Objektklassen
Länge
9 Byte
6 Byte
