5 SPS-Programmierumgebung in Betrieb nehmen
5.1 Für Ethernet/IP am Beispiel RSLogix5000
44
▶ Markieren Sie die Ethernet-Schnittstelle an der Sie das SWD-Gateway
anschließen möchten.
▶ Öffnen Sie das Kontextmenü; wählen Sie Menüpunkt „Neue Module".
Das Dialogfeld „Module auswählen" zur Auswahl möglicher Ethernet-Teil-
nehmergruppen erscheint.

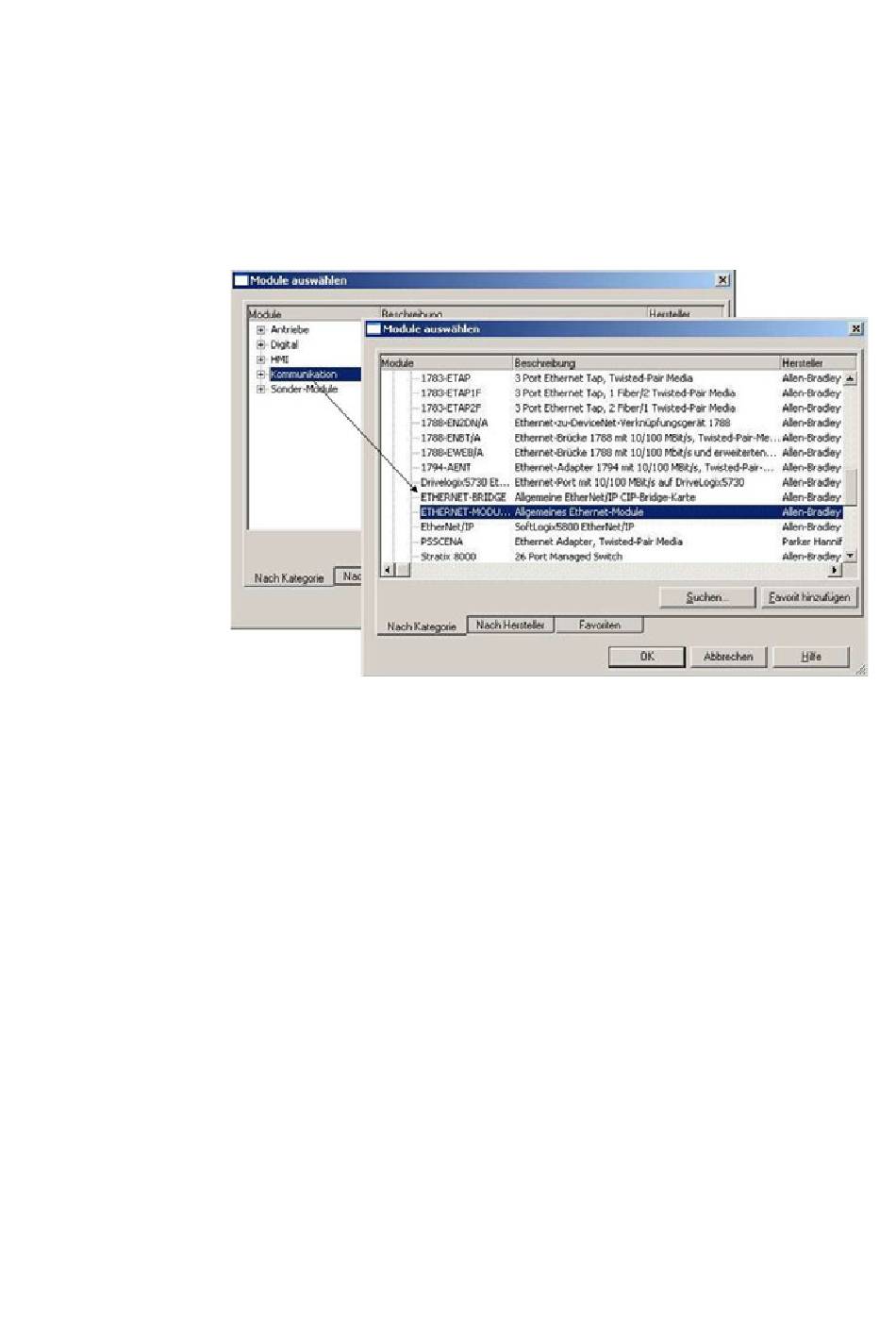

Abbildung 27: Auswahl des Gateways als „Allgemeines Ethernet-Modul" in
RSLogix 5000 V19.01.00
▶ Wählen Sie im Dialogfeld „Module auswählen" die Gruppe „Kommuni-
kation".
▶ Wählen Sie unter „Kommunikation" das Gerät „Allgemeines Ethernet
Modul" aus und bestätigen Sie die Auswahl mit „OK".
