5.2 Für Modbus-TCP

5.2.1 Wie die Text-Datei des SWD-Assist aussieht

Die Abbildung der SWD-Ein- /Ausgangsdaten erfolgt auf 16-Bit-Modbus-
Register ￫ Kapitel 7 „Umsetzung Modbus-TCP – SmartWire-DT", Seite 72.
Zur einfacheren Identifizierung der Ein-/Ausgangsdaten in der SPS-Program-
mierumgebung erzeugt SWD-Assist eine TXT-Datei mit allen Ein-/Ausgangs-
daten zu den zugehörigen Modbus-TCP-Informationen. Diese Informationen
sind tabellarisch in einer TXT-Datei hinterlegt. Sie können direkt in einer SPS-
Programmierumgebung oder in einem Tabellenkalkulationsprogramm, wie
z. B. Microsoft Excel, weiterverarbeitet werden.
Die untenstehende Tabelle zeigt die Verwendung der Gerätenamen für Ein-/
Ausgangsadressen und symbolische Namen in der TXT-Datei.

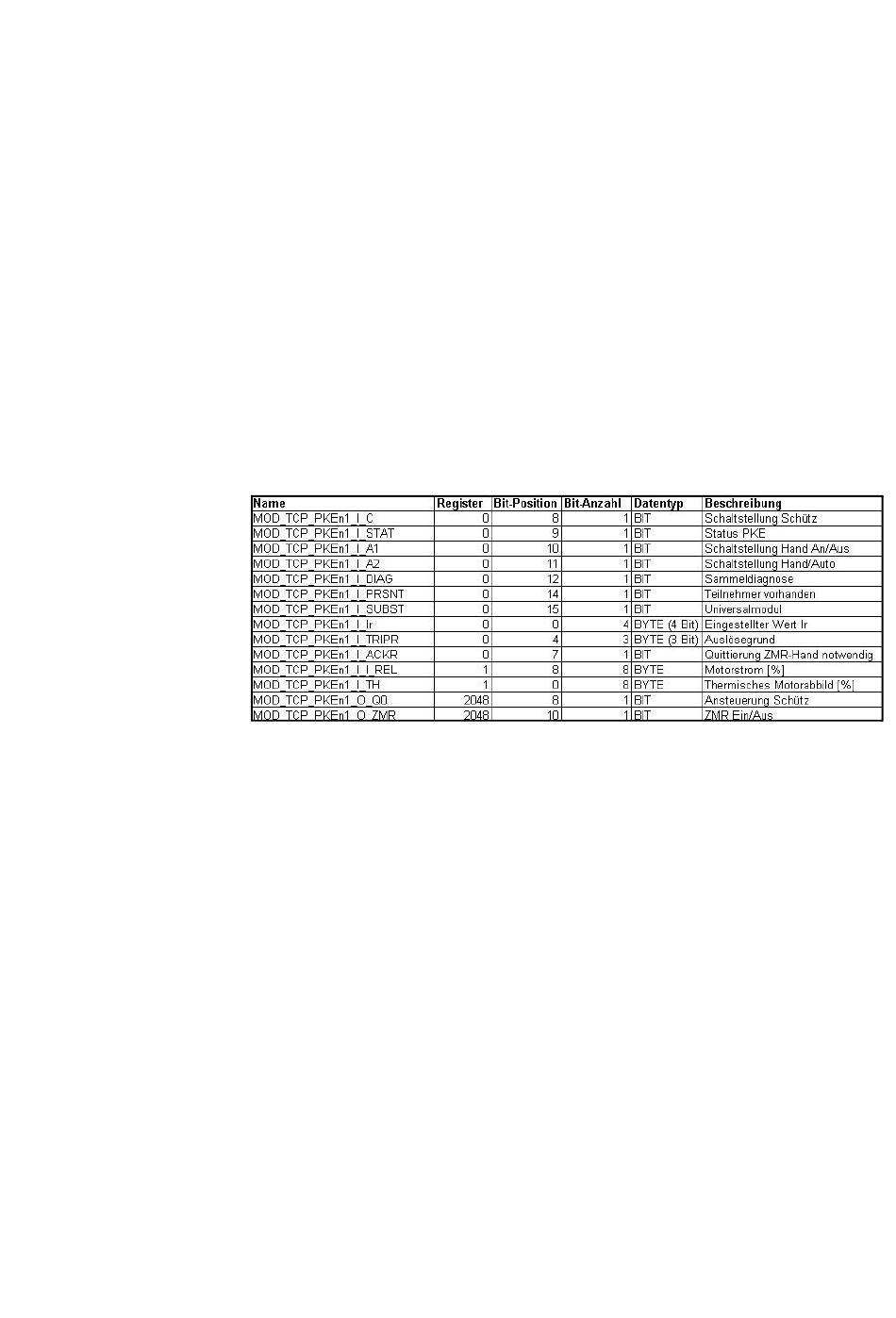

Abbildung 32: Ein-/Ausgangsdaten für Modbus-TCP; Beispielauschnitt einer TXT-Datei
Folgende Informationen sind vorhanden
• Spalte „Name" – der symbolische Name ergibt sich aus:
• dem Gerätenamen des Gateways, hier „ModTCP"
• dem Gerätenamen des Teilnehmers, hier „PKEn1" für die
SWD-PKE- Anschaltung
• der Kennzeichnung für einen Eingang (I) oder einen Ausgang (Q)
• einem individuellen Bezeichner für das Ein-/Ausgangsdatum",
z. B. „C" für die Rückmeldung der Schützposition
• dem Namen des Eingangs / Ausgangs
• Die Adresse des Modbus-Registers
• Die Bitposition innerhalb des Wortes und die Bit-Länge des
Ein-/Ausgangsdatums
• Der Datentyp des Ein-/Ausgangsdatums
• Die Beschreibung des Ein-/Ausgangsdatums
Bei der Verwendung dieser Informationen zur Erzeugung von Ein-/Ausgangs-
variablen sind die unterschiedlichen Definitionszugriffsmethoden der SPS-
Programmierumgebung zu berücksichtigen.
