Aktivieren/Deaktivieren Web-Server - Eaton SmartWire-DT EU5C-SWD-EIP-MODTCP Handbuch

18 = 16 + 2 = 1 · 2
dez
Die Adresse ist an den DIP-Schaltern einzustellen.
für EU5C-SWD-EIP-MODTCP gilt:
▶ Stellen Sie zuerst über die DIP-Schalter ein, woher Sie die Ethernet-
Adresse beziehen möchten. Für das Adressierbeispiel mit Adresseinstel-
lung direkt am Gerät muss der DIP-Schalter 9 OFF geschaltet sein. Die
drei oberen Bytes der IP-Adresse werden mit dem Transfer des Projekts
aus der Planungssoftware SWD-Assist übertragen.
▶ Damit kann das letzte Byte der Feldbusadresse direkt am Gateway auf
Adresse 18 eingestellt werden.
dez
DIP-Schalter
1 2 3 4
0 1 2 3
2 2 2 2
OFF ON OFF OFF

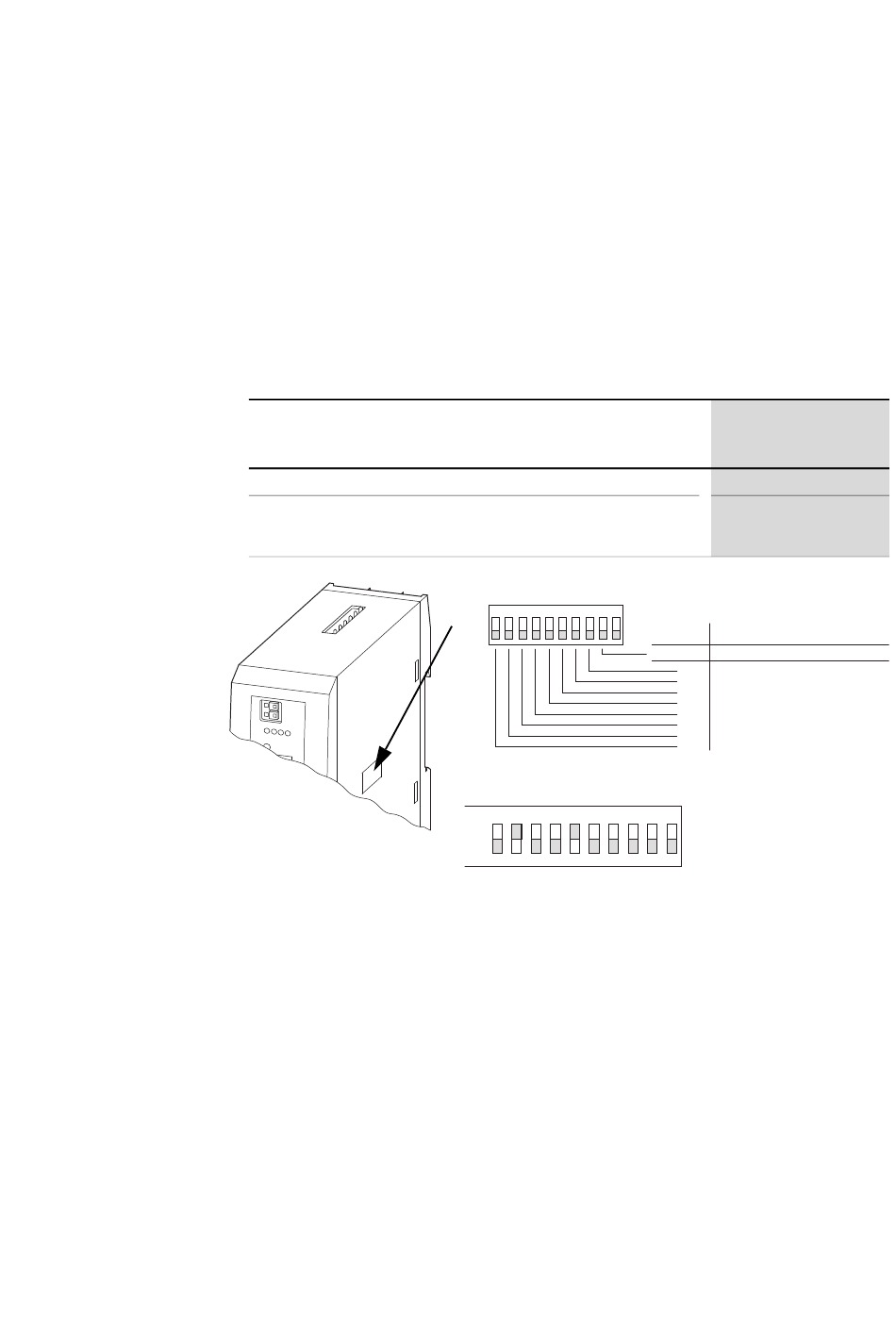

Abbildung 5: Feldbusadresse am Gateway EU5C-SWD-EIP-MODTCP einstellen

Aktivieren/Deaktivieren WEB-Server

Der integrierte WEB-Server wird für die Aktualisierung der Firmware
(Betriebssystem Gerät) benötigt.
In der Default-Einstellung ist der WEB-Server deaktiviert und muss für einen
Zugriff auf das Gerät aktiviert werden.
Zum Aktivieren:
▶ das Gateway ausschalten,
▶ den DIP-Schalter 0 auf „ON" stellen und
▶ das Gateway wieder einschalten.
SmartWire-DT Gateway EU5C-SWD-EIP-MODTCP 04/21 MN120003Z DE Eaton.com
