1 SmartWire-DT® Gateway EU5C-SWD-CAN
1.1 Bestimmungsgemäßer Einsatz
1.2 Funktionsübersicht
Das SmartWire-DT GatewayEU5C-SWD-CAN stellt eine Verbindung zwi-
schen dem SmartWire-DT Strang mit seinen SmartWire-DT Teilnehmern und
der übergeordneten Steuerung her.
SmartWire-DT ist nicht für die Übertragung sicherheitsrelevanter Signale aus-
gelegt und darf nicht als Ersatz für Steuerungen, wie Brenner-, Kran- oder
Zweihand-Sicherheitssteuerungen eingesetzt werden.
Dennoch läßt sich SmartWire-DT, unter Berücksichtigung bestimmter Auf-
bauten, in Anwendungen bis Sicherheitskategorie 3, PL d nach EN ISO
13849-1 und SIL Cl2 nach EN 62061 einsetzten. Wie Sie dazu vorgehen müs-
sen, lesen Sie im Handbuch "SmartWire-DT Teilnehmer", MN05006001Z-DE.
Das Gateway EU5C-SWD-CAN verbindet den SmartWire-DT Strang mit
CANopen und ermöglicht den Zugriff auf die Daten von bis zu 99 SmartWire-
DT Teilnehmern . In Steuerungssystemen, die diese Kommunikation nutzen,
lässt sich das Gateway als modularer Feldbusteilnehmer einbinden. Damit
kann von der Steuerung auf die Daten jedes einzelnen SWD-Teilnehmers
zugegriffen werden.

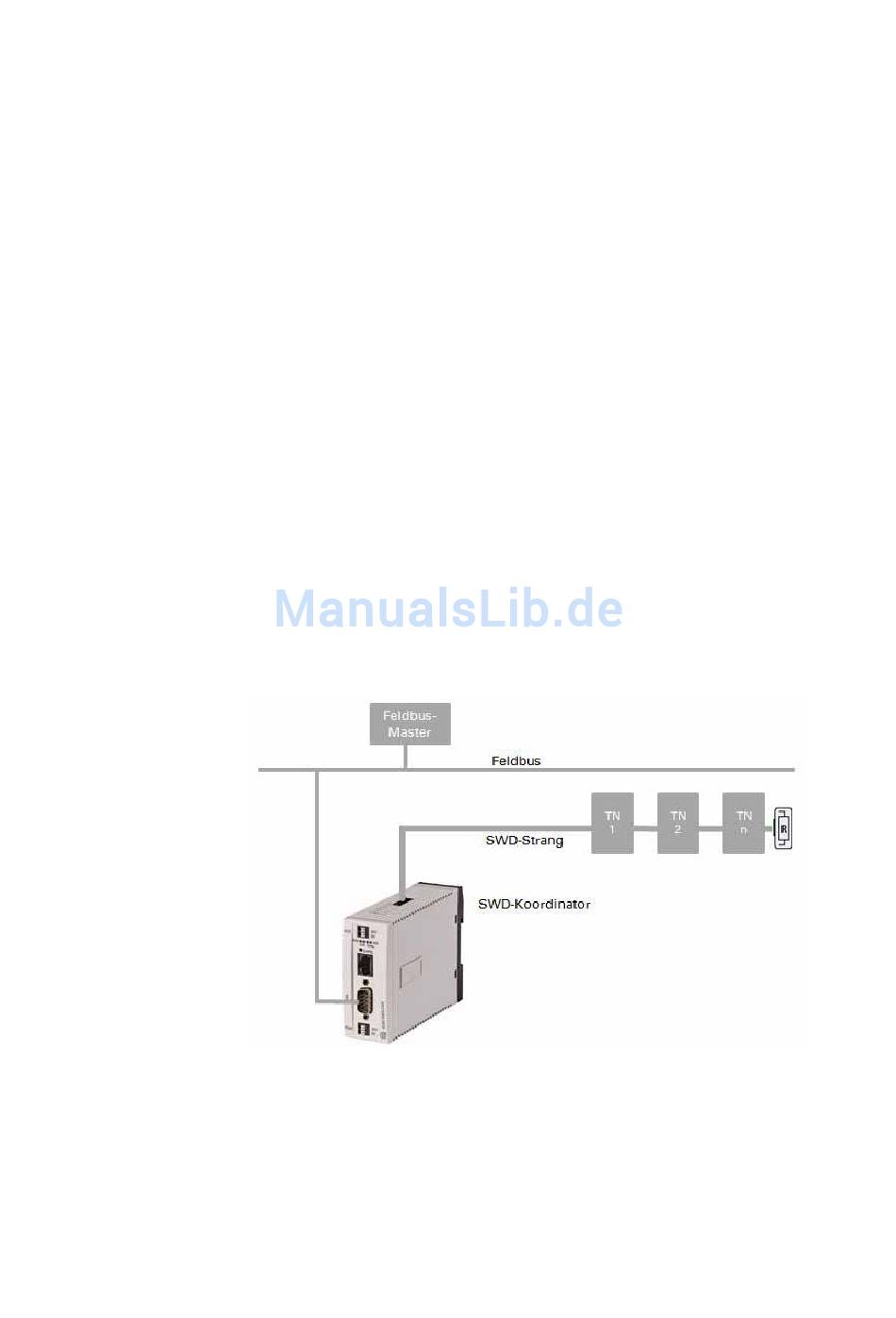

Abbildung 1: Feldbus und SmartWire-DT mit Gateway verbinden.
Die Verbindung zum Feldbus erfolgt über den genormten 9-poligen SUB-D-
Stecker am Gerät. Am Gateway wird der SmartWire-DT Strang mit den Teil-
nehmern angeschlossen. Die Flachleitung mit den SWD-Teilnehmern und
allen Verbindungskomponenten, wie Flach- und Gerätestecker, nennt man
SWD-Strang.
