Betrieb
6.2.4
Messwertdarstellung im Webbrowser
Starten Sie mit dem Reiter Messwertanzeige die Messwert-Darstellung.
3
2
1

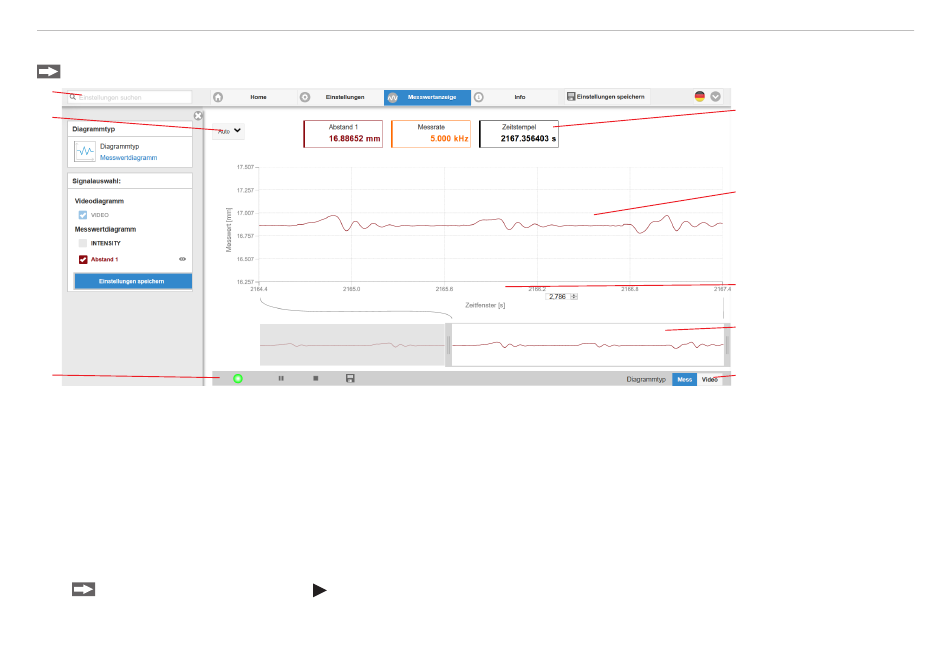

Abb. 19 Webseite Messung (Abstandsmessung)
1
Die LED visualisiert den Zustand der Messwertübertragung.
- grün: Messwertübertragung läuft.
- gelb: wartet im Triggerzustand auf Daten
- grau: Messwertübertragung angehalten
Die Steuerung der Datenabfrage erfolgt mit den Schaltflächen Play/Pause/Stop/Speichern der übertragenen Messwerte
Stop hält das Diagramm an; eine Datenauswahl und die Zoomfunktion sind weiterhin möglich. Pause unterbricht die Aufzeich-
nung. Speichern öffnet den Windows-Auswahldialog für Dateiname und Speicherort, um die letzten 10.000 Werte in eine CSV-
Datei (Trennung mit Semikolon) zu speichern.
Klicken Sie auf die Schaltfläche
optoNCDT 1900 / EtherCAT
(Start), um die Anzeige der Messergebnisse zu starten.
4
5
6
7
8
Seite 42
