Montage
5.4.3

Anschlussbelegung

Signal Adernfarbe PC1900-IE-x/OE-RJ45
V Rot
+
GND Blau
Laser on/off + Schwarz
Laser on/off - Violett
Abb. 16 Anschlüsse offene Enden, PC1900-IE-x/OE-RJ45
Signal Pin Bemerkung
V 1 Spannungsversorgung
+
GND 2 Bezugsmasse
Laser on/off + 7
Schalteingänge
Laser on/off - 8

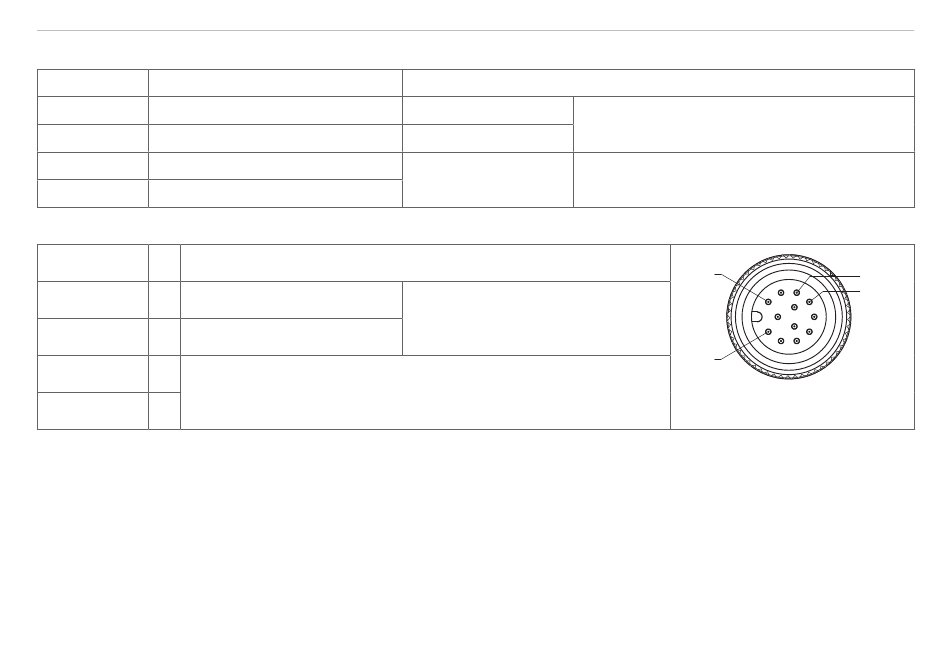

Abb. 17 Anschlüsse Pigtail am Sensor
optoNCDT 1900 / EtherCAT
Bemerkung
Spannungsversorgung
11 ... 30 VDC, typ. 24 VDC
Bezugsmasse
Laser im Sensor aktiv, wenn beide Pins miteinan-
Schalteingang
der verbunden sind.
11 ... 30 VDC, typ. 24 VDC
1
8
7
2
12-pol. Steckverbinder, M12,
Stiftseite Kabelstecker Pigtail
