1.
Warnhinweise
Schließen Sie die Spannungsversorgung und das Anzeige-/ Ausgabegerät nach den
Sicherheitsvorschriften für elektrische Betriebsmittel an. Die Versorgungsspannung darf
angegebene Grenzen nicht überschreiten.
> Verletzungsgefahr, Beschädigung oder Zerstörung des Sensors.
Vermeiden Sie Stöße und Schläge auf den Sensor. Vermeiden Sie die dauernde
Einwirkung von Staub und Spritzwasser auf den Sensor. Auf den Sensor dürfen keine
aggressiven Medien (Waschmittel, Kühlemulsionen) einwirken.
> Beschädigung oder Zerstörung des Sensors.
Lesen Sie vor dem Einsatz des Sensors die ausführliche Betriebsanleitung.
Diese finden Sie online auf www.micro-epsilon.de.
2.
Hinweise zur CE-Kennzeichnung
Für scanCONTROL 30xx gilt:
- EU-Richtlinie 2014/30/EU,
- EU-Richtlinie 2011/65/EU
Der Sensor ist ausgelegt für den Industriebereich.
Der Sensor erfüllt die Anforderungen, wenn bei Installation und Betrieb die in der Be-
triebsanleitung beschriebenen Richtlinien eingehalten werden.
3.
Bestimmungsgemäßes Umfeld
- Schutzart:
- Temperaturbereich
ƒ Betrieb:
ƒ Lagerung:
- Luftfeuchtigkeit:

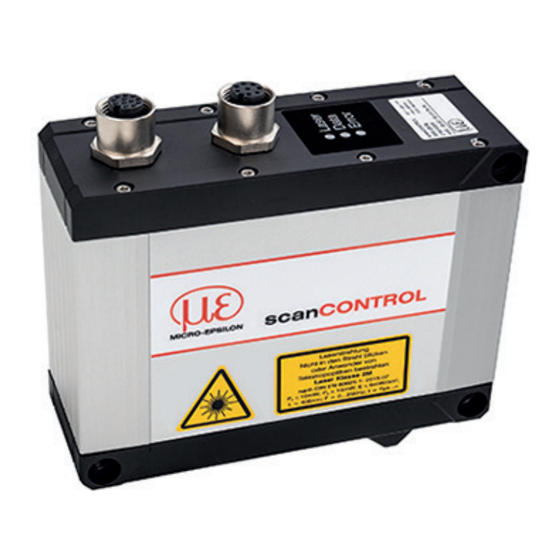

scanCONTROL 3000 / 3050
Montageanleitung
scanCONTROL
IP67
0 ... +45 °C (bei freier Luftzirkulation)
-20 ... +70 °C
5 - 95 % (nicht kondensierend)
3000 / 3050
Seite 1
Werbung
Verwandte Anleitungen für MICRO-EPSILON scanCONTROL 3000
Inhaltszusammenfassung für MICRO-EPSILON scanCONTROL 3000
- Seite 1 Einwirkung von Staub und Spritzwasser auf den Sensor. Auf den Sensor dürfen keine aggressiven Medien (Waschmittel, Kühlemulsionen) einwirken. > Beschädigung oder Zerstörung des Sensors. Lesen Sie vor dem Einsatz des Sensors die ausführliche Betriebsanleitung. Diese finden Sie online auf www.micro-epsilon.de. Hinweise zur CE-Kennzeichnung Für scanCONTROL 30xx gilt: - EU-Richtlinie 2014/30/EU, - EU-Richtlinie 2011/65/EU Der Sensor ist ausgelegt für den Industriebereich.
- Seite 2 LASER KLASSE 3R nach DIN EN 60825-1: 2015-07 Austrittsöffnung P ≤ 30mW, P ≤ 30mW; E ≤ 18mW/cm²; λ = 658nm; F = 0...25kHz, t = 7µs...∞ für Laserstrahlung Laser der Klasse 3R erfordern einen Laserschutzbeauftragten. scanCONTROL 3000 / 3050 Seite 2...
- Seite 3 Der RS422-Anschluss (Pin 11 und 12 des Multifunktionsports) kann wahlweise mit einer der beiden folgenden Konfigurationen betrieben werden: - RS422 (halb-duplex): Programme laden, Sensorsteuerung und Messergebnisse übertragen (Modbus RTU oder ASCII-Format). - Synchronisation/Triggerung: Synchronisation bzw. Triggerung mittels Schaltsignalen. scanCONTROL 3000 / 3050 Seite 3...
- Seite 4 Ethernet-Anschluss, Standardverbindung zum PC RJ45 Stecker 8-pol. Schraubstecker (Sensorseite) Pin-Nr. Farbe Schaltlitze Pin-Nr. 10BaseT, 1000BaseT SCR3000A-x 100BaseTX Weiß (orange) Orange Weiß (grün) Blau Weiß (blau) Grün Weiß (braun) Braun Ansicht: Stiftseite Ansicht: Lötseite (Kabel) Kabelstecker Schraubstecker (A-kodiert) scanCONTROL 3000 / 3050 Seite 4...
-
Seite 5: Systemvoraussetzungen
Spannungsversorgungen galvanisch voneinander getrennt sein. > Beschädigung des Sensors und/oder der Ethernet-Karte! - Es kann eine feste IP-Adresse vergeben werden. Verwenden Sie zur Netzwerkkonfiguration das Programm sensorTOOL. Dieses Programm finden Sie online unter https://www.micro-epsilon.de/download/soft- ware/sensorTOOL.exe. LED-Anzeigen LED Laser LED Data... - Seite 6 Lösen Sie die Verschraubung bevor Sie den Stecker aus der Buchse ziehen Der Sensor darf nur im stromlosen Zustand mit der Peripherie verbunden werden, also nur bei abgeschalteter Betriebsspannung. Der Sensor benötigt für hochge- naue Messungen eine Einlaufzeit von typisch 20 min. scanCONTROL 3000 / 3050 Seite 6...
- Seite 7 Der Zugriff auf die Profildaten von scanCONTROL kann auf folgende Arten erfolgen: - GigEVision und GenICam für digitale Kameras über Ethernet - SDK für schnelle Applikationsintegration (C, C++, C# und andere) Weitere Informationen zum Zugriff auf die Profildaten erfahren Sie in der jeweiligen SDK-Dokumentation. scanCONTROL 3000 / 3050 Seite 7...
-
Seite 8: Weiterführende Informationen
Configuration Tools. Details zu den einzelnen Programmen finden Sie in den jeweiligen Betriebsanleitungen oder in der Betriebsanleitung zu diesem Sensor, Kapitel 6.2. Die Betriebsanleitungen finden Sie Online auf www.micro-epsilon.de. www.micro-epsilon.de MICRO-EPSILON Messtechnik GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland, Tel.
