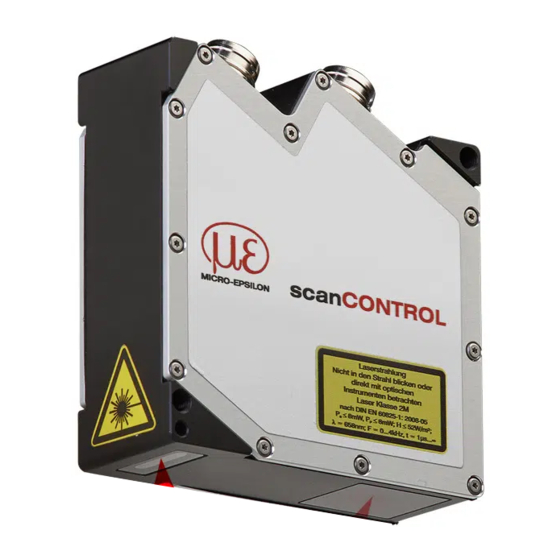

MICRO-EPSILON scanCONTROL 2500 Montageanleitung
Vorschau ausblenden
Andere Handbücher für scanCONTROL 2500:
- Montageanleitung (13 Seiten) ,
- Montageanleitung (17 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
1.
Warnhinweise
Schließen Sie die Spannungsversorgung und das Anzeige-/ Ausgabegerät nach den
Sicherheitsvorschriften für elektrische Betriebsmittel an. Die Versorgungsspannung darf
angegebene Grenzen nicht überschreiten.
> Verletzungsgefahr, Beschädigung oder Zerstörung des Sensors.
Vermeiden Sie Stöße und Schläge auf den Sensor. Vermeiden Sie die dauernde
Einwirkung von Staub und Spritzwasser auf den Sensor. Auf den Sensor dürfen keine
aggressiven Medien (Waschmittel, Kühlemulsionen) einwirken.
> Beschädigung oder Zerstörung des Sensors.
2.
Hinweise zur CE-Kennzeichnung
Für das Messsystem scanCONTROL 25xx gilt:
- EU-Richtlinie 2014/30/EU
- EU-Richtlinie 2011/65/EU
Das Messsystem ist ausgelegt für den Industriebereich.
Das Messsytem erfüllt die Anforderungen, wenn bei Installation und Betrieb die in der
Betriebsanleitung beschriebenen Richtlinien eingehalten werden.
3.
Bestimmungsgemäßes Umfeld
- Schutzart:
- Temperaturbereich:
ƒ Betrieb:
ƒ Lagerung:
- Luftfeuchtigkeit:
scanCONTROL 25xx
Montageanleitung
scanCONTROL
IP65
0 ... +45 °C (bei freier Luftzirkulation)
-20 ... +70 °C
5 - 95 % (nicht kondensierend)
2500 / 2510
Seite 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für MICRO-EPSILON scanCONTROL 2500
Inhaltszusammenfassung für MICRO-EPSILON scanCONTROL 2500
- Seite 1 Montageanleitung scanCONTROL 2500 / 2510 Warnhinweise Schließen Sie die Spannungsversorgung und das Anzeige-/ Ausgabegerät nach den Sicherheitsvorschriften für elektrische Betriebsmittel an. Die Versorgungsspannung darf angegebene Grenzen nicht überschreiten. > Verletzungsgefahr, Beschädigung oder Zerstörung des Sensors. Vermeiden Sie Stöße und Schläge auf den Sensor. Vermeiden Sie die dauernde Einwirkung von Staub und Spritzwasser auf den Sensor.
- Seite 2 Lasersicherheit Die Sensoren scanCONTROL 25xx arbeiten mit einem Halbleiterlaser der Wellenlänge 658 nm (sichtbar/rot). Der Betrieb des Lasers wird optisch durch die LED am Sensor angezeigt, siehe Betriebsanleitung Kap. 3.3. Beim Betrieb der Sensoren sind die einschlägigen Vorschriften nach DIN EN 60825-1 (VDE 0837, Teil 1 von 07/2015) und die in Deutschland gültige Unfallverhütungsvor- schrift „Laserstrahlung“...
- Seite 3 Laser der Klasse 3B sind anzeigepflichtig und ein Laserschutzbeauftragter ist erforder- lich Die Sensoren der Laserklasse 3B erfordern einen externen Schlüsselschalter zur Laserabschaltung, siehe Betriebsanleitung Kapitel 5.2.6. Der Laserbereich ist deutlich erkennbar zu machen und dauerhaft zu kennzeichnen. Während des Betriebs muss der Laserbereich abgegrenzt und gekennzeichnet sein. Strahlfänger Lasereinrichtungen der Klasse 3B erfordern nach EN60825-1 neben dem obligatori- schen Schlüsselschalter einen Strahlabschwächer oder Strahlfänger, um den Laser-...
-
Seite 4: Anschlüsse, Led-Anzeigen
Anschlüsse, LED-Anzeigen 1 Ethernet-Buchse 2 Multifunktionsbuchse (Stromversorgung, I/O) Multifunktionsbuchse Bezeichnung Sensorstecker Kabelfarbe Bemerkung PCR3000-x + 11 V - 30 V DC (Nennwert 24 V); max. 500 mA Blau +Laser on/off Weiß Verfügbar bei Option SI -Laser on/off Braun RS422 Rot-blau RS422 Ein- bzw. - Seite 5 Trigger, Encoder, Mode-Umschaltung Die Schalteingänge des Multifunktionsports können wahlweise als Encoder-, als Triggereingänge oder zum Laden von zuvor gespeicherten User-Modes verwendet werden. Die Signalpegel sind für alle Schalteingänge zwischen TTL-Logik und HTL-Logik schaltbar: - TTL-Pegel: Low 0 V … 0,8 V, High 2,4 V … 5 V, interner Pull-up 10 kΩ gegen 5 V - HTL-Pegel: Low 0 V …...
-
Seite 6: Systemvoraussetzungen
Spannungsversorgungen galvanisch voneinander getrennt sein. > Beschädigung des Sensors und/oder der Ethernet-Karte! - Es kann eine feste IP-Adresse vergeben werden. Verwenden Sie zur Netzwerkkonfiguration das Programm sensorTOOL. Dieses Programm finden Sie online unter www.micro-epsilon.de/download/software/ sensorTOOL.exe. LED-Anzeigen LED laser on Bedeutung Grün... - Seite 7 Montieren Sie den Sensor entsprechend den Montagevorschriften. Installieren Sie die Software. Die Software finden Sie online auf der Produkt- seite des Sensors oder im Bereich Download: www.micro-epsilon.de/2D_3D/la- ser-scanner/Software/downloads/ Folgen Sie dem Dialog durch den Installations- vorgang. A. Lesen der Installationshilfe B.
-
Seite 8: Zugriff Auf Profildaten
Ihr erstes Profil Starten Sie scanCONTROL Configuration Tools. Klicken Sie in der Hauptansicht auf Profile anzeigen. Sollte die Software in der Statuszeile die Fehlermeldung Kein scanCONTROL Sensor gefunden anzeigen, überprüfen Sie die Ethernet-Verbindung zwischen scanCONTROL und PC. Auf der linken Seite können Sie die Einstellungen für Ihre Messaufgabe vornehmen. Die rechte Seite zeigt die gemessenen Profildaten und weitere Informationen zum Messvorgang. - Seite 9 - RS422-Schnittstelle ƒ Modbus RTU-Protokoll ƒ Messwertübertragung im ASCII-Format 2D/3D Gateway Mit dem 2D/3D Gateway können die scanCONTROL SMART Sensoren in verschiedene Feldbussysteme integriert werden. - PROFINET - EtherNet/IP - EtherCAT Alle Messergebnisse, die sich aus der Profilauswertung eines scanCONTROL SMART Sensors ergeben, können über eines dieser Feldbussysteme an eine SPS übertragen werden.
- Seite 10 scanCONTROL 25xx mit 2D/3D Output Unit zur Anbindung an SPS Status der Betriebsspannung 13 14 - Leistungskontakte LINK ETHERNET ACT 1 - System LINK Datenkontakte Ñ Systemversorgung (OUT) 0: WBM 255: DHCP 24 V Versorgung über Leistungskontakte Systemversorgung (In) 24 V 750-626 Leistungskontakte OU-Feldbus-Koppler...
- Seite 11 Status Status 13 14 13 14 DO 2 DO 1 Funktion Fehler DO 8 DO 7 Daten- A1 A2 A1 A2 Datenkontakte kontakte DO 2 DO 1 AO 1 AO 2 A3 A4 D0 4 DO 3 A5 A6 A3 A4 D0 6 DO 5 AO 3...
-
Seite 12: Weiterführende Informationen
Weitere Informationen zum Sensor können Sie in der Betriebsanleitung nachlesen. Diese finden Sie Online unter: www.micro-epsilon.de/download/manuals/man--scanCONTROL-25xx--de.pdf www.micro-epsilon.de MICRO-EPSILON Messtechnik GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland, Tel. +49 (0) 85 42/1 68-0 Your local contact: www.micro-epsilon.com/contact/worldwide/...
