1.
Warnhinweise
Schließen Sie die Spannungsversorgung und das Anzeige-/ Ausgabegerät nach den
Sicherheitsvorschriften für elektrische Betriebsmittel an. Die Versorgungsspannung
darf angegebene Grenzen nicht überschreiten.
> Verletzungsgefahr, Beschädigung oder Zerstörung des Sensors.
Vermeiden Sie Stöße und Schläge auf den Sensor. Vermeiden Sie die dauernde
Einwirkung von Staub und Spritzwasser auf den Sensor. Auf den Sensor dürfen keine
aggressiven Medien (z. B. Waschmittel, Kühlemulsionen) einwirken.
> Beschädigung oder Zerstörung des Sensors.
Lesen Sie vor dem Einsatz des Sensors die ausführliche Betriebsanleitung. Diese
finden Sie online auf www.micro-epsilon.de.
2.
Hinweise zur CE-Kennzeichnung
Für scanCONTROL 26xx/29xx gilt:
- EU-Richtlinie 2014/30/EU
- EU-Richtlinie 2011/65/EU
Der Sensor ist ausgelegt für den Industriebereich. Der Sensor erfüllt die Anforderun-
gen, wenn bei Installation und Betrieb die in der Betriebsanleitung beschriebenen
Richtlinien eingehalten werden.
3.
Bestimmungsgemäßes Umfeld
- Schutzart:
- Temperaturbereich:
ƒ Betrieb:
ƒ Lagerung:
- Luftfeuchtigkeit:
4.
Lieferumfang

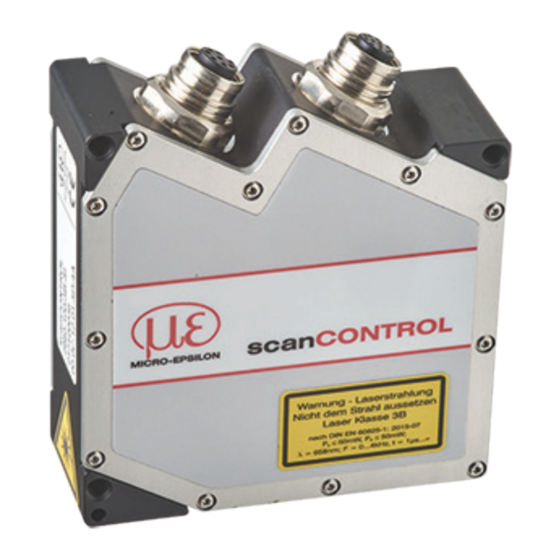

- 1 Sensor scanCONTROL 26xx/29xx mit integriertem Controller
- 1 Multifunktionskabel PCR3000-5, Länge 5 m; für Versorgung, Trigger und RS422;
M12x1 Schraubstecker und freie Kabelenden
- Kalibrierprotokoll / Montageanleitung
- 2 Schutzkappen
Montageanleitung
scanCONTROL
IP65
0 ... +45 °C (bei freier Luftzirkulation)
-20 ... +70 °C
5 - 95 % (nicht kondensierend)
2610/2660/2910/2960

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MICRO-EPSILON scanCONTROL 2610

  • Seite 1 Einwirkung von Staub und Spritzwasser auf den Sensor. Auf den Sensor dürfen keine aggressiven Medien (z. B. Waschmittel, Kühlemulsionen) einwirken. > Beschädigung oder Zerstörung des Sensors. Lesen Sie vor dem Einsatz des Sensors die ausführliche Betriebsanleitung. Diese finden Sie online auf www.micro-epsilon.de. Hinweise zur CE-Kennzeichnung Für scanCONTROL 26xx/29xx gilt: - EU-Richtlinie 2014/30/EU - EU-Richtlinie 2011/65/EU Der Sensor ist ausgelegt für den Industriebereich.
  • Seite 2 Lasersicherheit Die Sensoren scanCONTROL 26xx/29xx arbeiten mit einem Halbleiterlaser der Wel- lenlänge 658 nm (sichtbar/rot). Der Betrieb des Lasers wird optisch durch die LED am Sensor angezeigt, siehe Betriebsanleitung Kap. 3.3. Beim Betrieb der Sensoren sind die einschlägigen Vorschriften nach DIN EN 60825-1 (VDE 0837, Teil 1 von 07/2015) und die in Deutschland gültige Unfallverhütungsvor- schrift „Laserstrahlung“...
  • Seite 3 Laserklasse 3B Die Sensoren sind in die Laserklasse 3B eingeordnet. Der Laser wird gepulst betrie- ben, die maximale optische Leistung ist ≤ 50 mW. Laserstrahlung. Tragen Sie eine geeignete Schutzbrille. Verlet- zung der Augen und der Haut möglich. Am Sensorgehäuse sind folgende Hinweisschilder (Vorder- und Rückseite) ange- bracht: Zusätzlich muss über dem Laseraustritt am Sensorgehäuse...
  • Seite 4: Anschlüsse, Led-Anzeigen

    Anschlüsse, LED-Anzeigen 1 Ethernet-Buchse 2 Multifunktionsbuchse (Stromversorgung, I/O) Multifunktionsbuchse Bezeichnung Sensorstecker Kabelfarbe Bemerkung PCR3000-x + 11 V ... 30 V DC (Nennwert 24 V); max. 500 mA Blau +Laser on/off Weiß Verfügbar bei Option SI -Laser on/off Braun RS422 Rot-blau RS422 Ein- bzw.
  • Seite 5: Trigger, Encoder, Mode-Umschaltung

    RS422, Synchronisation Der RS422-Anschluss (Pin 11 und 12 des Multifunktionsports) kann wahlweise mit einer der beiden folgenden Konfigurationen betrieben werden: - RS422 (halb-duplex): Programme laden, Sensorsteuerung und Messergebnisse übertragen (Modbus RTU oder ASCII-Format) - Synchronisation/Triggerung: Synchronisation bzw. Triggerung mittels Schaltsigna- len.
  • Seite 6: Ethernet-Anschluss, Standardverbindung Zum Pc

    über die Multifunktionsbuchse verwendet, müssen diese beiden Spannungsversorgungen galvanisch voneinander getrennt sein. > Beschädigung des Sensors und/oder der Ethernet-Karte! - Es kann eine feste IP-Adresse vergeben werden. Verwenden Sie zur Netzwerkkonfiguration das Programm sensorTOOL. Dieses Programm finden Sie online unter https://www.micro-epsilon.de/download/ software/sensorTOOL.exe.
  • Seite 7: Led-Anzeigen

    LED-Anzeigen LED laser on Bedeutung Grün Laser eingeschaltet LED state Bedeutung Grün Messung aktiv laser on Grün, blinkt lange Datenübertragung läuft state Grün, blinkt kurz Steuerungszugriffe Rot, blinkt Fehlercode Die state-LED zeigt verschiedene Fehlerzustände durch Blinken an. Wenn einige Sekunden lang kein Blinken erfolgt, ist kein Fehler aufgetreten. Die Bedeutung der Blink-Codes im Fehlerfall entnehmen Sie bitte der Betriebsanleitung, Kap.
  • Seite 8 Montieren Sie den Sensor entsprechend der Montagevorschriften. Installieren Sie die Software. Die Software finden Sie online auf der Produktseite des Sensors oder im Bereich Download: https://www.micro-epsilon. de/2D_3D/laser-scanner/ Software/downloads/. Folgen Sie dem Dialog durch den Ins- tallationsvorgang. A. Lesen der Installationshilfe B.
  • Seite 9: Zugriff Auf Profildaten

    Ihr erstes Profil Starten Sie scanCONTROL Configuration Tools. Klicken Sie in der Hauptansicht auf Profile anzeigen. Sollte die Software in der Statuszeile die Fehlermeldung Kein scanCONTROL Sensor gefunden anzeigen, überprüfen Sie die Ethernet-Verbindung zwischen scanCONTROL und PC. Auf der linken Seite können Sie die Einstellungen für Ihre Messaufgabe vornehmen. Die rechte Seite zeigt die gemessenen Profildaten und weitere Informationen zum Messvorgang.
  • Seite 10 scanCONTROL 26xx/29xx mit scanCONTROL Output Status der Versorgungsspannung 13 14 - Leistungskontakte LINK ETHERNET ACT 1 - System LINK Datenkontakte Ñ Systemversorgung (OUT) 0: WBM 24 V 255: DHCP Versorgung über Leistungskontakte Systemversorgung (In) 24 V 750-626 Leistungskontakte OU-Feldbus-Koppler OU-Filtermodul 13 14 LINK ETHERNET...
  • Seite 11: Unit Zur Anbindung An Eine Sps

    - den Abschnitten „Status- und Fehlermeldungen“ und „Hinweise“ in der Bedie- nungsanleitung zu scanCONTROL Configuration Tools. Details zu den einzelnen Programmen finden Sie in den jeweiligen Betriebsanleitun- gen oder in der Betriebsanleitung zu diesem Sensor, Kapitel 6.2. Die Betriebsanleitun- gen finden Sie Online auf www.micro-epsilon.de.
  • Seite 12: Scancontrol Gateway

    Feldbus verbinden. Die Übertragungsrate der Messwerte beträgt bis zu 500 Hz. Details entnehmen Sie bitte der TechNote T026 (scanCONTROL Feldbus-Integration). www.micro-epsilon.de MICRO-EPSILON Messtechnik GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland, Tel. +49 (0) 85 42/1 68-0 *X9770299.001-A05*...
