Montage

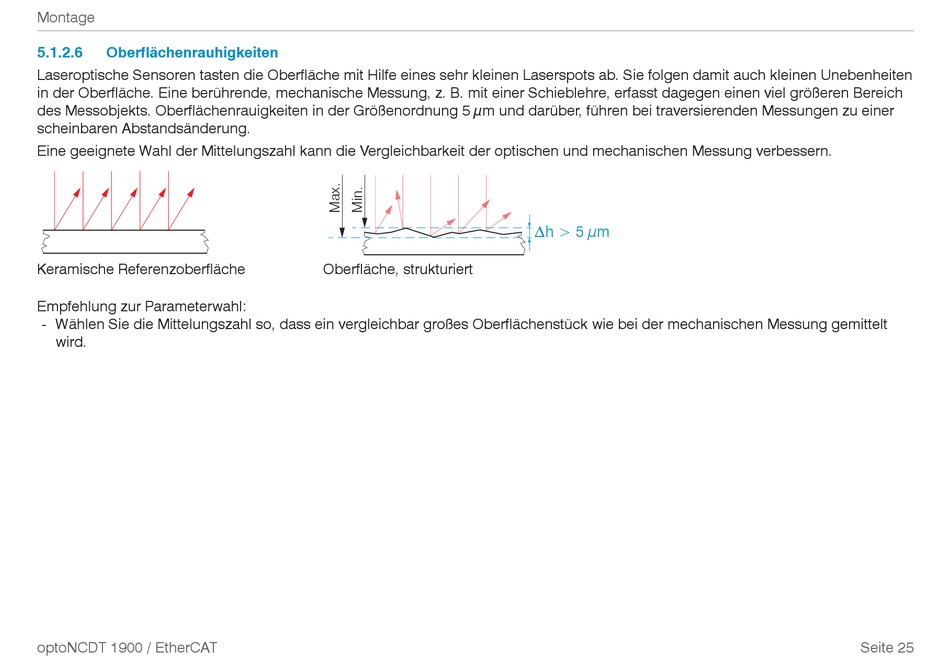

5.1.2.6
Oberflächenrauhigkeiten
Laseroptische Sensoren tasten die Oberfläche mit Hilfe eines sehr kleinen Laserspots ab. Sie folgen damit auch kleinen Unebenheiten
in der Oberfläche. Eine berührende, mechanische Messung, z. B. mit einer Schieblehre, erfasst dagegen einen viel größeren Bereich
des Messobjekts. Oberflächenrauigkeiten in der Größenordnung 5 µm und darüber, führen bei traversierenden Messungen zu einer
scheinbaren Abstandsänderung.
Eine geeignete Wahl der Mittelungszahl kann die Vergleichbarkeit der optischen und mechanischen Messung verbessern.
h > 5 µm
Keramische Referenzoberfläche
Oberfläche, strukturiert
Empfehlung zur Parameterwahl:
- Wählen Sie die Mittelungszahl so, dass ein vergleichbar großes Oberflächenstück wie bei der mechanischen Messung gemittelt
wird.
optoNCDT 1900 / EtherCAT
Seite 25
