POSIDRIVE FDS 4000

3. Mechanische Installation

4. Elektrische Installation

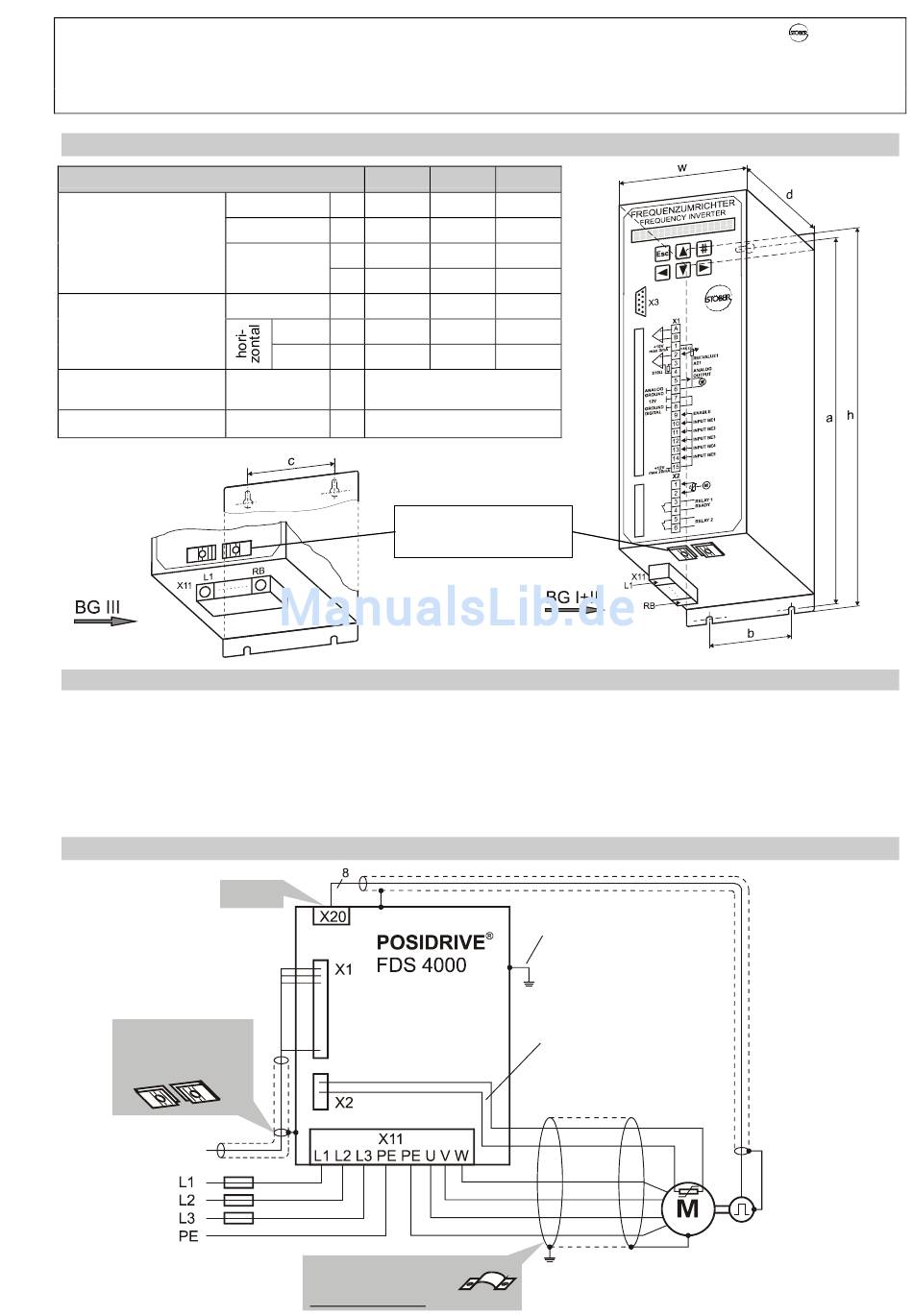

3 MECHANISCHE INSTALLATION
Maße in mm
Höhe
Breite
Frequenzumrichter
Grundplatte
Tiefe
vertikal
Grundplatte
Befestigungslöcher
min. Freiraum zu
benachbarten Einheiten
Schrauben
d1=Gerätetiefe einschließlich Stecker
3.1

Einbauort

• Betrieb nur im geschlossenen Schaltschrank zulässig.
• Umrichter nur in vertikaler Lage installieren.
• Installation oberhalb wärmeerzeugender Geräte vermeiden.
• Für ausreichende Luftzirkulation im Schaltschrank sorgen
(Mindestfreiräume von 100 mm über und unter dem Gerät
beachten!).
4 ELEKTRISCHE INSTALLATION
Kap. 14
EMV-Klemme
für Steuerleitungen
an der Unterseite
BG I BG II
h 300
w 98
d1 176
d2 158
a 282,5 282,5
oben c ---
unten b 70
oben / unten: min. 100
rechts / links: min. 1
EMV-Klemme nur für
Steuerleitungen
Schirm mit einer Schelle
auf der Montageplatte
in Umrichternähe fixieren.
BG III
300 410
98 186
268 268
250 250
392,5
--- 150
70 150
M5
• Einbauort frei von Staub, korrodierenden Dämpfen und
jeglichen Flüssigkeiten (gemäß Verschmutzungsgrad 2
nach EN 60204 / EN 50178).
• Atmosphärische Feuchtigkeit vermeiden.
• Kondensation z.B. durch Antikondensat - Heizer vermeiden.
• Aus EMV-Gründen Montageplatten mit leitfähiger
Oberfläche (z.B. unlackiert) verwenden.
Gehäuse direkt auf
unlackierte Montage-
platte schrauben.
Kaltleiter kann im
Motorkabel mitgeführt
werden (max. 30 m).
STÖBER
ANTRIEBSTECHNIK
3
