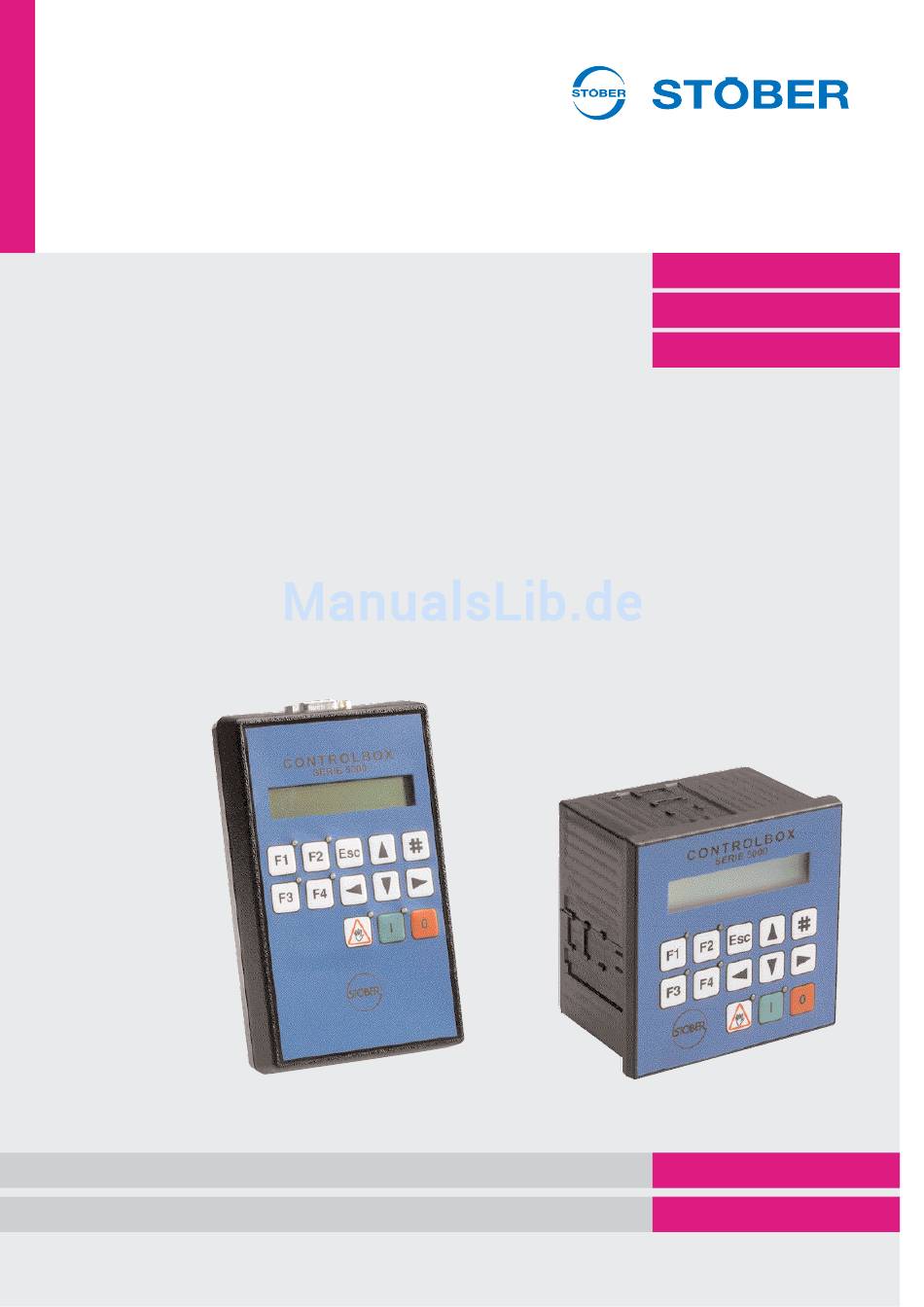

- Seite 1 Controlbox Betriebsanleitung FUNKTIONEN BELEGUNGEN ZUBEHÖR POSIDRIVE ® FAS 4000 ® POSIDRIVE FDS 4000 POSIDYN ® SDS 4000 ® POSIDRIVE MDS5000 POSIDRIVE ® FDS 5000 V 1.3 04/2011...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Controlbox 5000 STÖBER ANTRIEBSTECHNIK Inhaltsverzeichnis 1. Sicherheitshinweise ..........1 Software ................Darstellung von Sicherheitshinweisen ........6 2. Übersicht ..............7 3. Funktionen …..……..........8 Parametrieren und Beobachten mit der Controlbox ….... 8 Funktionstasten F1, F2, F3, und F4 ........10 Parameterspeicher ………..……..…......... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Controlbox 5000 STÖBER ANTRIEBSTECHNIK Sicherheitshinweise Die Umrichter von STÖBER ANTRIEBSTECHNIK GmbH + Co. KG können während ihres Betriebs ihrer Schutzart entsprechend spannungsführende oder rotierende Teile haben. Oberflächen können heiß sein. Halten Sie deshalb die in den folgenden Abschnitten und Punkten aufgeführten Sicherheitshinweise •... - Seite 4 Sicherheitshinweise Controlbox 5000 STÖBER ANTRIEBSTECHNIK Die Umrichter sind nicht für den Einsatz in einem öffentlichen Niederspannungsnetz vorgesehen, das Wohngebiete speist. Es sind Hochfrequenzstörungen zu erwarten, wenn die Umrichter in solch einem Netz eingesetzt werden. Die Umrichter sind ausschließlich für den Betrieb an TN -Netzen vorgesehen. Die Umrichter sind nur für den Gebrauch an Versorgungsstromnetzen geeignet, die bei 480 Volt höchstens einen maximal symmetrischen Nennkurzschlussstrom gemäß...
- Seite 5 Sicherheitshinweise Controlbox 5000 STÖBER ANTRIEBSTECHNIK Elektrotechnikermeister/in • Entsorgung Elektroniker/in • Dazu müssen die gültigen Vorschriften, die gesetzlichen Vorgaben, die Regelwerke, die vorliegende Technische Dokumentation und besonders die darin enthaltenen Sicherheitshinweise sorgfältig gelesen, • verstanden und • beachtet werden. • Transport und Einlagerung Untersuchen Sie die Lieferung sofort nach Erhalt auf etwaige Transportschäden.
-
Seite 6: Entsorgung
Sicherheitshinweise Controlbox 5000 STÖBER ANTRIEBSTECHNIK Zubehör einzubauen. • Gehen Sie für diese Arbeiten folgendermaßen vor: 1. Schalten Sie die Freigabe ab (X1). 2. Schalten Sie die Versorgungsspannungen ab (Leistungsteil- und Steuerteilversorgung, sowie eventuelle Hilfsspannungen für Encoder, Bremse etc.). 3. Sichern Sie den Antriebsregler gegen Wiedereinschalten ab. 4. -
Seite 7: Software
Sicherheitshinweise Controlbox 5000 STÖBER ANTRIEBSTECHNIK Software Nutzung der Software POSITool Mit dem Softwarepaket POSITool kann die Applikationsauswahl, Anpassung von Parametern und Signalbeobachtung der 5. STÖBER Umrichtergeneration vorgenommen werden. Mit der Auswahl einer Applikation und der Übertragung dieser Daten an einen Umrichter wird die Funktionalität festgelegt. Das Programm ist Eigentum der STÖBER ANTRIEBSTECHNIK GmbH + Co. -
Seite 8: Darstellung Von Sicherheitshinweisen
Sicherheitshinweise Controlbox 5000 STÖBER ANTRIEBSTECHNIK Darstellung von Sicherheitshinweisen ACHTUNG Achtung bedeutet, dass ein Sachschaden eintreten kann, falls die genannten Vorsichtsmaßnahmen nicht getroffen werden. VORSICHT Vorsicht mit Warndreieck bedeutet, dass eine leichte Körperverletzung eintreten kann, falls die genannten Vorsichtsmaßnahmen nicht getroffen werden. WARNUNG Warnung bedeutet, dass erhebliche Lebensgefahr eintreten kann, falls die genannten... -
Seite 9: Übersicht

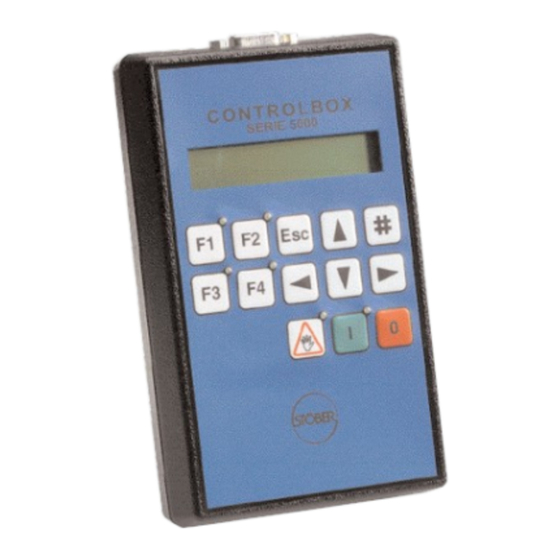

Übersicht Controlbox 5000 STÖBER ANTRIEBSTECHNIK Übersicht ® Die Controlbox der Serie 5000 ist ein Zubehörteil für die Frequenzumrichter POSIDRIVE FDS/FAS ® 4000 und FDS 5000, den Servoumrichter POSIDYN SDS 4000 und den Multifunktionsumrichter MDS 5000. Mit der Controlbox können die Umrichter bedient werden (Beobachtung und Parametrierung). Dies gilt für folgende Geräte ab der angegebenen Version: FDS 4000: ab Gerätesoftware V 4.3D •... -
Seite 10: Funktionen
Funktionen Controlbox 5000 STÖBER ANTRIEBSTECHNIK Funktionen In diesem Kapitel werden die Funktionen der Controlbox beschrieben. Dazu gehören die Funktionstasten, Lokalbetrieb und Parameterspeicher. Information Die genannten Funktionen gelten nicht für jeden Umrichter im gleichen Maße! Die Unterschiede sind in den nachfolgenden Abschnitten beschrieben und müssen beachtet werden! Parametrieren und Beobachten mit der Controlbox FDS 4000... - Seite 11 Funktionen Controlbox 5000 STÖBER ANTRIEBSTECHNIK Menüführung Betriebs- 3000 Upm 1.3 A 4: Freigegeben anzeige Umrichter Motor Maschine Parameter- gruppen Parameter- Wert B20 Steuerart eingabe blinkt 0: U/f-Steuerung Parameter- B26 Motorenc. B26 Motorenc. auswahl 3: X140 3: X140 Änderung übernehmen Änderung verwerfen MDS 5000 und FDS 5000 Am MDS 5000 und FDS 5000 sind neben einem Display und sechs Tasten für die Menüsteuerung zwei weitere Tasten für den Lokalbetrieb integriert.
-
Seite 12: Funktionstasten F1, F2, F3 Und F4
Funktionen Controlbox 5000 STÖBER ANTRIEBSTECHNIK Funktionstasten F1, F2, F3 und F4 FDS 4000, FAS 4000 und SDS 4000 Die Funktionstasten dienen dem unmittelbaren Zugriff auf bis zu vier beliebige Parameter des Grund- geräts (Menüsprünge). Die Zuordnung der Taste zum Parameter erfolgt für die Umrichter FDS 4000, FAS 4000 und SDS 4000 durch die Parameter M50, M60, M70 und M80. -
Seite 13: Lokalbetrieb: Achsen Verfahren
Funktionen Controlbox 5000 STÖBER ANTRIEBSTECHNIK Das Ergebnis „8:DSatz r/o“ bedeutet, dass der Datensatz per CB-Tool (s. Kapitel 4.3) auf Schreib- geschützt gesetzt wurde und nicht geschrieben werden kann. Der Schreibschutz muss mit CB-Tool aufgehoben werden. Um Daten aus der Control box in den Umrichter zu schreiben, ist wie folgt vorzugehen: Daten von der Controlbox in den Umrichter schreiben 1. - Seite 14 Funktionen Controlbox 5000 STÖBER ANTRIEBSTECHNIK Über das Bedienfeld kann der Antrieb mit den Pfeil Tasten in negativer und positiver Richtung gefahren werden. Der Momentenbetrieb des SDS schaltet automatisch auf Drehzahlregler um. Ist A55 auf „1:lokal“ gestellt und der Lokalbetrieb nicht aktiv, bewirkt das Drücken der roten -Taste ein sofortiges Stoppen des Antriebs.
-
Seite 15: Zubehör
Zubehör Controlbox 5000 STÖBER ANTRIEBSTECHNIK Zubehör Verbindungskabel Das Verbindungskabel zwischen Umrichter und Controlbox muss folgende Eigenschaften aufweisen: Technische Daten des Verbindungskabels Steckverbindung Sub-D, 9-polig, eine Seite mit Stiftleiste, eine mit Buchse, 1:1-Verbindung 15 m nach RS-232 / V24-Norm Bei Verwendung eines Kabels mit geringer Betriebskapazität können größere Maximale Länge Längen erreicht werden, z. -
Seite 16: Bediensoftware Cb-Tool
Zubehör Controlbox 5000 STÖBER ANTRIEBSTECHNIK Bediensoftware CB-Tool Das CB-Tool ist eine Anwendung für Windows 95/98/NT. Es dient als Ergänzungssoftware für das FDS-Tool, um die Daten der Controlbox zu verwalten. Das CB-Tool bietet für seine Oberfläche folgende Funktionen: Schreiben von FDS-Tool-Projektierungsdaten in die Controlbox. •... -
Seite 17: Simubox
Zubehör Controlbox 5000 STÖBER ANTRIEBSTECHNIK Simubox Mit dem Programm Simubox können sämtliche Bedienelemente der Controlbox auf einem PC simuliert werden. Die Verbindung zum Umrichter erfolgt über ein Standard-FDS-Kabel, über das ein Umrichter mittels FDS-Tool den Datensatz erhält. Die Simubox kann zusammen mit dem FDS-Tool über die Internetseite geladen www.stoeber.de werden. -
Seite 18: Zubehörübersicht
Zubehör Controlbox 5000 STÖBER ANTRIEBSTECHNIK Zubehörübersicht Controlbox Id.-Nr. Beschreibung 42224 Bediengerät zur Parametrierung und Bedienung der Umrichter. Das Verbindungskabel mit der Länge von 1,5 m ist im Lieferumfang enthalten. 42225 Bediengerät zur Parametrierung und Bedienung der Umrichter. Das Verbindungskabel mit der Länge von 1,5 m ist im Lieferumfang enthalten. -
Seite 19: Beschreibung
Zubehör Controlbox 5000 STÖBER ANTRIEBSTECHNIK CD STÖBER LIBRARY Beschreibung Die CD enthält die Software-Pakete FDS-Tool 441894 (4. STÖBER Umrichtergeneration) und POSITool (5. STÖBER Umrichtergeneration) und löst die CD WELT DER ELEKTRONIK ab. Im Software-Paket FDS-Tool finden Sie die Software CB-Tool und Simubox für die 4. STÖBER Umrichtergeneration. - Seite 20 Notizen STÖBER ANTRIEBSTECHNIK __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ ID 441445.01...
-
Seite 21: Weltweite Kundennähe
