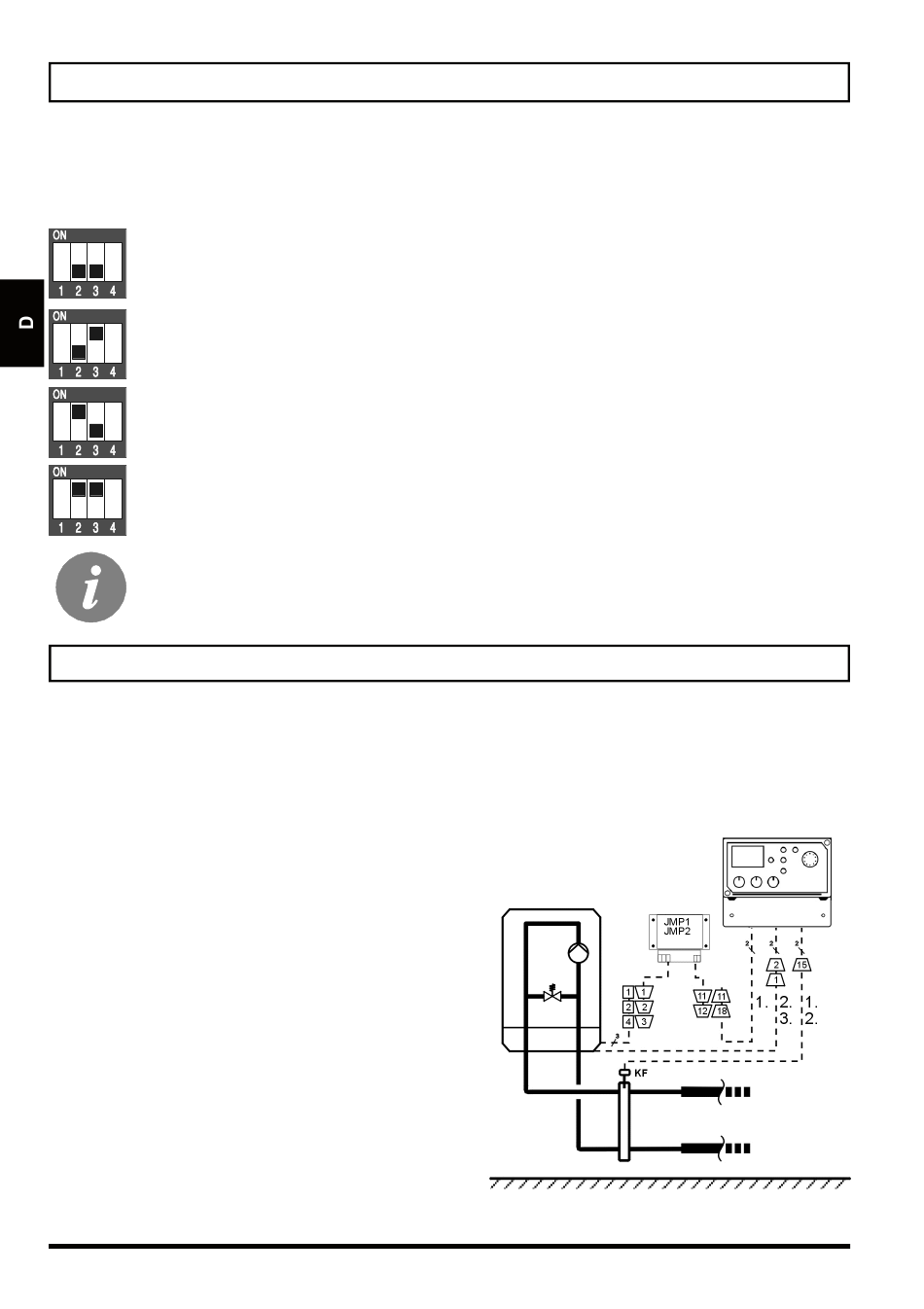

DIREKT- UND MISCHERHEIZKREIS BETRIEB

Regler PROMATIC D10, D20 ermöglicht eine Hydraulikschema mit Mischer- und Direkt-
heizkreis. Wenn Raumeinheit DD2 verwendet ist, must bestimmt werden, welcher Heiz-
kreis mit der Raumeinheit gesteuert wird. Das wird bestimmt mit Kodierschalter S2 und
S3, die befinden sich an der Rückseite der Raumeinheit.
Raumeinheit DD2 bestimmt die Funktion beider Heizkreise
Raumeinheit DD2 bestimmt die Funktion des Direktheizkreises
Raumeinheit DD2 bestimmt die Funktion des Mischerheizkreises
Raumeinheit zeigt nur die Funktion des Reglers.
Die Benutzung des Raumfühlers ist unabhängig von der Einstellung der
Kodierschalter S1 und S3. Sehe Parameter S1.5, S2.1 und S3.1 Einstellungen.

ANSCHLUSS DES DURCHFLUSS-GASKESSELS

Die Durchfluss- Gaskessel können auf drei verschiedene Arten geregelt werden:
1. Mit der Hilfe der Module JMP1 und JMP2 und Anschluss des Kesseltemperaturfühlers
KF. Diese Art des Anschlusses ermöglicht eine stufenlose Regulation von Junkers und
Vaillant Gaskesseln.
2. Mit Anschluss an die Klemmen A.1 und
A.2 für Brenner-Regulation und Anschluss
des Kesseltemperaturfühlers KF. Diese Art
des Anschlusses ermöglicht eine 2-Punkt
ON/OFF Regelungsart und kann für jede Art
von Kesseln gebraucht werden. Die Kessel-
Betriebshysterese muss auf 10 K oder höher
eingestellt werden - Parameter 5.3.
3. Mit Anschluss an die Klemmen A.1 und
A.2 für Brenner-Regulation und Parameter
S5.3=0 Einstellung. Anschluss des Kessel-
fühlers (KF) ist nicht notwendig. Bei dieser
Einstellung schaltet der Regler PROMATIC
D10, D20 den Kessel ein, wenn die Heizung
gebraucht wird. Die Kessel-
Betriebstemperatur wird an dem Kesselregler
eingestellt.
