MONTAGE INS H2 GEHÄUSE
Im H2 Modul (Schaltfeld KSF-Pro) ist eine Öffnung für den Reglereinbau vorgesehen
(Rechte Seite von Gehäuse). Hat das H2 Modul keinen eingebauten Konnektor A (4) und
C (6) und Klemmenleiste GND (5), muss man sie montieren. Dafür brauchen wir zusätzli-
che Komponenten oder wir verwenden die Elemente aus dem H1 Modul. Dann folgt der
Stromkabelanschluss. Am Ende setzen wir das Modul ein und drehen zwei Befestigungs-
schrauben ein.
1
8

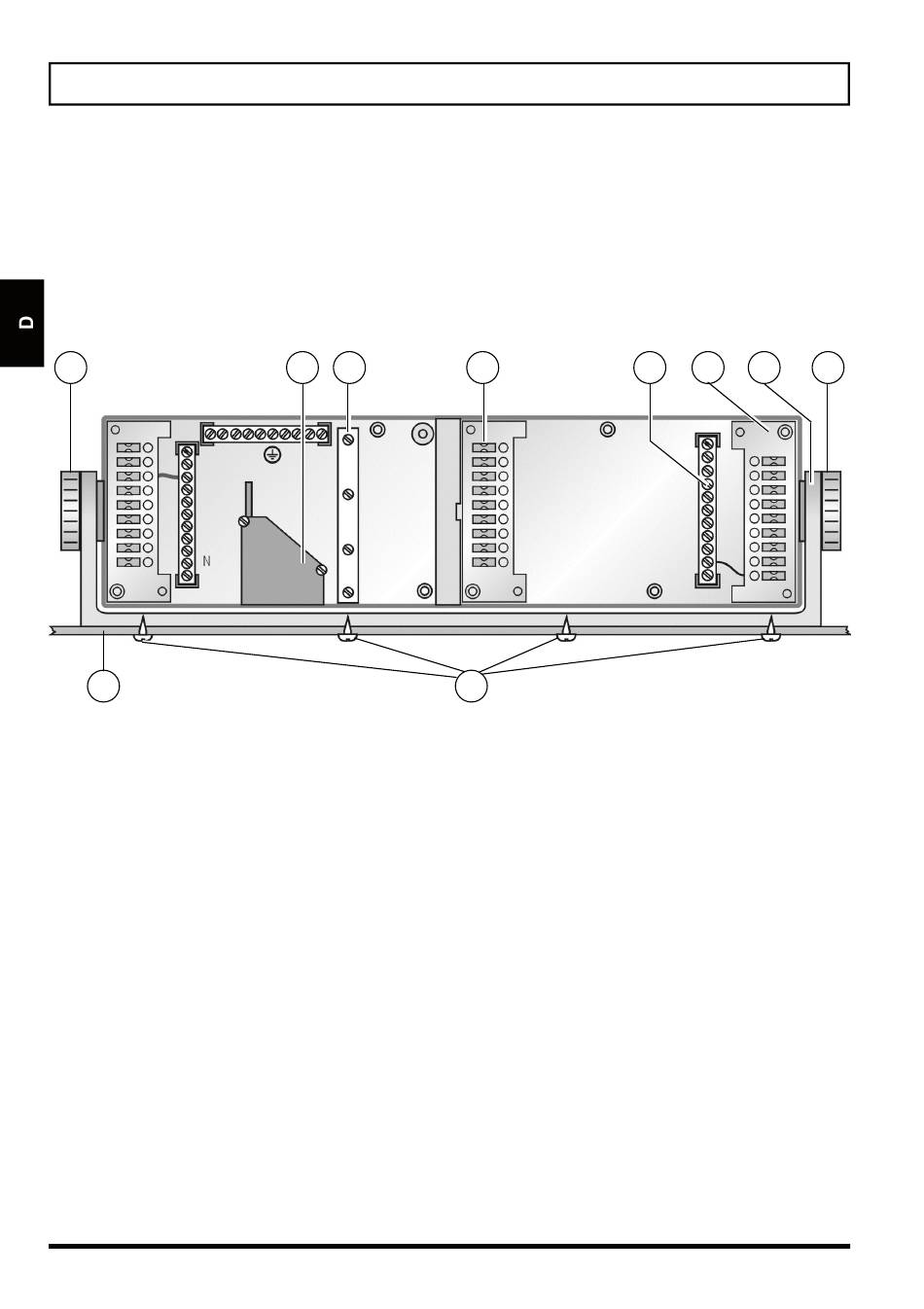

1 - Neigungseinstellungsknöpfe
2 - Kabelzuführungsöffnung
3 - Klemme
4 - Stecker A
5 - Klemmenleiste GND
Montageanleitung
2 3
9
6 - Mehrfachstecker C
7 - H2 Modulhalter
8 - Kesselmantel
9 - Kniping- Schrauben
