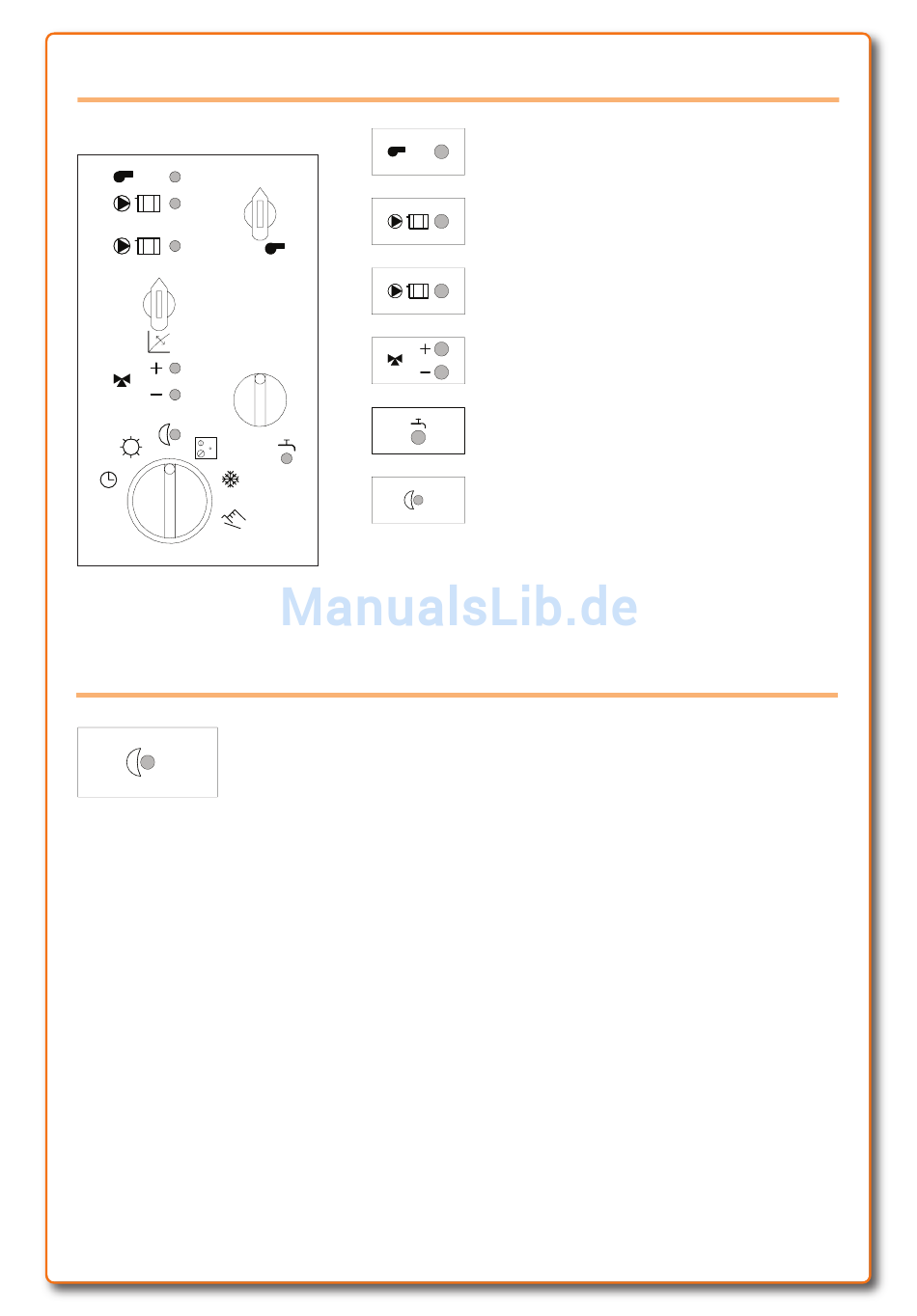

Betriebsanzeigen
Rote LEDs am Regler
40 45 50
35
2
30
25
20
1
min.
1,2
1,4
1,0
1,6
0,8
1,8
0,6
2,0
0,4
2,2
40
30
OFF
Diagnoseanzeige
Wird der Betriebsartenwahlschalter auf Handbetrieb gestellt, dient
diese LED als Fehlerdiagnose für Fühler und dem Zustand der Batterie.
Die LED blinkt im Sekundentakt 16 mal grün oder rot.
Jedem Takt ist ein Element zugeordnet (siehe Tabelle).
Blinkt die LED grün, unterstützt durch ein kurzes Tonsignal, ist das zugeordnete Element
aktiv und in Ordnung.
Blinkt die LED rot, unterstützt durch ein langes Tonsignal, wird ein Fehler signalisiert.
Das entsprechende Element ist defekt oder nicht angeschlossen.
Ausgegebene Werte stehen in Abhängigkeit zur Konfiguration des Reglers.
Takt
Element
1
AF
Außenfühler
2
VF
Vorlauffühler
3
KF
Kesselfühler
4
RLF
Rücklauffühler Heizkreis
5
RF
Raumfühler
6
BF1
Boilerfühler 1
7
RKF Rücklauffühler Kessel
8
BF2
Boilerfühler 2
55
60
65
2
70
1
50
60
70
ON
Brenneranforderung EIN
Heizkreispumpe UWP2 für 2-Punktregler
(ungemischter Heizkreis)
Heizkreispumpe UWP1 bei 3-Punktregler
(gemischter Heizkreis)
Mischer AUF
Mischer ZU
Speicherladepumpe
BLP Brauchwasser EIN
Nachtabsenkung EIN
Diagnoseanzeige
Takt Element
9
FS1
Tagtemperatur Fernbedienung
10
FS2
Nachttemperatur Fernbedienung
11
Batteriezustand der Schaltuhr
12
Element nicht aktiv
13
Verbindung zu Raumeinheit DD2
14
Element nicht aktiv
15
Element nicht aktiv
16
Element nicht aktiv
© SOLARBAYER
GmbH 9
®
