MONTAGE INS H1 GEHÄUSE
1 2
3

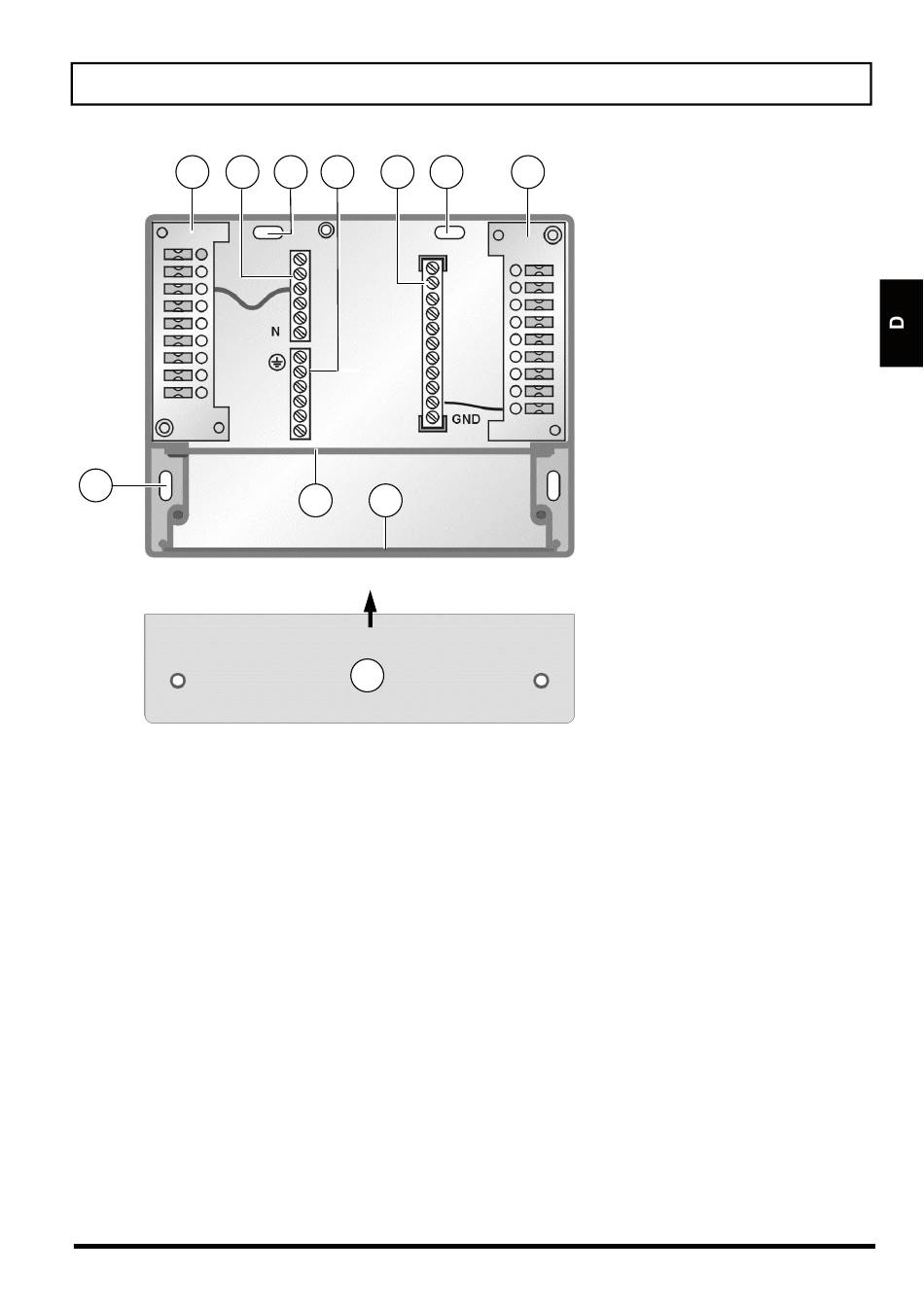

Das H1 Modul montieren Sie mit Befestigungsschrauben an die Wand oder an den Kes-
selmantel. Nehmen Sie zuerst den Deckel, der mit zwei Schrauben über der Zuleitung der
Kabel befestigt ist, ab. Es folgt die Anschließung des Stromkabels. Am Ende befestigen
Sie wieder den Deckel, setzen den Modul- Regler ein und befestigen die Schrauben.
3 4 5 3
7 8
9
125
6
1 - Stecker A
2 - Klemmenleiste N
3 - Befestigungsschrauben -
Öffnungen
4 - Erdung
5 - Klemmenleiste GND
6 - Stecker C
7 - Montagebarriere
8 - Kabeleinführungsplatte
9 - Einführungsöffnung
(für Kabel)
Montageanleitung
