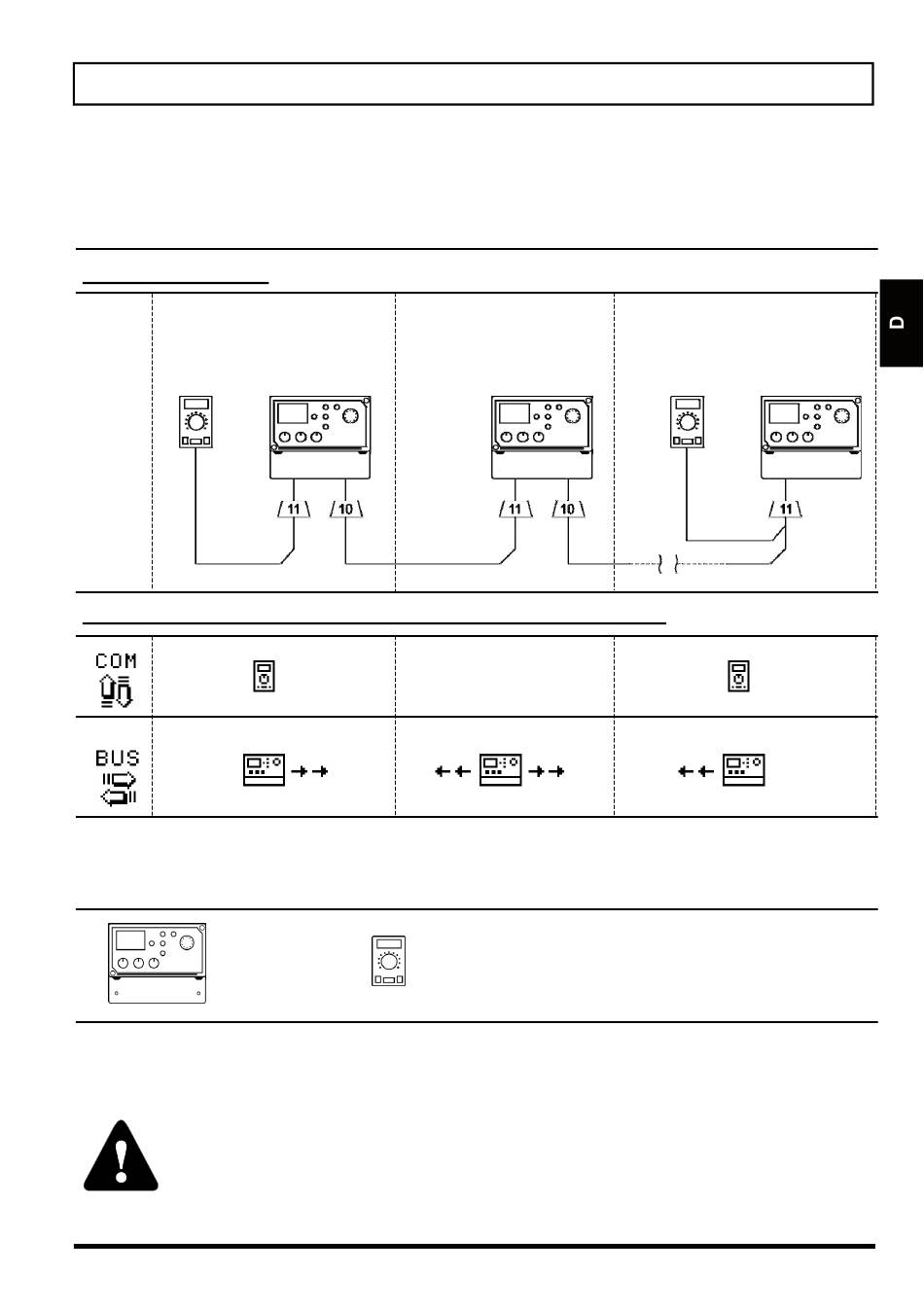

SYSTEMERWEITERUNG AUF MEHRERE HEIZKREISE

Mit der BUS Verbindung können mehrere Regler PROMATIC D10, D20 und CMP25-2
verbunden werden. Der erste Regler steuert die Wärmequellen und misst die Außentem-
peratur; die anderen steuern die Heizkreise.
BUS Verbindungen
Hauptregler
COM
DARSTELLUNG EINER BUS VERBINDUNG AUF DEM HAUPTDISPLAY
LEGENDE:
PROMATIC
D10, D20
Alle BUS Verbindungen auf COM und COM2 sind zweidrahtig, die allgemei-
ne Verbindung ist aber auf GND.
:
COM COM2
BUS
Raumeinheit
DD2
Zwischenregler
COM COM2
129
Letzter Regler
COM COM2
COM
BUS
