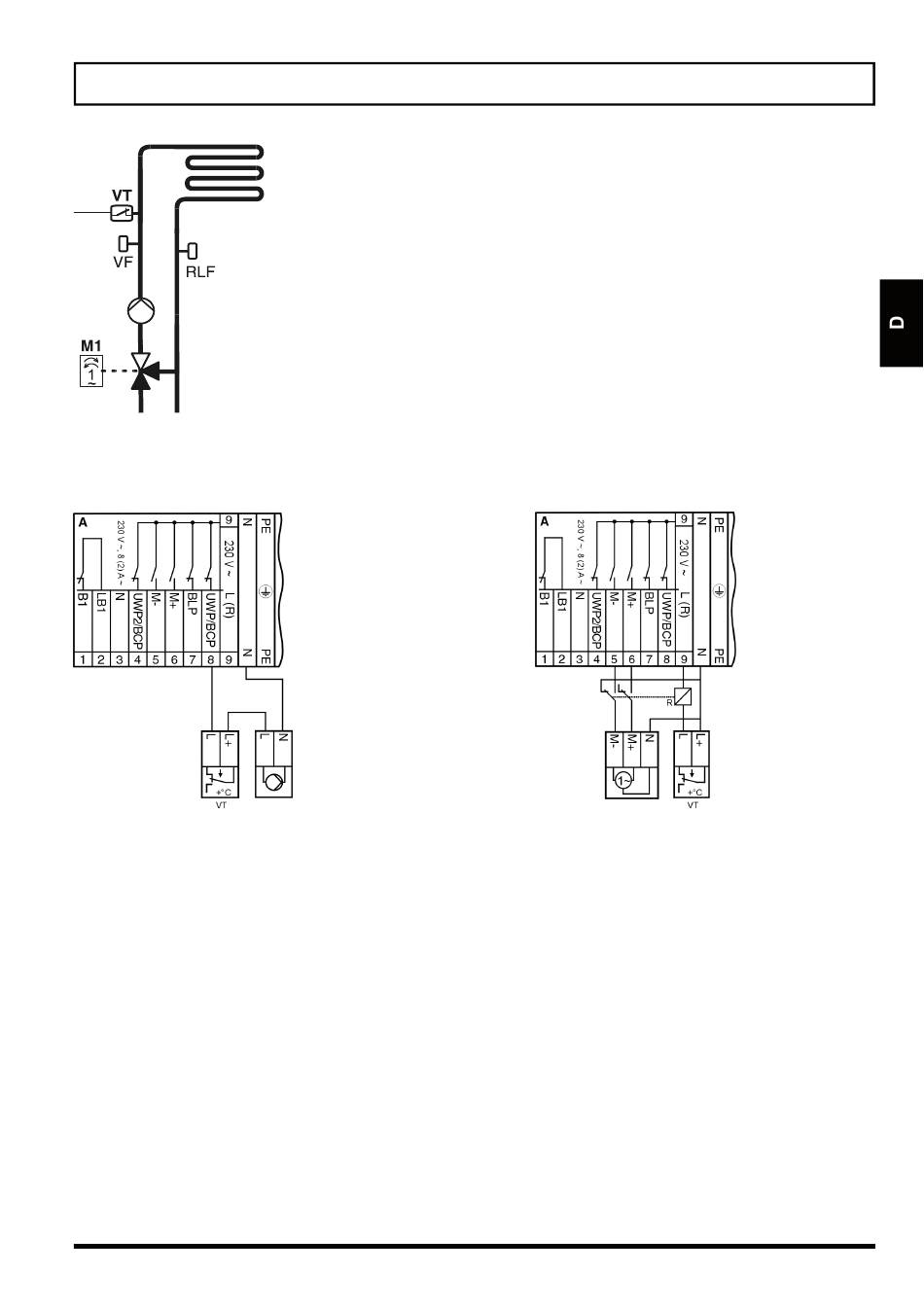

MONTAGE UND ANSCHLUSS DES SICHERHEITSTHERMOSTATS VT

PROMATIC D10, D20
Variante 1:
Brenner schaltet sich aus beim
Überschreiten der Temperatur
Legende: VT - Sicherheitsthermostat, R - Relais 230 V
Bei der Fußbodenheizung wird der Sicherheitsthermostat VT
angeschlossen. Benutzt werden Kapillare, Anlege- oder Taucht-
hermostate mit Umschaltkontakt. Montiert wird der Temperatur-
fühler über der Wasservorlauftemperatur VF. Auf dem Sicher-
heitsthermostat wird die max. zulässige Vorlauftemperatur ein-
gestellt (40 °C und 60 °C), bzw. um 5 K höher als die mindest
Vorlauftemperatur beträgt - Parameter S2.7.
131
PROMATIC D10, D20
Variante 2:
Umwälzpumpe schaltet sich aus
beim Überschreiten der
Temperatur.
~
Montageanleitung
