Montage Des Monitors - Butler Librak280Rtl Betriebsanleitung

1294-M017-1_B
D
Seite 15 von 64

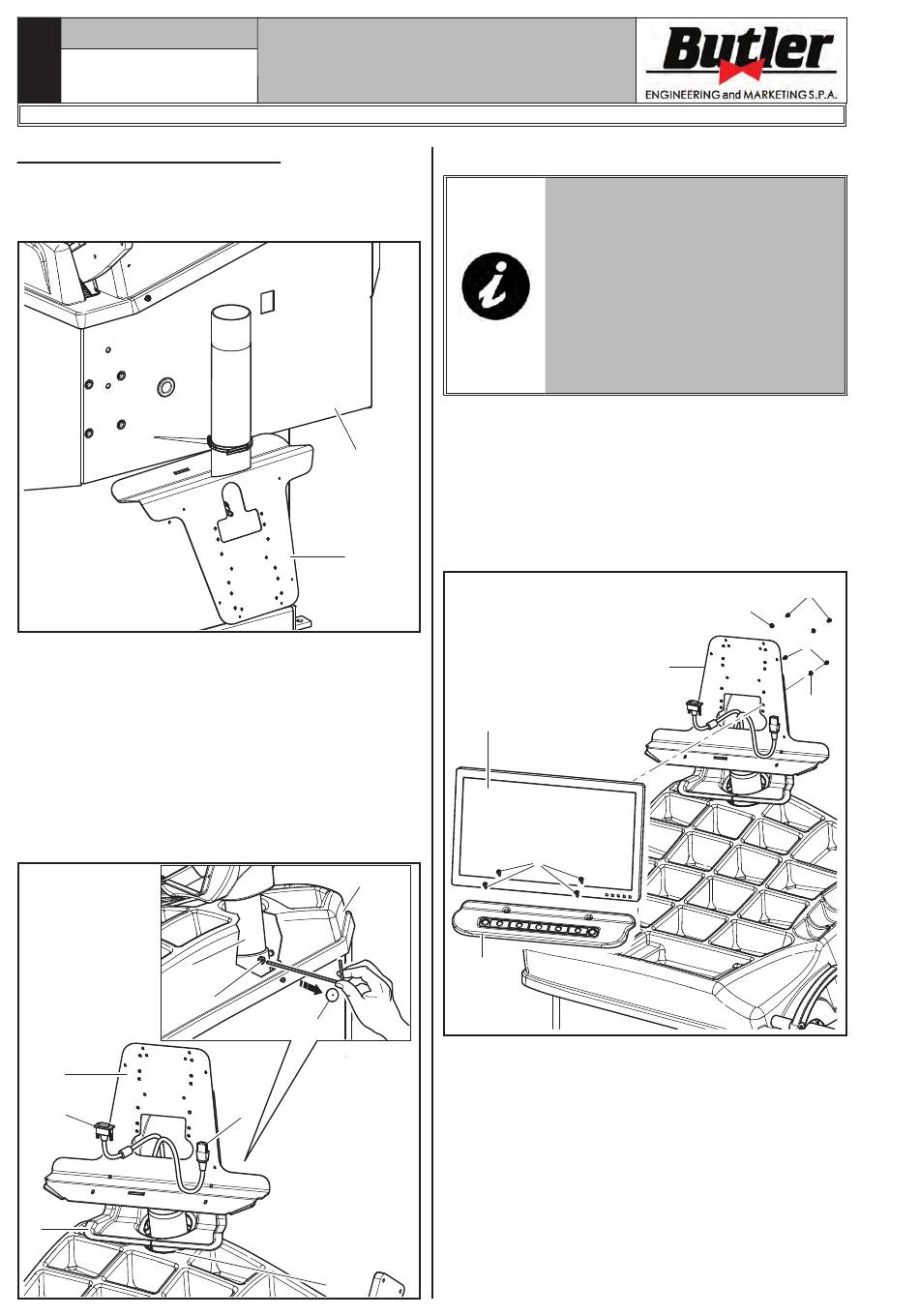

9.3.3 Montage des Monitors

1. Die zwei Schellen schneiden (Abb. 13 Pkt. 1) und
die Halterung (Abb. 13 Pkt. 2) vom Gehäuse be-
freien (Abb. 13 Pkt. 3).
1
Abb. 13
2. Einsetzen Sie den Stützschlauch für den Monitor
(Abb. 14 Pkt. 1) in das voreingestellte Loch auf
dem Brett (Abb. 14 Pkt. 2) beim Einschieben des
Gehäuses (Abb. 14 Pkt. 3) und mit der Kabel im
Inneren (Abb. 14 Pkt. 4).
3. Entfernen Sie den gelieferten Deckel (Abb. 14
Pkt. 5) von dem Brett (Abb. 14 Pkt. 2) und blo-
ckieren Sie den Stützschlauch für den Monitor
(Abb. 14 Pkt. 1) durch Anziehen den vorberei-
teten Zapfen (Abb. 14 Pkt. 6) an der Rückseite.
Den Deckel (Abb. 14 Pkt. 5) wieder montieren.
Abb. 14
1
1
4
3
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK280RTL - LIBRAK280PRTL - LIBRAK280RTLC - LIBRAK280PRTLC
3
2
2
6
5
4
2
4. Verbinden Sie den Kabel mit der Tastatur.
KABEL 1 (ROTES ODER BLAUES)
MUSS DEM KONTAKT 1 DES VER-
BINDERS DER TASTATUR ENT-
SPRECHEN (MIT EINEM KLEINEN
PFEIL GEKENNZEICHNET).
MAN KANN DEN BETRIEB DER
TASTATUR PRÜFEN. IM FALL
VON UMGEKEHRTER POLARITÄT,
FUNKTIONIERT DIE TASTATUR
NICHT KORREKT, ABER GIBT ES
KEINE BESCHÄDIGTE TEIL.
5. Schließen Sie die Stecker an den Energiequellen
und Monitor-Signal. Die Kabeln durch den Löcher
in der Halterung gehen lassen.
6. Den Monitor (Abb. 15 Pkt. 1) und die Tastatur
(Abb. 15 Pkt. 2) an die Halterung (Abb. 15
Pkt. 3) mit den mitgelieferten Schrauben (Abb. 15
Pkt. 4 und 5) und Scheiben (Abb. 15 Pkt. 6)
montieren.
Abb. 15
1
5
2
4
6
4
3
6
