LIBRAK355 - LIBRAK355P - LIBRAK355S - LIBRAK355PS - LIBRAK355WS - LIBRAK355PWS

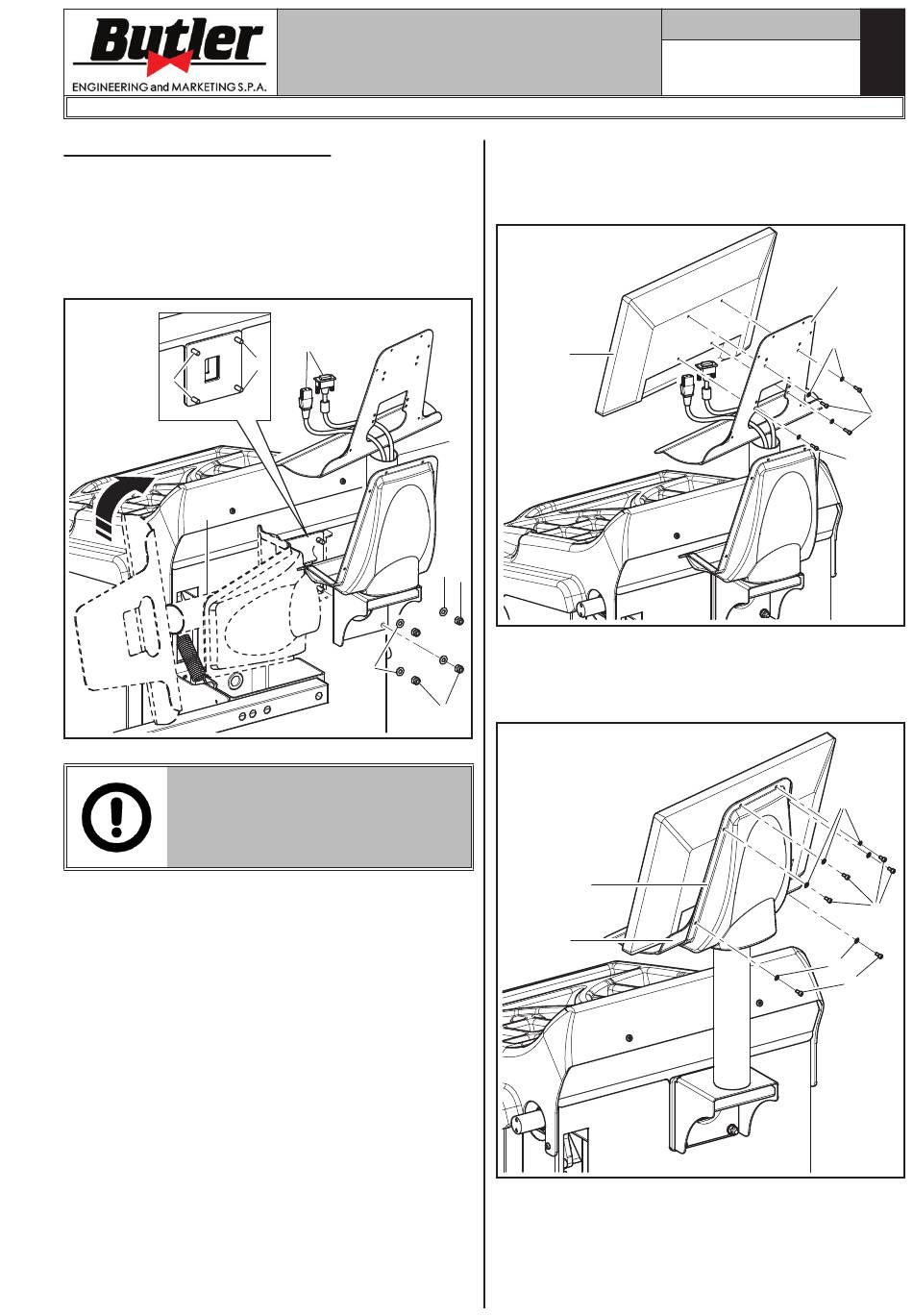

9.3.7 Montage des Monitors
1. Die Muttern (Abb. 22A Pkt. 1) und die Scheiben
(Abb. 22A Pkt. 2) von den Schrauben (Abb. 22A
Pkt. 3) abschrauben. Das Stützschlauch (Abb. 22A
Pkt. 4) um 90° gedreht montieren. Dann die vorher
gelockerten Muttern und Scheiben wieder schrau-
ben.
3
4
WÄHREND DIESES VERFAHRENS
ACHTEN SIE BESONDERS AUF
DAS NETZ/SIGNALKABEL DES
MONITORS (ABB. 22A PKT. 5) UM
ES NICHT ZU SCHADEN.
2. Schließen Sie die Stecker an den Energiequellen
und Monitor-Signal. Verbinden Sie den Kabel mit
der Tastatur.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Abb. 22A
5
3
2
3. Den Monitor befestigen (Abb. 23A Pkt. 1) an der
Halterung (Abb. 23A Pkt. 2) mit den mitgeliefer-
ten Schrauben (Abb. 23A Pkt. 3) und Scheiben
(Abb. 23A Pkt. 4).
1
4
2
1
4. Montieren Sie das Gehäuse (Abb. 24A Pkt. 1)
an der Halterung (Abb. 24A Pkt. 2) mit den 6
mitgelieferten Schrauben (Abb. 24A Pkt. 3) und
Scheiben (Abb. 24A Pkt. 4).
1
Abb. 24A
1
2
1297-M008-4_B
Seite 18 von 68
Abb. 23A
2
4
4
4
D
3
3
3
