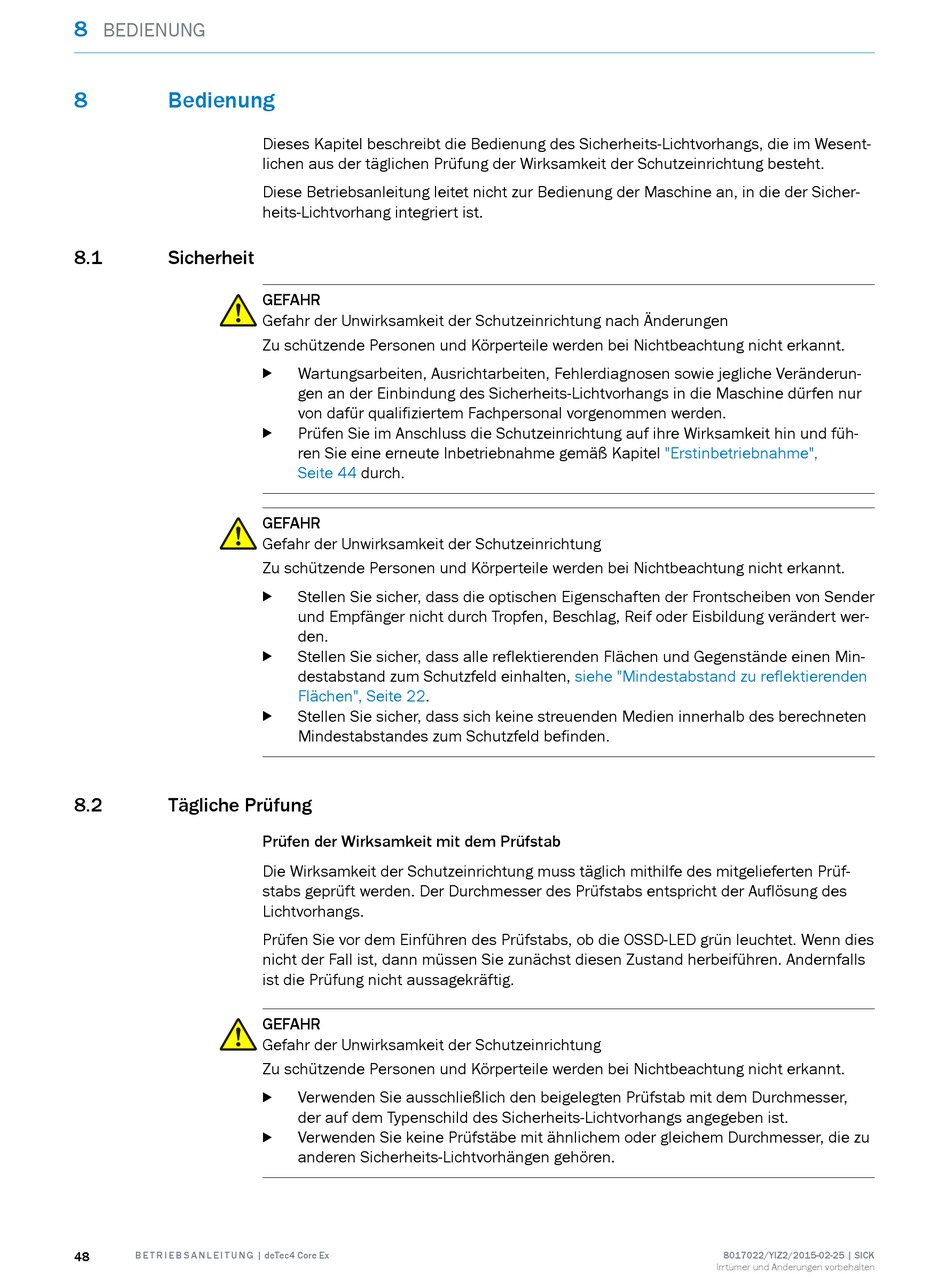

8

BEDIENUNG

8 Bedienung
8.1

Sicherheit

8.2 Tägliche Prüfung
48 B E T R I E B S A N L E I T U N G | deTec4 Core Ex
Dieses Kapitel beschreibt die Bedienung des Sicherheits-Lichtvorhangs, die im Wesent‐
lichen aus der täglichen Prüfung der Wirksamkeit der Schutzeinrichtung besteht.
Diese Betriebsanleitung leitet nicht zur Bedienung der Maschine an, in die der Sicher‐
heits-Lichtvorhang integriert ist.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung nach Änderungen
Zu schützende Personen und Körperteile werden bei Nichtbeachtung nicht erkannt.
Wartungsarbeiten, Ausrichtarbeiten, Fehlerdiagnosen sowie jegliche Veränderun‐
b
gen an der Einbindung des Sicherheits-Lichtvorhangs in die Maschine dürfen nur
von dafür qualifiziertem Fachpersonal vorgenommen werden.
Prüfen Sie im Anschluss die Schutzeinrichtung auf ihre Wirksamkeit hin und füh‐
b
ren Sie eine erneute Inbetriebnahme gemäß Kapitel
Seite 44 durch.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung nicht erkannt.
Stellen Sie sicher, dass die optischen Eigenschaften der Frontscheiben von Sender
b
und Empfänger nicht durch Tropfen, Beschlag, Reif oder Eisbildung verändert wer‐
den.
Stellen Sie sicher, dass alle reflektierenden Flächen und Gegenstände einen Min‐
b
destabstand zum Schutzfeld einhalten,
Flächen", Seite 22.
Stellen Sie sicher, dass sich keine streuenden Medien innerhalb des berechneten
b
Mindestabstandes zum Schutzfeld befinden.
Prüfen der Wirksamkeit mit dem Prüfstab
Die Wirksamkeit der Schutzeinrichtung muss täglich mithilfe des mitgelieferten Prüf‐
stabs geprüft werden. Der Durchmesser des Prüfstabs entspricht der Auflösung des
Lichtvorhangs.
Prüfen Sie vor dem Einführen des Prüfstabs, ob die OSSD-LED grün leuchtet. Wenn dies
nicht der Fall ist, dann müssen Sie zunächst diesen Zustand herbeiführen. Andernfalls
ist die Prüfung nicht aussagekräftig.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung nicht erkannt.
Verwenden Sie ausschließlich den beigelegten Prüfstab mit dem Durchmesser,
b
der auf dem Typenschild des Sicherheits-Lichtvorhangs angegeben ist.
Verwenden Sie keine Prüfstäbe mit ähnlichem oder gleichem Durchmesser, die zu
b
anderen Sicherheits-Lichtvorhängen gehören.
"Erstinbetriebnahme",
siehe "Mindestabstand zu reflektierenden
8017022/YIZ2/2015-02-25 | SICK
Irrtümer und Änderungen vorbehalten
