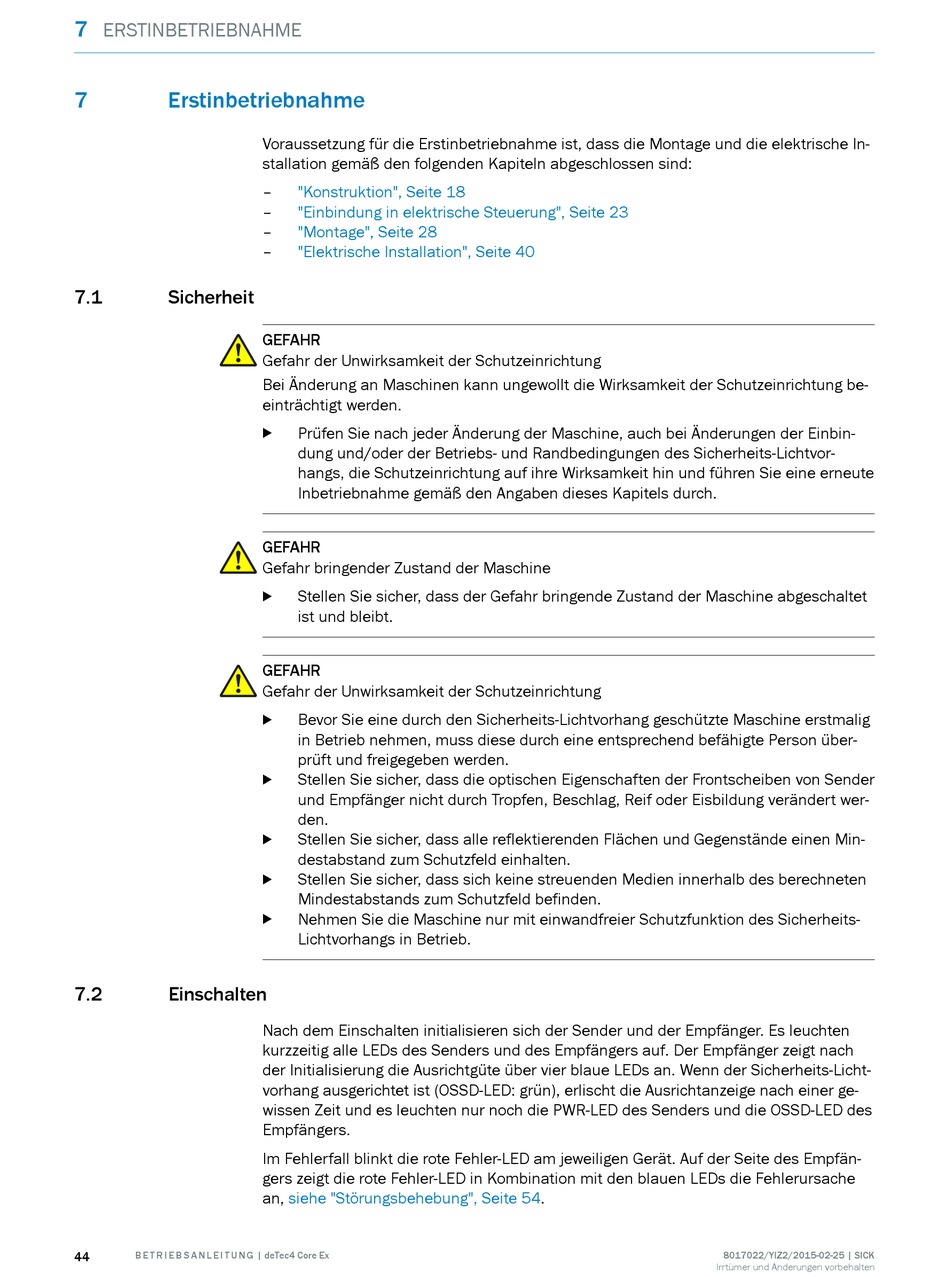

ERSTINBETRIEBNAHME

7 Erstinbetriebnahme
7.1

Sicherheit

7.2

Einschalten

44 B E T R I E B S A N L E I T U N G | deTec4 Core Ex
Voraussetzung für die Erstinbetriebnahme ist, dass die Montage und die elektrische In‐
stallation gemäß den folgenden Kapiteln abgeschlossen sind:
– "Konstruktion", Seite 18
– "Einbindung in elektrische Steuerung", Seite 23
– "Montage", Seite 28
– "Elektrische Installation", Seite 40
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Bei Änderung an Maschinen kann ungewollt die Wirksamkeit der Schutzeinrichtung be‐
einträchtigt werden.
Prüfen Sie nach jeder Änderung der Maschine, auch bei Änderungen der Einbin‐
b
dung und/oder der Betriebs- und Randbedingungen des Sicherheits-Lichtvor‐
hangs, die Schutzeinrichtung auf ihre Wirksamkeit hin und führen Sie eine erneute
Inbetriebnahme gemäß den Angaben dieses Kapitels durch.
GEFAHR
Gefahr bringender Zustand der Maschine
Stellen Sie sicher, dass der Gefahr bringende Zustand der Maschine abgeschaltet
b
ist und bleibt.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Bevor Sie eine durch den Sicherheits-Lichtvorhang geschützte Maschine erstmalig
b
in Betrieb nehmen, muss diese durch eine entsprechend befähigte Person über‐
prüft und freigegeben werden.
Stellen Sie sicher, dass die optischen Eigenschaften der Frontscheiben von Sender
b
und Empfänger nicht durch Tropfen, Beschlag, Reif oder Eisbildung verändert wer‐
den.
Stellen Sie sicher, dass alle reflektierenden Flächen und Gegenstände einen Min‐
b
destabstand zum Schutzfeld einhalten.
Stellen Sie sicher, dass sich keine streuenden Medien innerhalb des berechneten
b
Mindestabstands zum Schutzfeld befinden.
Nehmen Sie die Maschine nur mit einwandfreier Schutzfunktion des Sicherheits-
b
Lichtvorhangs in Betrieb.
Nach dem Einschalten initialisieren sich der Sender und der Empfänger. Es leuchten
kurzzeitig alle LEDs des Senders und des Empfängers auf. Der Empfänger zeigt nach
der Initialisierung die Ausrichtgüte über vier blaue LEDs an. Wenn der Sicherheits-Licht‐
vorhang ausgerichtet ist (OSSD-LED: grün), erlischt die Ausrichtanzeige nach einer ge‐
wissen Zeit und es leuchten nur noch die PWR-LED des Senders und die OSSD-LED des
Empfängers.
Im Fehlerfall blinkt die rote Fehler-LED am jeweiligen Gerät. Auf der Seite des Empfän‐
gers zeigt die rote Fehler-LED in Kombination mit den blauen LEDs die Fehlerursache
an, siehe "Störungsbehebung", Seite 54.
