4.4.3

Schaltungsbeispiele

4.5 Prüfkonzept
8020446/1HCF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
Schaltungsbeispiel an RLY3-OSSD2 mit Wiederanlaufsperre und Schützkontrolle
+24 V DC F0
s
1
+24 V DC
2
n.c.
4
n.c.
3
0 V
5
n.c.
0 V DC
2) PELV

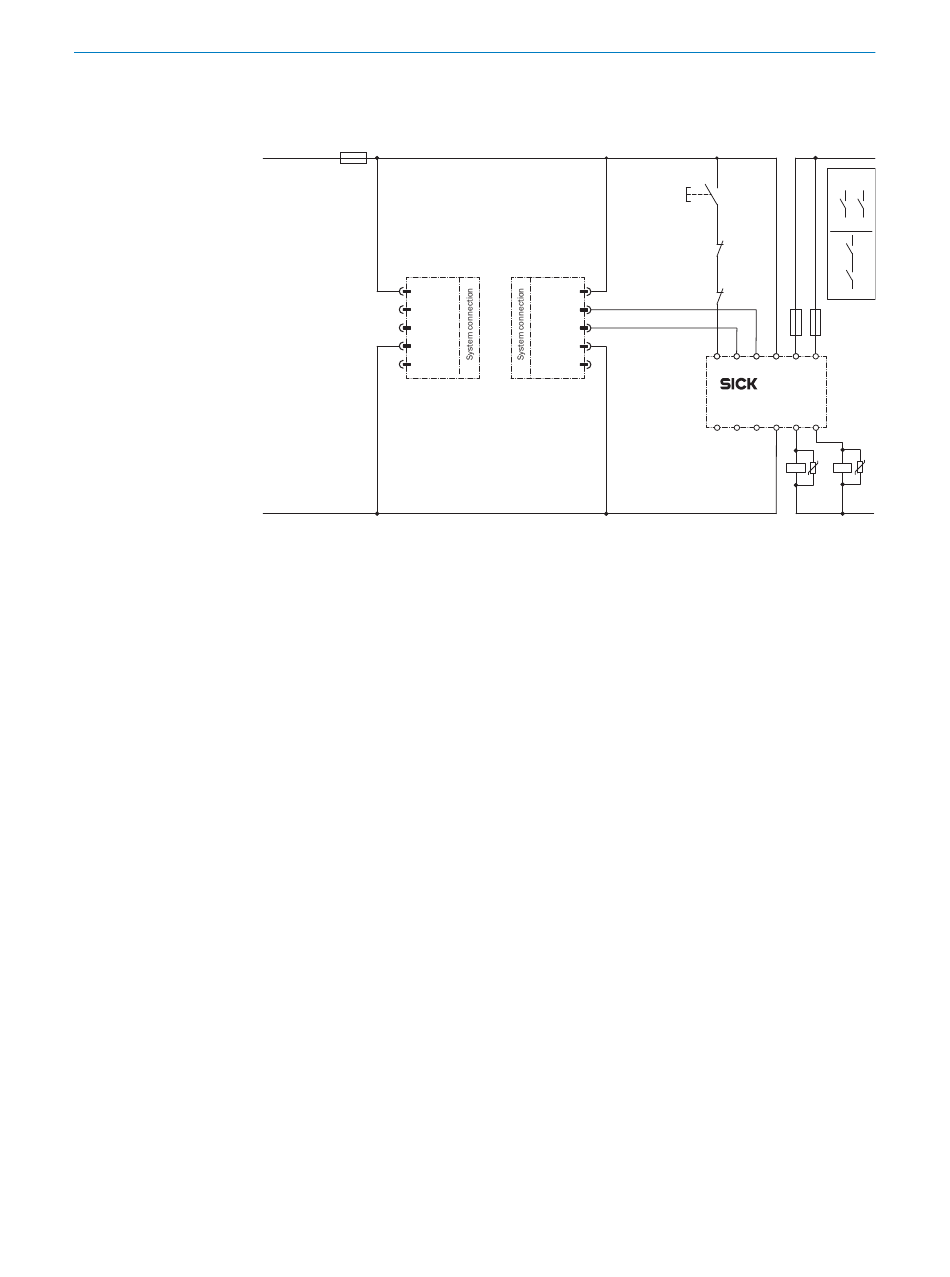

Abbildung 14: Schaltungsbeispiel an RLY3-OSSD2 mit Wiederanlaufsperre und Schützkontrolle
1) Ausgangskreise: Diese Kontakte müssen in die Steuerung so eingebunden werden, dass
bei geöffnetem Ausgangskreis der Gefahr bringende Zustand aufgehoben wird. Bei den
Kategorien 4 und 3 muss diese Einbindung zweikanalig (x-, y-Pfade) erfolgen. Typ-2-
Geräte sind geeignet zum Einsatz bis PL c. Das einkanalige Einfügen in die Steuerung
(z-Pfad) ist nur bei einkanaliger Steuerung und unter Berücksichtigung der Risikoanalyse
möglich.
2) Sichere Schutzkleinspannung SELV/PELV.
Aufgabe
• Anbindung einer Mehrstrahl-Sicherheitslichtschranke deTem4 Core an ein Sicher‐
heitsschaltgerät RLY3-OSSD2. Betriebsart: mit Wiederanlaufsperre und Schütz‐
kontrolle.
Wirkungsweise
• Bei freiem Lichtweg führen die Ausgänge OSSD1 und OSSD2 Spannung. Bei feh‐
lerfreier Ruhelage von K1 und K2 ist das System einschaltbereit. Durch Betätigen
von S1 (Taste wird betätigt und losgelassen) wird das RLY3-OSSD2 eingeschaltet.
Die Ausgänge (Kontakte 13 – 14 und 23 – 24) schalten die Schütze K1 und K2
ein. Bei einer Unterbrechung des Lichtwegs schalten die Ausgänge OSSD1 und
OSSD2 das RLY3-OSSD2 aus. Die Schütze K1 und K2 werden ausgeschaltet.

Fehlerbetrachtung

• Querschlüsse und Kurzschlüsse der OSSDs werden erkannt und führen zum
Verriegelungszustand (Lock-out). Das Fehlverhalten eines der Schütze K1 oder
K2 wird erkannt. Die Ausschaltfunktion bleibt erhalten. Bei Manipulation (z.B.
Festklemmen) der Taste S1 gibt das RLY3-OSSD2 die Ausgangsstromkreise nicht
wieder frei.
Der Hersteller der Maschine und der Betreiber müssen alle erforderlichen Prüfungen
festlegen. Die Festlegung muss auf Grundlage der Einsatzbedingungen und der Risiko‐
beurteilung erfolgen und in nachvollziehbarer Weise dokumentiert werden.
r
1
+24 V DC
2
OSSD1
4
OSSD2
3
0 V
5
n.c.
deTec2 Core
deTec4 Core
B E T R I E B S A N L E I T U N G | deTem4 Core
PROJEKTIERUNG
1)
x
S1
k1 k2
x
k1
k1
k2
k2
F2 F1
S1 I1 I2 A1 23 13
RLY3-OSSD2
R1 Y1 Y2 A2 24 14
K2 K1
E243749/02/2020-07-10
4
L+
y
y
z
z
L–
23
