PROJEKTIERUNG
4.3.3 Mindestabstand zu reflektierenden Flächen
22 B E T R I E B S A N L E I T U N G | deTec4 Core Ex
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Reflektierende Flächen und streuende Medien können dazu führen, dass zu schützen‐
de Personen oder Körperteile umspiegelt werden und daher unerkannt bleiben.
Stellen Sie sicher, dass alle reflektierenden Flächen und Gegenstände einen Min‐
b
destabstand zum Schutzfeld einhalten.
Stellen Sie sicher, dass sich keine streuenden Medien innerhalb des berechneten
b
Mindestabstandes zum Schutzfeld befinden.
Die Lichtstrahlen des Senders können von reflektierenden Flächen sowie von streuen‐
den Medien abgelenkt werden. Dies kann zum Nichterkennen eines Objektes führen.
Daher müssen alle reflektierenden Flächen und Gegenstände (z. B. Materialbehälter,
Maschinentisch, etc.) einen Mindestabstand a zum Schutzfeld einhalten. Dieser Min‐
destabstand a muss nach allen Seiten zum Schutzfeld eingehalten werden. Dies gilt so‐
wohl in horizontaler, vertikaler und schräger Richtung als auch an den Enden des Si‐
cherheits-Lichtvorhangs.
Stellen Sie sicher, dass sich keine streuenden Medien innerhalb des berechneten Min‐
destabstandes zum Schutzfeld befinden.
Der Mindestabstand a ist abhängig vom Abstand D zwischen Sender und Empfänger
(Schutzfeldbreite).

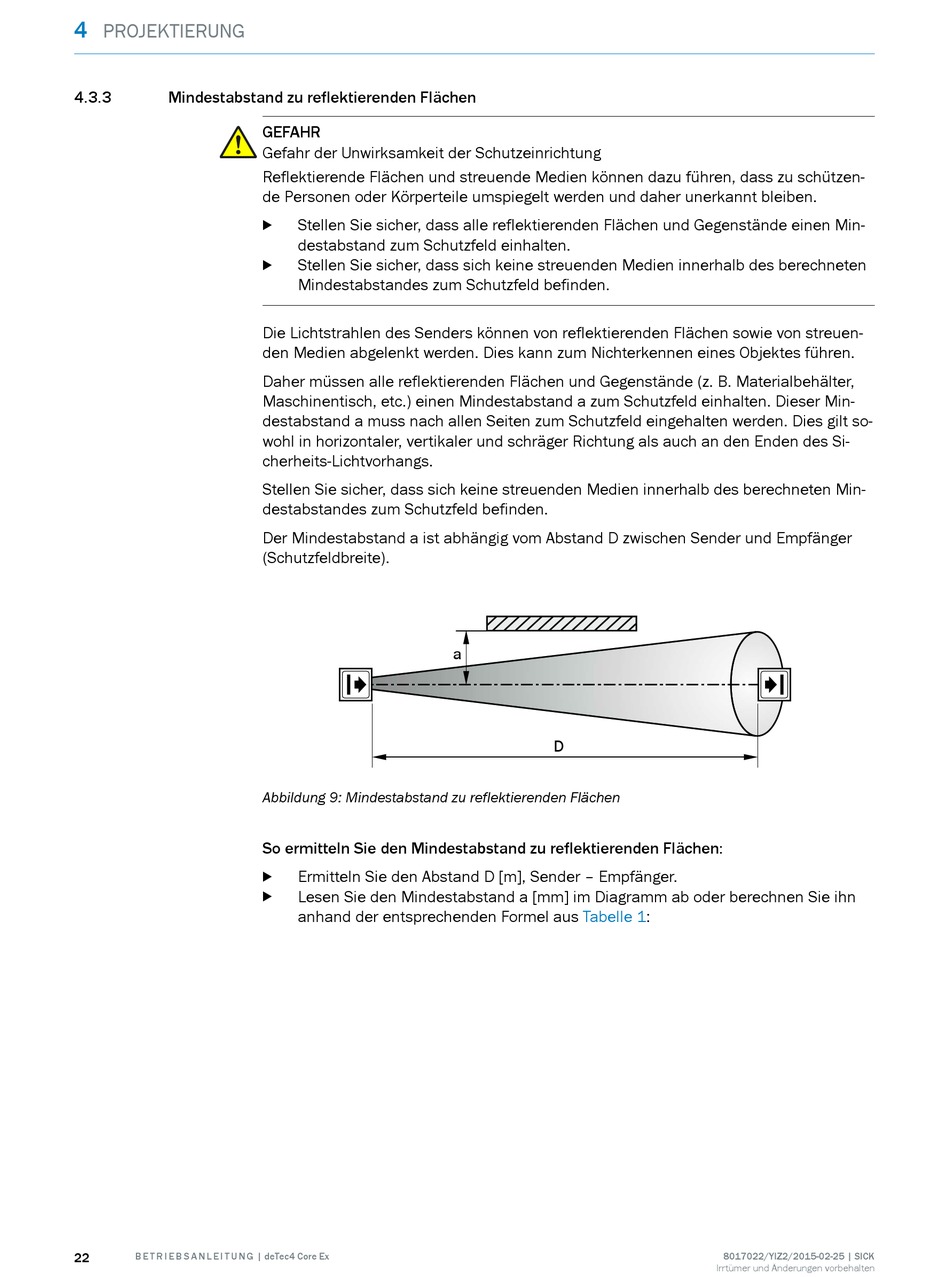

Abbildung 9: Mindestabstand zu reflektierenden Flächen
So ermitteln Sie den Mindestabstand zu reflektierenden Flächen:
Ermitteln Sie den Abstand D [m], Sender – Empfänger.
b
Lesen Sie den Mindestabstand a [mm] im Diagramm ab oder berechnen Sie ihn
b
anhand der entsprechenden Formel aus
a
D
Tabelle 1:
