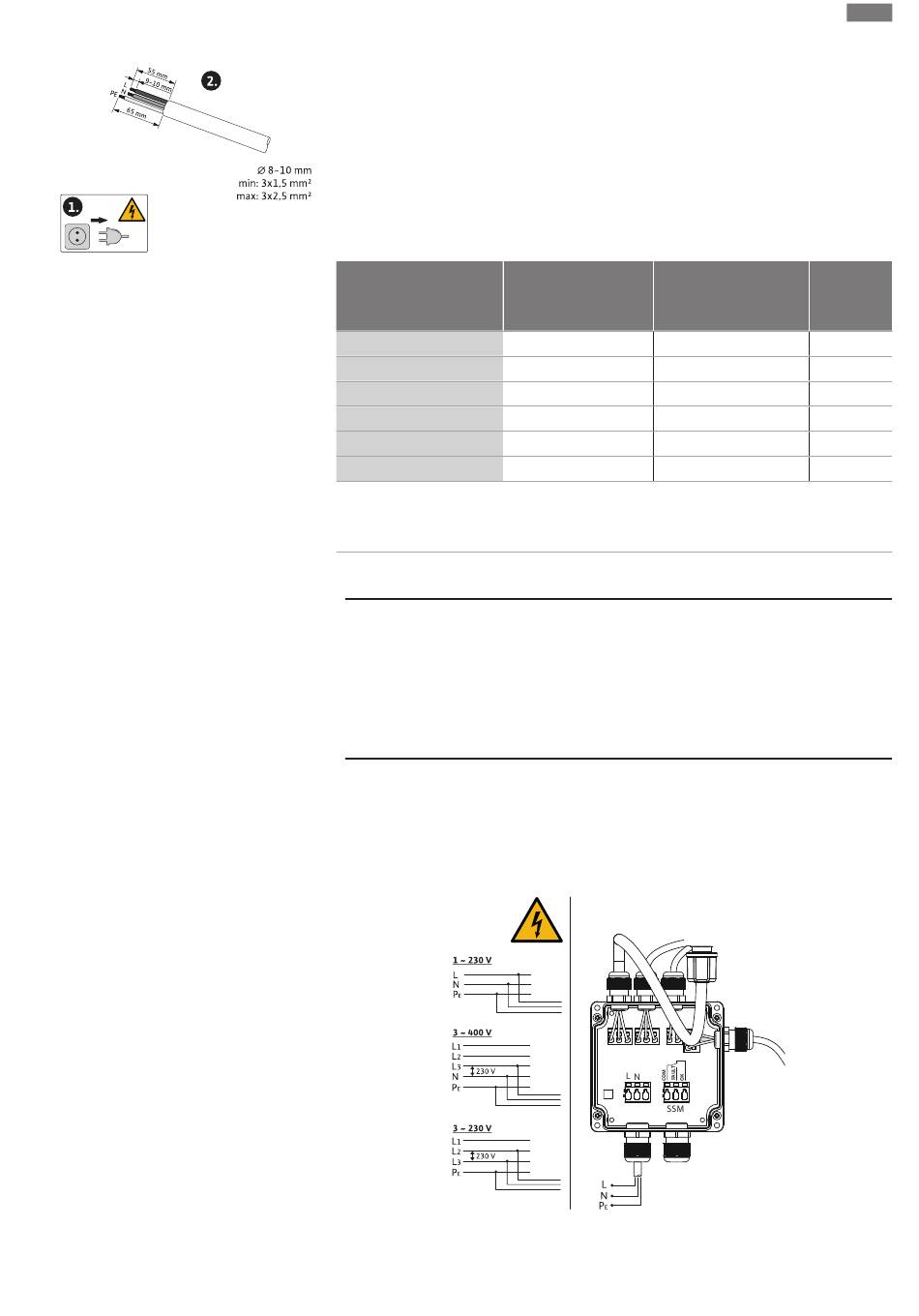

Fig. 6: Preparazione dell'allacciamento
8.2
Possibilità di allacciamento
Istruzioni di montaggio, uso e manutenzione • Wilo-SiFresh • Ed.02/2023-08
A prevenzione di perdite di acqua e a protezione da tensioni meccaniche, utilizzare un
pressacavo di allacciamento con sufficiente diametro esterno.
Piegare il cavo in prossimità dell'attacco filettato in modo da formare un'ansa di scarico
che permetta di scaricare l'acqua di condensa in accumulo.
Per temperature fluido superiori a 90 °C utilizzare un cavo di collegamento resistente al
calore.
Posizionare il cavo di collegamento in modo tale che non venga a contatto con le tubazio-
ni né con la pompa.
Requisiti relativi al cablaggio
I morsetti per i conduttori rigidi e flessibili possono essere dotati o meno di capicorda.
Allacciamento
Spina di rete
SSM
Ingresso digitale 1 (DI1)
Ingresso digitale 2 (DI2)
Uscita 24 V
Bus Wilo Net
*
Lunghezza cavo ≥ 2 m: Utilizzare cavi schermati.
**
Utilizzando i capicorda si riduce a 1 mm² la sezione massima dell'interfaccia di comunica-
zione. In Wilo-Connector sono consentite tutte le combinazioni fino a 2,5 mm².
Tab. 4: Requisiti relativi al cablaggio
ATTENZIONE
Pericolo di danni materiali!
Non collegare mai la tensione di alimentazione a due fasi con 400 V!
L'elettronica può essere distrutta.
• Collegare la tensione di alimentazione esclusivamente alla 230 V (fase
al neutro)!
Il sistema può essere allacciato a reti aventi i seguenti valori di tensione:
1~ 230 V
3~ 400 V con neutro
3~ 230 V
Fig. 7: Possibilità di allacciamento
Sezione del cavo in
Sezione del cavo in
2
2
mm
mm
Min.
Max.
3x1,5
3x2,5
2x0,2
2x1,5 (1,0
2x0,2
2x1,5 (1,0
2x0,2
2x1,5 (1,0
1x0,2
1x1,5 (1,0
3x0,2
3x1,5 (1,0
;
POWER
it
Cavo
**
*
)
**
*
)
**
*
)
**
*
)
**
)
schermato
175
